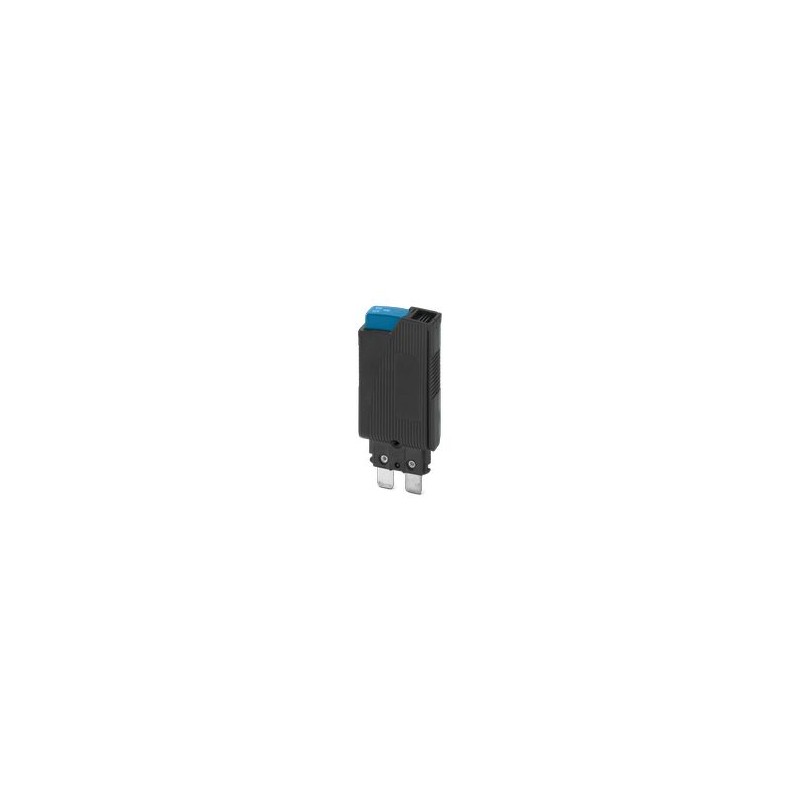

TCP 5A 1538622 PHOENIX CONTACT Interruptor térmico monocanal para protección de equipos, para proteger consu..
TCP 5A
1538622
PHOENIX_CONTACT
Interruptor térmico monocanal para protección de equipos, para proteger consumidores a 250 V AC/72 V DC en caso de sobrecarga. Para su instalación en bornas para fusible e interfaces para fusible insertable plano de la forma C según la norma ISO 8820-3. Con corriente nominal fija: 5 A
Interruptor térmico enchufable sobre borne para fusible de conexión por tornillo UK 6-FSI/C y borne de resorte para fusible ST 4-FSI/C
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Para una instalación en serie, la corriente nominal podrá conducirse solo al 80 % o tiene que sobredimensionarse de modo correspondiente. |
| Construcción | Macho |
| Tipo de producto | Interruptores de protección de aparatos térmicos |
| Número de polos | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tipo de fusible | Fusible automático |
| Potencia disipada máxima con condición nominal | ≤ 0,9 VA |
| Fusible | Lento |
| Generalidades | |
| Tensión nominal | 250 V AC |
| 65 V DC | |
| 250 V AC (AC según UL 1077) | |
| 72 V DC (DC según UL 1077) | |
| Corriente asignada IN | 5 A |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Resistencia de aislamiento Riso | > 100 MΩ (500 VDC) |
| Tipo de disparo | T (térmico) |
| Resistencia del equipo | 0,05 Ω |
| Capcidad de ruptura asignada en cortocircuito Icn | 30 A (250 V AC / 65 V DC) |
| 50 A (30 V DC) | |
| Capacidad de ruptura en cortocircuito | 2000 A (250 V AC / UL 1077) |
| 2000 A (72 V DC / UL 1077) | |
| Rigidez dieléctrica | 3000 V AC (Rango de accionamiento) |
| 1500 V AC (Área de montaje) | |
| Periodicidades de cambio de estado máximas | 6000 (En 1 x In, inducción mínima) |
| 3000 (En 1 x In, inductivas) | |
| 500 (En 2 x In, inductivas) | |
| Tipo de conexión | enchufable |
| Esquema de dimensiones |  |
| Anchura | 8,2 mm |
| Altura | 24,4 mm |
| Profundidad | 44,5 mm |
| Clase de inflamabilidad según UL 94 | V-0 |
| Grupo material aislante | IIIb |
| Material aislante | PPS |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Índice de protección | IP40 (Rango de accionamiento) |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Altitud | ≤ 4000 m (amsl) |
| Comprobación de humedad | 240 h, 95 % RH, 40 °C |
| Tipo de montaje | en elemento de base |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Método de construcción (EF000767) | Toma |
| Anchura (EF000008) | 8.2 mm |
| Altura (EF000040) | 24.4 mm |
| Profundidad (EF000049) | 44.5 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 250 V |
| Intensidad nominal (EF000001) | 5 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Con contacto de telecomunicación (EF000422) | No |
| Temperatura ambiente durante el funcionamiento (EF007515) | -20 °C |
