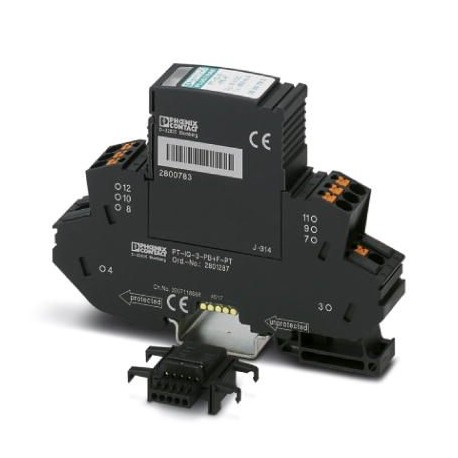

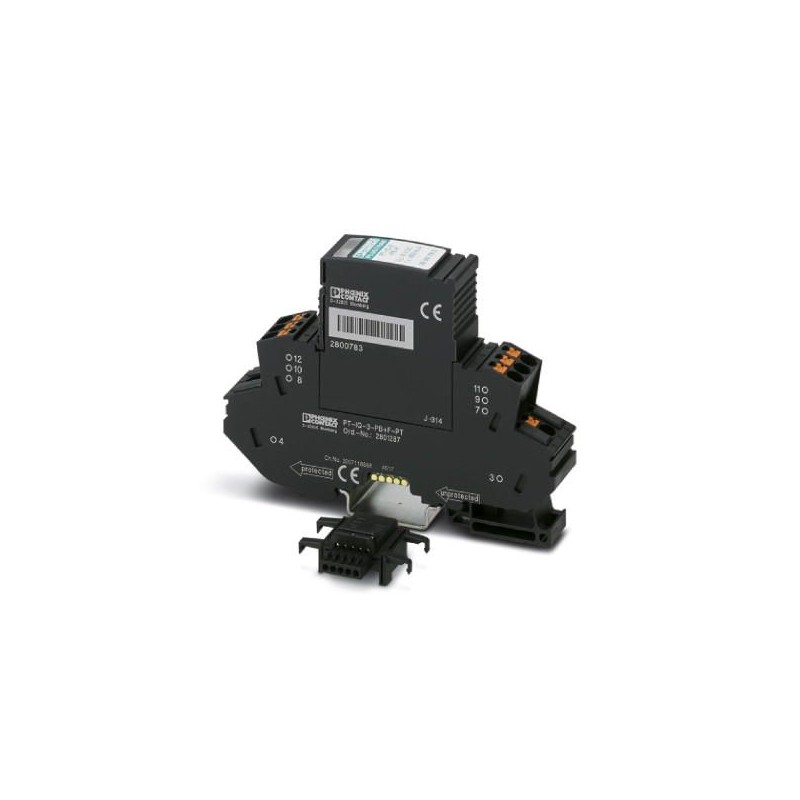

PT-IQ-3-PB+F-PT 2801287 PHOENIX CONTACT Dispositivo de proteção contra surtos
PT-IQ-3-PB+F-PT
2801287
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Proteção contra surtos, composta por proteção plug-in e elemento base, com indicação de status multinível integrada ao módulo para três condutores de sinal com potencial de referência comum. Aterramento indireto com descarregador de gás. Para aplicações de alta frequência e interfaces de telecomunicações sem tensão de alimentação (até 90 MBit/s).
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2801287 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 79 (C-6-2015) |
| GTIN | 4046356766685 |
| Peso por unidade (exclusive embalagem) | 111,000 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 109,3 mm |
|---|---|
| Largura | 17,7 mm |
| Profundidade | 77,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl (acima do nível do mar)) |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Cor | preto RAL 9005 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Inversão de chave | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensão UN | 5 V DC |
| Máxima tensão contínua UC | 6 V DC |
| 4 V AC | |
| Corrente nominal | 600 mA (40 °C) |
| Corrente efetiva ICcom UC | ≤ 800 µA (por trilha) |
| Corrente do condutor de proteção IPE | ≤ 10 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 10 kA |
| 10 kA | |
| Corrente de descarga de impulso Iimp(10/350) µs (condutor-terra) | 2,5 kA |
| Corrente de descarga de impulso Iimp(10/350) µs (fio-terra de sinal) | 2,5 kA |
| Corrente de descarga Itotal(8/20) µs | 20 kA |
| Nível de proteção Up(fio-fio) | ≤ 90 V (C1 - 1 kV / 500 A) |
| ≤ 140 V (C2 - 10 kV / 5 kA) | |
| ≤ 30 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 50 A) | |
| Nível de proteção Up(fio-terra) | ≤ 730 V (C1 - 1 kV / 500 A) |
| ≤ 900 V (C2 - 10 kV / 5 kA) | |
| ≤ 900 V (C3 - 25 A) | |
| ≤ 900 V (C3 - 50 A) | |
| Nível de proteção Up(fio-terra de sinal) | ≤ 90 V (C1 - 1 kV / 500 A) |
| ≤ 140 V (C2 - 10 kV / 5 kA) | |
| ≤ 30 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 50 A) | |
| Nível de proteção Upestático (fio-fio) | ≤ 45 V (C1 - 1 kV / 500 A) |
| Nível de proteção Upestático (fio-terra de sinal) | ≤ 45 V (C1 - 1 kV / 500 A) |
| Tempo de resposta tA(condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (fio-terra de sinal) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | típ. 0,3 dB (≤ 10 MHz / 150 Ω) |
| Atenuação de inserção aE, assim. | típ. 0,3 dB (≤ 10 MHz / 150 Ω) |
| Frequência de corte fg (3dB), sim. no sistema de 150 Ohm | típ. 60 MHz |
| Frequência de corte fg (3dB), assim. (GND) no sistema de 150 Ohm | típ. 60 MHz |
| Capacidade (condutor-condutor) | típ. 30 pF |
| Capacidade (fio-terra de sinal) | típ. 30 pF |
| Resistência por trilha | 1,2 Ω ±5 % |
| Sinalização de proteção contra surtos com defeito | óptico, em vários níveis |
| Fusível de proteção requerido máximo | 600 mA (FF) |
| Resistência a picos de corrente (fio-fio) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| Resistência a picos de corrente (fio-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Resistência a picos de corrente (fio-terra de sinal) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Tempo de reset do pulso (fio-fio) | ≤ 10 ms |
| Tempo de reset do pulso (fio-terra) | ≤ 10 ms |
| Tempo de reposição de impulso (fio-terra de sinal) | ≤ 10 ms |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Normas e disposições
| Normas/disposições | IEC 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 | |
| EN 61000-6-2 2007 + A1:2011 | |
| EN 61000-6-3 2005 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
