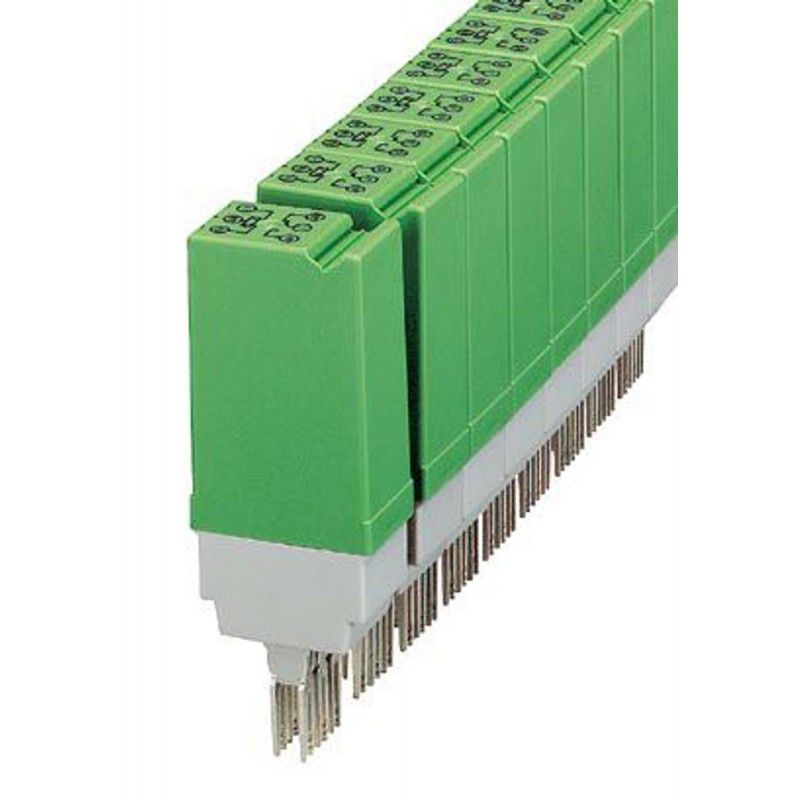

ST-REL3-SG-B 24/21/M 2898155 PHOENIX CONTACT Conector de relé
ST-REL3-SG-B 24/21/M
2898155
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Conector de relé
Conector de relé, equipado com relé de comutação mini-residual, contatos (AgSnO): potências pequenas a grandes, 1 contato do inversor, tensão de entrada de 24 V DC, com diodo de fluxo livre e diodo de proteção contra inversão de polaridade, interruptor para negativo
Plugue de relé, equipado com relé de comutação miniatura remanência, contatos (AgSnO): cargas pequenas a grandes, 1 contato de comutação, tensão de entrada 24 V DC, proteção contra polaridade e diodo de rotação livre, comutação negativa
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2898155 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 88 (IF-2005) |
| GTIN | 4017918078782 |
| Peso por unidade (exclusive embalagem) | 34,130 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | 0,8 ... 1,1 |
| Típica corrente de entrada com UN | típ. 8 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 5 ms |
| Tensão de bobina | 24 V DC |
| Ligação de proteção | Diodo supressor Diodo supressor |
| Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade | |
| Faixa de duração do impulso | 30 ms ... 5 s |
| Potência de dissipação máxima com condição nominal | 0,19 W |
Lado de contato
| Versão do contato | Contato simples, 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 5 V (com 5 V) |
| 24 V (com 24 V) | |
| Corrente de comutação mínima | 1 mA (com 24 V) |
| 100 mA (com 5 V) | |
| Corrente de ligação máxima | 8 A |
| Corrente máx. em regime permanente | 6 A |
| Potência de desligamento (carga ôhmica) máxima | 144 W (com 24 V DC) |
| 43 W (com 48 V DC) | |
| 42 W (com 60 V DC) | |
| 55 W (com 110 V DC) | |
| 100 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) |
Geral
| Tensão de teste bobina de relé/contato de relé | 2 kVeff(50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Vida útil mecânica | ca. 107ciclos de manobras |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 34,13 g |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Isolamento | Isolamento básico |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Completo com base (EF003359) | Não |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Com indicação LED (EF005950) | Não |
| Tensão de alimentação de corrente nominal DC (EF003980) | 19.2 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Biestável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 1 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.008 A |
| Largura (EF000008) | 20.8 mm |
| Altura (EF000040) | 33 mm |
| Profundidade (EF000049) | 66.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
