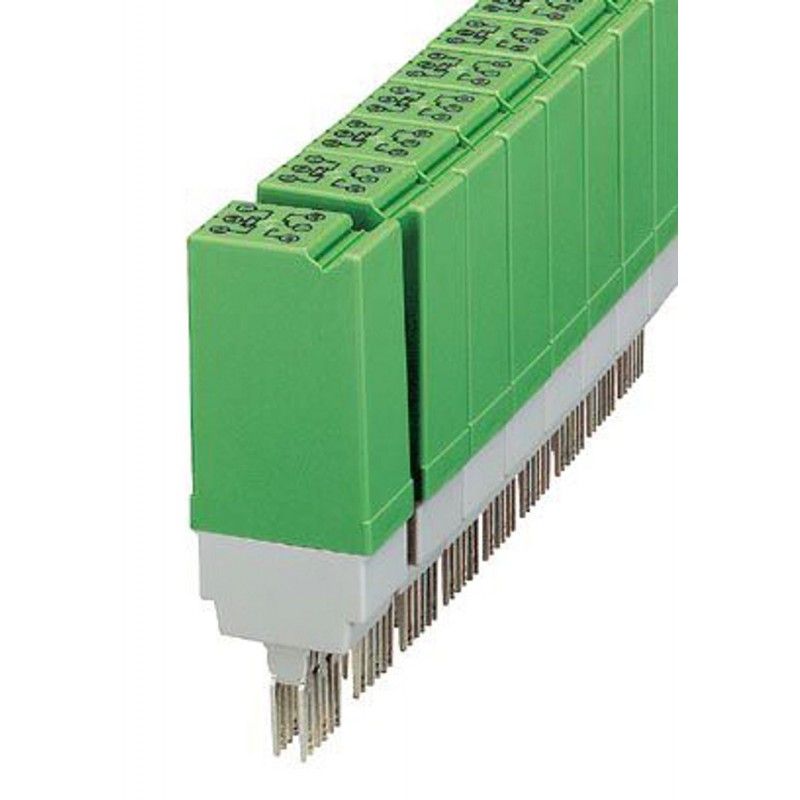

ST-REL3-SG-B 24/21/M 2898155 PHOENIX CONTACT Fiches porte-relais
ST-REL3-SG-B 24/21/M
2898155
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Fiches porte-relais
Connecteur de relais, équipé d’un mini-relais de commutation résiduel, contacts (AgSnO) : petites à grandes puissances, 1 contact onduleur, tension d’entrée 24 V DC, avec diode à écoulement libre et diode de protection contre l’inversion de polarité, commutation sur négatif
Fiche de relais, équipée d’un relais de commutation miniature de retenue, contacts (AgSnO) : charges petites à grandes, 1 contact de bascule, tension d’entrée 24 V DC, protection de polarité et diode à rotor libre, commutation négative
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2898155 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 88 (IF-2005) |
| GTIN | 4017918078782 |
| Poids par pièce (hors emballage) | 0,034 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,1 |
| Courant d'entrée typique pour UN | typ. 8 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 5 ms |
| Tension de la bobine | 24 V DC |
| Circuit de protection | diode de roue libre Diode roue libre |
| Protection contre inversions de polarité Diode contre inversions de polarité | |
| Plage de temps de l'impulsion | 30 ms ... 5 s |
| Puissance dissipée en condition nominale | 0,19 W |
Côté contact
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 5 V) |
| 24 V (pour 24 V) | |
| Courant de commutation minimal | 1 mA (pour 24 V) |
| 100 mA (pour 5 V) | |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 144 W (pour 24 V DC) |
| 43 W (à 48 V DC) | |
| 42 W (à 60 V DC) | |
| 55 W (à 110 V DC) | |
| 100 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2 kVeff(50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 34,13 g |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Isolant | Isolation de base |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Oui |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Bistable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.008 A |
| Largeur (EF000008) | 20.8 mm |
| Hauteur (EF000040) | 33 mm |
| Profondeur (EF000049) | 66.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
