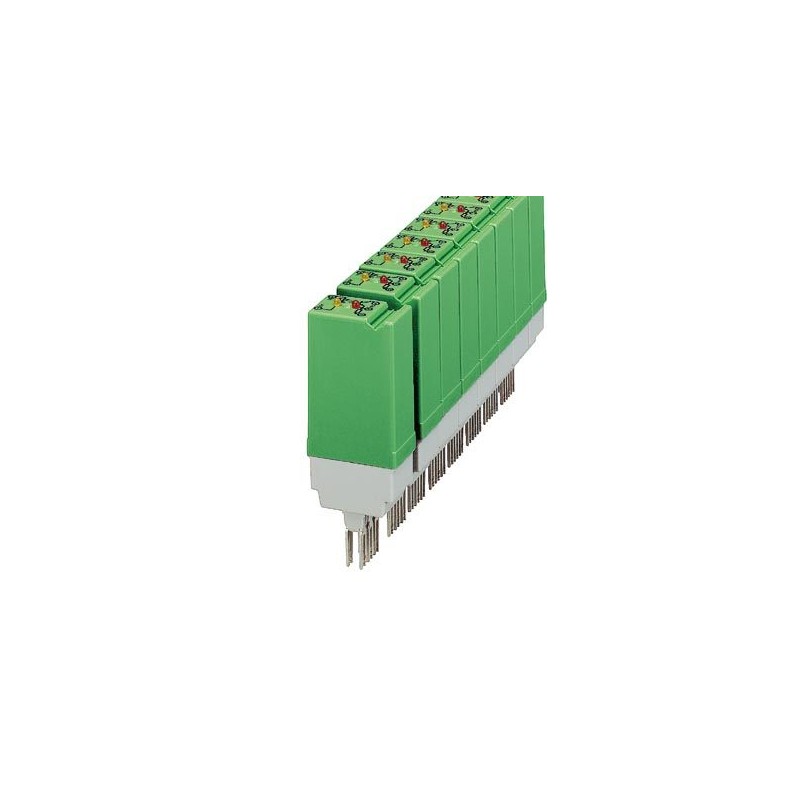

ST-OV3- 12DC/ 24DC/2 2905187 PHOENIX CONTACT Relé eletromecânico de estado sólido
ST-OV3-12DC/ 24DC/2
2905187
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Relé eletromecânico de estado sólido
Relé de alimentação de estado sólido conectável, com luz indicadora e circuito de proteção no circuito de entrada e saída, entrada: 12 V DC, saída: resistência a curto-circuito, 10-30 V DC/máx. 2 A, conectável aos blocos de terminais da base
Relés > Optoacoplador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905187 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 91 (IF-2005) |
| GTIN | 4017918079321 |
| Peso por unidade (exclusive embalagem) | 30,230 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Dados de entrada
| Tensão nominal de entrada UN | 12 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,8 ... 1,2 |
| Faixa de tensão de entrada | 9,6 V DC ... 14,4 V DC |
| Limite de ligação sinal "0" tensão | ≤ 4,2 V |
| Limite de ligação sinal "1" tensão | ≥ 4,8 V |
| Típica corrente de entrada com UN | 5 mA |
| Tempo de ligação típico | 17 µs |
| Tempo de desligamento típico | 104 µs |
| Indicação de estado | LED amarelo |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
| Freqüência de transmissão | 1000 Hz |
Dados de saída
| Faixa de tensão de saída | 10 V DC ... 30 V DC |
|---|---|
| Corrente máx. em regime permanente | 2 A (vide curva derating) |
| Tensão inversa de pico | 35 V DC (Coletor - transmissor - tensão de bloqueio) |
| Queda de tensão com máx. corrente constante limite | 1,5 V |
| Circuito de saída | 3 condutores, referenciados ao terra |
| Indicação de estado | LED vermelho |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Supressão | |
| Comando / componente de proteção | Diodo de proteção contra inversão de polaridade |
| Diodo supressor |
Geral
| Tensão de teste entrada / saída | 2,5 kV AC |
|---|---|
| Posição de montagem | opcional |
| Normas / Determinações | DIN VDE 0110 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tensão de entrada (intervalo) (EF003840) | 9.6 V |
| Tensão de saída (intervalo) (EF003933) | 10 V |
| Corrente nominal de operação Ie (EF001443) | 2 A |
| Tipo de saída digital (EF003601) | Eletrónico |
| Com indicação LED (EF005950) | Sim |
