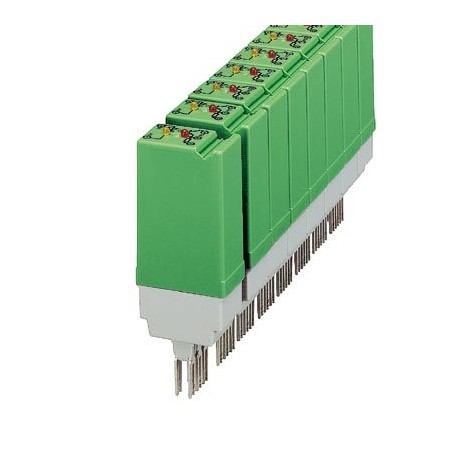

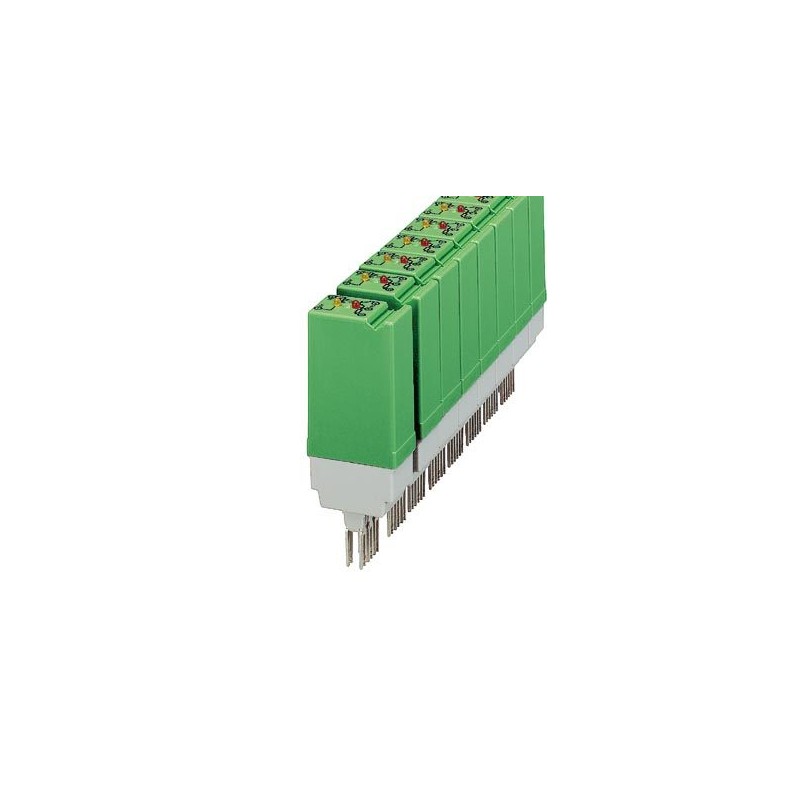

ST-OV3- 12DC/ 24DC/2 2905187 PHOENIX CONTACT Solid-State-Relais
ST-OV3-12DC/ 24DC/2
2905187
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Solid-State-Relais
Steckbares Halbleiterrelais, mit Kontrollleuchte und Schutzschaltung in Ein- und Ausgangskreis, Eingang: 12 V DC, Ausgang: Kurzschlussfestigkeit, 10-30 V DC/max. 2 A, steckbar an Basisklemmen
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2905187 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 91 (IF-2005) |
| GTIN | 4017918079321 |
| Gewicht pro Stück (exklusive Verpackung) | 30,230 g |
| Gewicht pro Stück (inklusive Verpackung) | 30,230 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 12 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 9,6 V DC ... 14,4 V DC |
| Schaltschwelle "0"-Signal Spannung | ≤ 4,2 V |
| Schaltschwelle "1"-Signal Spannung | ≥ 4,8 V |
| Typischer Eingangsstrom bei UN | 5 mA |
| Einschaltzeit typisch | 17 µs |
| Ausschaltzeit typisch | 104 µs |
| Statusanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Übertragungsfrequenz | 1000 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 10 V DC ... 30 V DC |
|---|---|
| Grenzdauerstrom | 2 A (siehe Derating-Kurve) |
| Spitzensperrspannung | 35 V DC (Kollektor-Emitter-Sperrspannung) |
| Spannungsabfall bei max. Grenzdauerstrom | 1,5 V |
| Ausgangsschaltung | 3-Leiter, massegebunden |
| Statusanzeige | LED rot |
| Schutzbenennung | Verpolschutz |
| Freilauf | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Freilaufdiode |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 9.6 V |
| Ausgangsspannung (EF003933) | 10 V |
| Bemessungsbetriebsstrom Ie (EF001443) | 2 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
