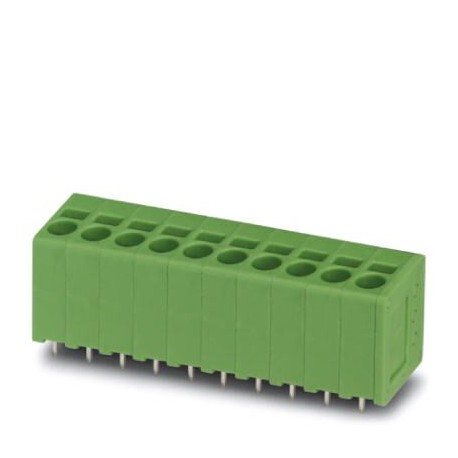

SPT 2,5/ 6-V-5,0 YE 1714095 PHOENIX CONTACT Borne para placa de circuito impresso, tensão nominal: 400 V, pa.. Ver maior

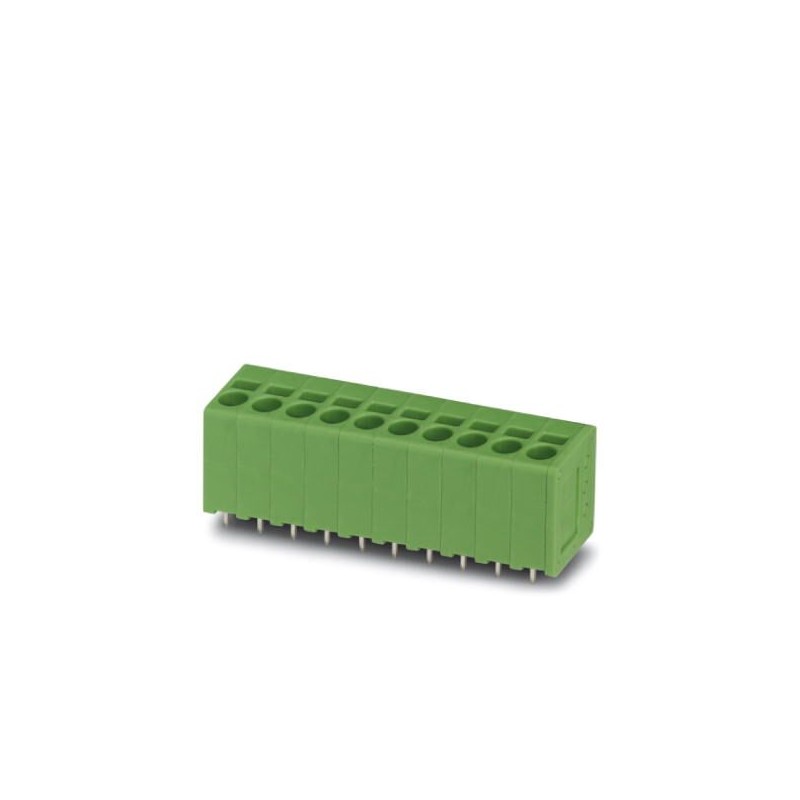

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPT 2,5/ 6-V-5,0 YE 1714095 PHOENIX CONTACT Borne para placa de circuito impresso, tensão nominal: 400 V, pa..

SPT 2,5/ 6-V-5,0 YE

1714095

PHOENIX_CONTACT

80

Borne para placa de circuito impresso, tensão nominal: 400 V, passo 5 mm, número de pólos: 6, tipo de conexão: Conexão por mola push-in, montagem: Solda por onda, cor: amarelo

Régua de terminais para placa de circuito impresso, corrente nominal: 24 A, tensão nominal (III/2): 400 V, seção nominal: 2,5 mm², número de potenciais: 6, número de linhas: 1, número de pólos por linha: 6, família de artigos: SPT 2,5/.. -V, passo: 5 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 90 °, cor: amarelo, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 2,5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa

PCB terminal block, nominal current: 24 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm², pitch: 5 mm, number of positions: 6, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 90 °, color: yellow, Pin layout: Linear double pinning, Solder pin [P]: 2.5 mm

Mais detalhes


Conectores > Terminal para circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1714095
Quantidade de embalagem1
GTIN (EAN)4055626343945
Número do imposto alfandegário85369010

Desenhos

Diagram

Diagram
Type: SPT 2,5/ 5-V-5,0
Tested according to DIN EN 60512-5-2:2003-01
Reduction factor = 1
Number of positions: 5

Voltar para cima

Item properties

Brief article descriptionPCB terminal block
Range of articlesSPT 2,5/..-V
Pitch5 mm
Number of positions6
Connection methodPush-in spring connection
Mounting typeWave soldering
Pin layoutLinear double pinning
Number of levels1
Number of connections6
Number of potentials6
Voltar para cima

Electrical parameters

Nominal current24 A
Nom. voltage400 V
Rated voltage250 V
Rated voltage (III/2)400 V
Rated voltage (II/2)630 V
Rated surge voltage (III/3)4 kV
Rated surge voltage (III/2)4 kV
Rated surge voltage (II/2)4 kV
Voltar para cima

Connection capacity

Connection methodPush-in spring connection
Conductor cross section solid0.2 mm² ... 4 mm²
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section AWG / kcmil24 ... 12
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 2.5 mm² (Stripping length 8 mm)
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 1.5 mm² (Stripping length 8 mm)
Stripping length10 mm
Voltar para cima

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Voltar para cima

Material data - housing

Housing coloryellow (1018)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Voltar para cima

Dimensions for the product

Dimensional drawing
Length [ l ]13.5 mm
Width [ w ]31.4 mm
Height [ h ]16.9 mm
Pitch5 mm
Height (without solder pin)14.4 mm
Solder pin [P]2.5 mm
Pin spacing8.2 mm
Pin dimensions0.8 x 0.8 mm
Dimension a25 mm
Voltar para cima

Dimensions for PCB design

Hole diameter1.1 mm
Pin spacing8.2 mm
Voltar para cima

Packaging information

Type of packagingpacked in cardboard
Pieces per package50
Denomination packing unitsPcs.
Voltar para cima

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 100 °C
Ambient temperature (operation)-40 °C ... 100 °C (Depending on the current carrying capacity/derating curve)
Voltar para cima

Termination and connection method

Connection testIEC 60998-2-2:2002-12
Test resultTest passed
Test for conductor damage and slackeningIEC 60998-2-2:2002-12
Test passed
Voltar para cima

Pull-out test

Pull-out testIEC 60998-2-2:2002-12
Test passed
Conductor cross section / conductor type / tensile force0.2 mm² / solid / > 10 N
0.2 mm² / flexible / > 10 N
4 mm² / solid / > 60 N
2.5 mm² / flexible / > 50 N
Voltar para cima

Electrical tests

Rated current24 A
Conductor cross section2.5 mm²
Rated voltage (III/2)400 V
Rated surge voltage (III/2)4 kV
Voltar para cima

Air clearances and creepage distances

Clearances and creepage distancesIEC 60664-1:2007-04
SpecificationIEC 60664-1:2007-04
Minimum clearance - inhomogeneous field (III/3)3 mm
Minimum clearance - inhomogeneous field (III/2)3 mm
Minimum clearance - inhomogeneous field (II/2)3 mm
Minimum creepage distance value (III/3)3.2 mm
Minimum creepage distance value (III/2)3 mm
Minimum creepage distance value (II/2)3.2 mm
Voltar para cima

Temperature-rise test

ResultTest passed
SpecificationIEC 60998-2-1:2002-12
Voltar para cima

Vibration test

SpecificationIEC 60068-2-6:1995-03
ResultTest passed
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 - 60.1 Hz)
Acceleration5 g (60.1 - 150 Hz)
Test duration per axis2.5 h
Voltar para cima

Resistance to ageing, humidity and penetration of solids

Dry heat168 h/100°C
Humid heat48 h/30 °C/92 %
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values
Voltar para cima

Classificações

eCl@ss

eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Voltar para cima

ETIM

ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Voltar para cima

Datasheet - PDF

▲
