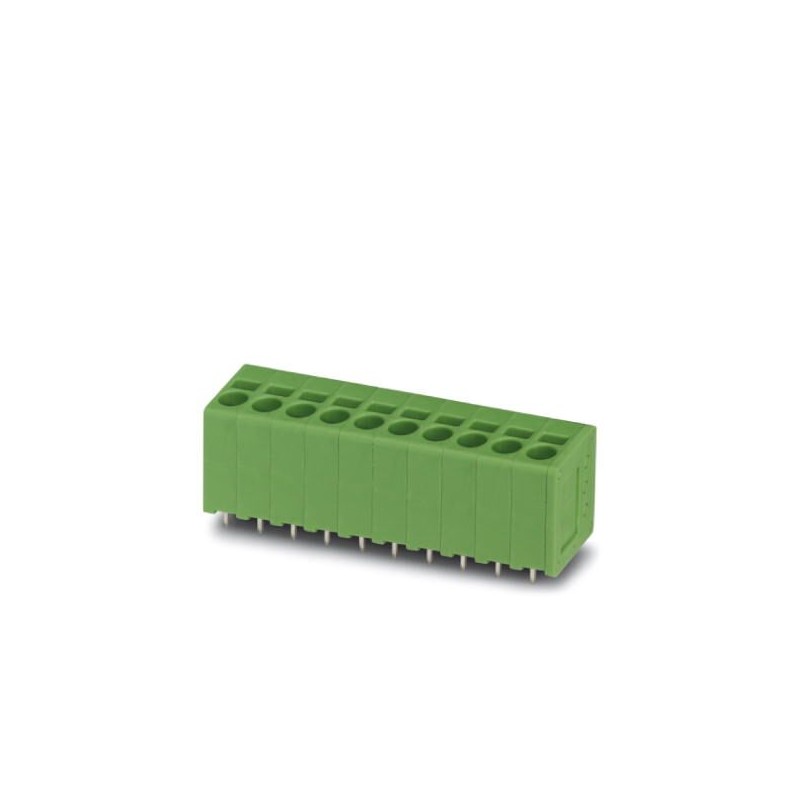

SPT 2,5/ 6-V-5,0 YE 1714095 PHOENIX CONTACT Morsetto per circuiti stampati Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SPT 2,5/ 6-V-5,0 YE 1714095 PHOENIX CONTACT Morsetto per circuiti stampati

SPT 2,5/ 6-V-5,0 YE

1714095

PHOENIX_CONTACT

80

Morsetto per circuiti stampati

Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 6, numero di file: 1, numero di poli per fila: 6, famiglia di articoli: SPT 2,5/.. -V, passo: 5 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 90 °, colore: giallo, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola

Morsetto per circuiti stampati, corrente nominale: 24 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 2,5 mm², passo: 5 mm, numero poli: 6, collegamento: Connessione a molla Push-in, montaggio: Saldatura ad onde, direzione di collegamento conduttore/scheda: 90 °, colore: giallo, Layout Pin: Piedinatura doppia lineare, Lunghezza pin [P]: 2,5 mm

Maggiori dettagli


connettori ad innesto > morsetto per circuito stampato

Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione1714095
Pezzi/conf.50 PZ
Sales keyAAACBA -
Quantità di ordinazione minima50 PZ
GTIN4055626343945
Peso per pezzo (confezione esclusa)8,318 g
Numero tariffa doganale85369010

Disegni

Diagramma

Diagramma
Tipo: SPT 2,5/ 5-V-5,0
Verifica in conformità a DIN EN 60512-5-2:2003-01
Fattore di riduzione = 1
Numero poli: 5

Torna su

Caratteristiche articolo

AbbreviazioneMorsetto per circuiti stampati
Famiglia articoloSPT 2,5/..-V
Passo5 mm
N. poli6
CollegamentoConnessione a molla Push-in
Tipo di montaggioSaldatura ad onde
Layout pinPiedinatura doppia lineare
Numero di piani1
Numero collegamenti6
Numero dei potenziali6
Torna su

Dati elettrici

Corrente nominale24 A
Tensione nominale400 V
Tensione di dimensionamento250 V
Tensione di dimensionamento (III/2)400 V
Tensione di dimensionamento (II/2)630 V
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Torna su

Dati di collegamento

CollegamentoConnessione a molla Push-in
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG / kcmil24 ... 12
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 2,5 mm² (Lunghezza di spelatura 8 mm)
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 1,5 mm² (Lunghezza di spelatura 8 mm)
Lunghezza del tratto da spelare10 mm
Torna su

Indicazioni materiale - contatti

NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica punto di connessione (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (4 - 8 µm Sn)
Torna su

Indicazioni materiale - custodia

Colore custodiagiallo (1018)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Torna su

Quote relative al prodotto

Disegno quotato
Lunghezza [ l ]13,5 mm
Larghezza [ w ]31,4 mm
Altezza [ h ]16,9 mm
Passo5 mm
Altezza (senza pin di saldatura)14,4 mm
Lunghezza pin [P]2,5 mm
Distanza codoli8,2 mm
Dimensioni dei codoli0,8 x 0,8 mm
Misura a25 mm
Torna su

Quote per circuiti stampati design

Diametro foro1,1 mm
Distanza codoli8,2 mm
Torna su

Dati di confezionamento

Confezioneconfezionato nel cartone
50
Denominazioni confezioniPezzi
Torna su

Condizioni ambientali

Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 70 °C
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C ... 100 °C (In funzione della curva di derating/carico di corrente ammesso)
Torna su

Attacco e metodi di collegamento

Prova di collegamentoDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Risultato della provaControllo superato
Prova di integrità e stabilità dei conduttoriDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Controllo superato
Torna su

Prova di trazione

Prova di trazioneDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Controllo superato
Sezione conduttore / tipo conduttore / forza di trazione0,2 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
4 mm² / rigido / > 60 N
2,5 mm² / flessibile / > 50 N
Torna su

Controlli elettrici

Corrente di dimensionamento24 A
Sezione conduttore2,5 mm²
Tensione di dimensionamento (III/2)400 V
Tensione impulsiva di dimensionamento (III/2)4 kV
Torna su

Distanze in aria e linee di fuga

Distanze in aria e superficialiDIN EN 60664-1 (VDE 0110-1):2008-01
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Valore minimo distanza in aria - campo non omogeneo (III/3)3 mm
Valore minimo distanza in aria - campo non omogeneo (III/2)3 mm
Valore minimo distanza in aria - campo non omogeneo (II/2)3 mm
Valore minimo della distanza superficiale (III/3)3,2 mm
Valore minimo della distanza superficiale (III/2)3 mm
Valore minimo della distanza superficiale (II/2)3,2 mm
Torna su

Prova di riscaldamento

RisultatoControllo superato
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Torna su

Prova vibrazioni

Specifica di provaDIN EN 60068-2-6:1996-05
RisultatoControllo superato
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 - 60,1 Hz)
Accelerazione5 g (60,1 - 150 Hz)
Durata di prova per asse2,5 h
Torna su

Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi

Caldo secco168 h/100 °C
Calore umido48 h/30 °C/92 %
Torna su

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
Torna su

Classifiche

eCl@ss

eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Torna su

ETIM

ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Torna su

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf 25 Mbytes
