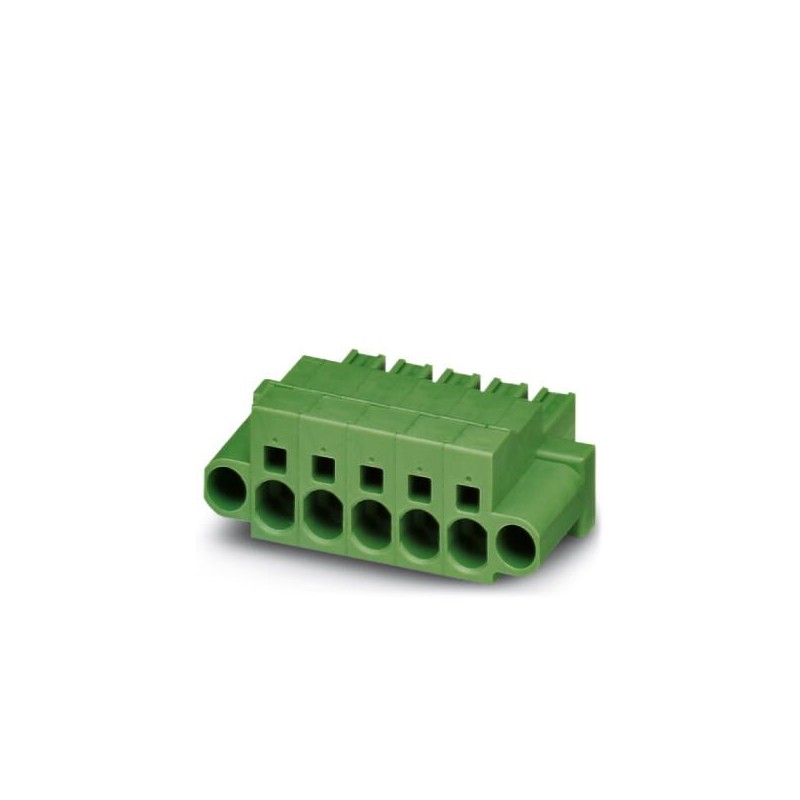

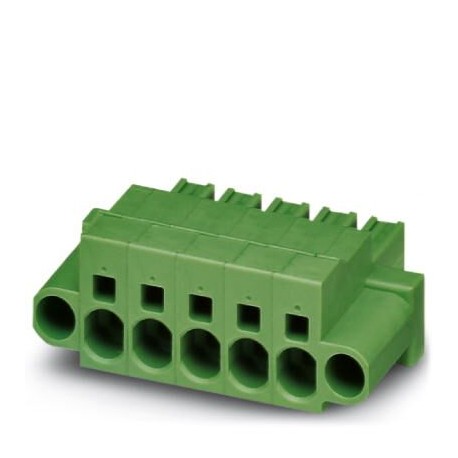

SPC 5/ 8-STF-7,62 GY LP:8-1 SO 1774962 PHOENIX CONTACT Conector de encaixe para a placa de pe. impresso
SPC 5/ 8-STF-7,62 GY LP:8-1 SO
1774962
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Conector de encaixe para a placa de pe. impresso
Conector para placa de circuito impresso, seção nominal: 6 mm², cor: cinza, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 8, número de linhas: 1, número de pólos: 8, número de conexões: 8, família de artigos: SPC 5/.. -STF, passo: 7,62 mm, tipo de conexão: Conexão de mola push-in, direção de conexão condutor/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 5, travamento: Travamento por parafuso, tipo de fixação: Fixação de ar (parafuso), tipo de embalagem: em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Conector para placa de circuito impresso, corrente nominal: 41 A, tensão de dimensionamento (III/2): 1000 V, número de pólos: 8 passo: 7,62 mm, tipo de conexão: Conexão por mola push-in, cor: cinza, área contactos: Estanho
Dados comerciais
| Chave de encomenda | Milhão setecentos e setenta e quatro mil novecentos e sessenta e dois |
|---|---|
| Unidade de embalagem | 50 pcs |
| Chave de venda | AABCCA - |
| Quantidade mínima de encomenda: | 50 pcs |
| EAN | 4046356507653 |
| Peso por unidade (sem incluir a embalagem) | 40,000 g |
| Número de taxa pautal | Oitenta e cinco milhões, trezentos e sessenta e seis mil novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 38,5 mm |
|---|---|
| Largura [ w ] | 76,18 mm |
| Altura [ h ] | 19,8 mm |
| Passo | 7,62 mm |
| Média | 53,34 mm |
Generalidades
| Família de produtos | SPC 5/..-STF |
|---|---|
| Número de pólos | Oito |
| Tipo de ligação | Conexão por mola push-in |
| Tensão de dimensionamento (III/3) | 1000 V |
| Acesso em conformidade com a norma | EM-VDE |
| Corrente nominal IN | 41 A |
| Seção nominal | 6 mm2 |
Dados de acesso
| Seção de condutor rígido mín. | 0,2 mm2 |
|---|---|
| Seção de condutor rígido máx. | 10 mm2 |
| Seção de condutor flexível mín. | 0,2 mm2 |
| Seção de condutor flexível máx. | 6 mm2 |
| Seção de condutor flexível com ponta, sem bucha de plástico mín. | 0,25 mm2 |
| Seção de condutor flexível com ponta, sem bucha de plástico máx. | 6 mm2 |
| Seção de condutor flexível com ponta, com bucha de plástico mín. | 0,25 mm2 |
| Seção de condutor flexível com ponta, com bucha de plástico máx. | 4 mm2 |
| Seção de condutor AWG mín. | Vinte e quatro |
| Seção de condutor AWG max. | Oito |
| 2 condutores com a mesma seção, flexíveis com TWIN-AEH, com bucha de plástico mín. | 0,25 mm2 |
| 2 condutores com a mesma seção, flexíveis com TWIN-AEH com bucha de plástico máx. | 1,5 mm2 |
Indicações sobre ponteiras
| Pinça de engastados recomendada | 1212034 CRIMPFOX 6 |
|---|---|
| Ponteiras sem colar de isolamento, de acordo com DIN 46228-1 | Seção: 0,5 mm2; Comprimento: 10 mm 15 mm ... |
| Seção: 0,75 mm2; Comprimento: 10 mm 15 mm ... | |
| Seção: 1 mm2; Comprimento: 10 mm 15 mm ... | |
| Seção: 1,5 mm2; Comprimento: 10 mm 15 mm ... | |
| Seção: 2,5 mm2; Comprimento: 12 mm 15 mm ... | |
| Seção: 4 mm2; Comprimento: 12 mm 15 mm ... |
Normas e especificações
| Acesso em conformidade com a norma | EM-VDE |
|---|
Environmental Product Compliance
| China RoHS | Espaço de tempo para o uso pretendido: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos limiares |
Classificações
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e um |
| eCl@ss 5.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e um |
| eCl@ss 5.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 6.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 7.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
| eCl@ss 8.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
| eCl@ss 9.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Trinta milhões, duzentos e onze mil, oitocentos e dez |
|---|---|
| UNSPSC 7.0901 | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| UNSPSC 11 | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| 12.01 UNSPSC | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| 13.2 UNSPSC | Trinta e nove milhões, cento vinte e um mil quatrocentos e nove |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Cinzento |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
