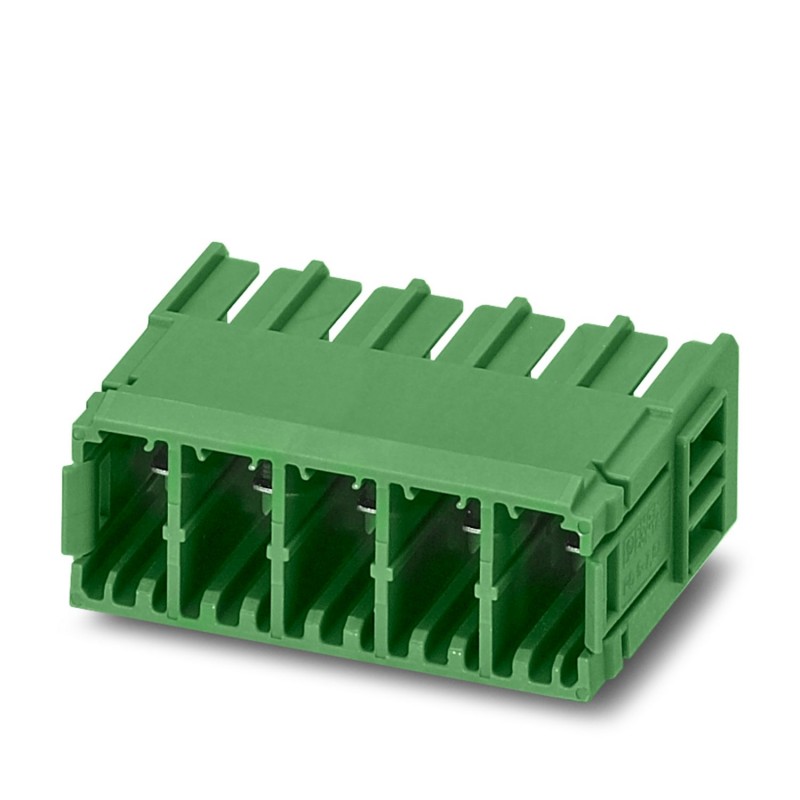

PC 5/ 3-G-7,62 P26 THT R44 1753857 PHOENIX CONTACT Conector de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PC 5/ 3-G-7,62 P26 THT R44 1753857 PHOENIX CONTACT Conector de placa de circuito impresso

PC 5/ 3-G-7,62 P26 THT R44

1753857

PHOENIX_CONTACT

65

Conector de placa de circuito impresso

Caixa base da placa de circuito impresso, seção nominal: 6 mm², cor: verde, corrente nominal: 41 A, tensão nominal (III/2): 630 V, superfície de contato: Estanho, tipo de contato: Macho, número de linhas: 1, número de pólos: 3, família de artigos: PC 5/.. -G-THR, passo: 7,62 mm, montagem: Solda THR/solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 3, sistema plug-in: COMBICON PC 5, Orientação da face do plug-in: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: cinta de 44 mm de largura, Mais informações do usuário e recomendações de design sobre a tecnologia Through Hole Reflow podem ser encontradas em: Downloads

PCB headers, nominal cross section: 6 mm2, color: green, nominal current: 41 A, rated voltage (III/2): 630 V, contact surface: Sn, contact connection type: Pin, number of rows: 1, number of positions: 3, product range: PC 5/..-G-THR, pitch: 7.62 mm, mounting: THR soldering / wave soldering, conductor/PCB connection direction: 0 °, pin layout: Linear pinning, solder pin [P]: 2.6 mm, number of solder pins per potential: 3, plug-in system: COMBICON PC 5, Pin connector pattern alignment: Standard, locking: without, mounting: without, type of packaging: 44 mm wide tape, For user information and design recommendations for through-hole reflow technology, go to: Downloads

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $295.19
Preço unitário: $4.54
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePCB headers
Product familyPC 5/..-G-THR
Product lineCOMBICON Connectors L
Number of positions3
Pitch7.62 mm
Number of rows1
Mounting flangewithout
Pin layoutLinear pinning
Solder pins per potential3
Data management status
Article revision02
Electrical properties
Nominal current IN41 A
Nominal voltage UN630 V
Rated voltage (III/3)500 V
Rated surge voltage (III/3)6 kV
Rated voltage (III/2)630 V
Rated surge voltage (III/2)6 kV
Rated voltage (II/2)800 V
Rated surge voltage (II/2)6 kV
Mounting
Mounting typeTHR soldering / wave soldering
Pin layoutLinear pinning
Processing notes
ProcessReflow/wave soldering
Moisture Sensitive LevelMSL 3
Classification temperature Tc245 °C
Solder cycles in the reflow3
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface contact area (top layer)Tin (4 - 8 µm Sn)
Metal surface soldering area (top layer)Tin (4 - 8 µm Sn)
Material data - housing
Color (Housing)green (6021)
Insulating materialPA GF
Insulating material groupIIIa
CTI according to IEC 60112250
Flammability rating according to UL 94V0
Notes
Notes on operationIn accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load.
Dimensions
Dimensional drawingzzyynvpzer.jpg
Pitch7.62 mm
Width [w]25.66 mm
Height [h]14.29 mm
Length [l]29.25 mm
Installed height14.29 mm
Solder pin length [P]2.6 mm
Pin dimensions0.8 x 1 mm
PCB design
Pin spacing7.62 mm
Hole diameter1.3 mm
Electrical tests
Air clearances and creepage distances
SpecificationIEC 60664-1:2007-04
Insulating material groupIIIa
Comparative tracking index (IEC 60112)CTI 250
Rated insulation voltage (III/3)500 V
Rated surge voltage (III/3)6 kV
minimum clearance value - non-homogenous field (III/3)5.5 mm
minimum creepage distance (III/3)8 mm
Rated insulation voltage (III/2)630 V
Rated surge voltage (III/2)6 kV
minimum clearance value - non-homogenous field (III/2)5.5 mm
minimum creepage distance (III/2)6.3 mm
Rated insulation voltage (II/2)800 V
Rated surge voltage (II/2)6 kV
minimum clearance value - non-homogenous field (II/2)5.5 mm
minimum creepage distance (II/2)8 mm
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Dimensional drawingckrmjeflhr.jpg
Type of packaging44 mm wide tape
[W] tape width44 mm
[W2] coil overall dimension50.4 mm
[A] coil diameter330 mm
Outer packaging typeDry bag
ESD level(D) electrostatically conductive
SpecificationDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1753857 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 7.62 mm
Dimensão das conexões (EF006827) 7.62 mm
Corrente nominal especificada In (EF008250) 41 A
Tensão especificada de funcionamento (EF000228) 630 V
Tensão especificada de pico (EF002993) 6 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Estanho
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.3 mm
Comprimento do pino (EF006825) 2.6 mm
Cor da caixa (EF000136) Verde
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
