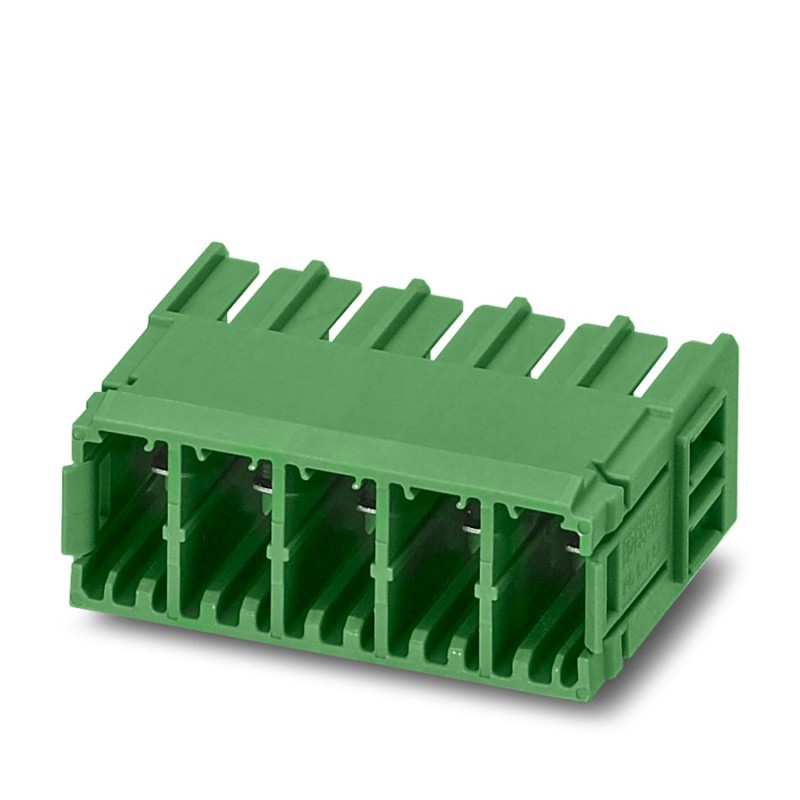

PC 5/ 3-G-7,62 P26 THT R44 1753857 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PC 5/ 3-G-7,62 P26 THT R44 1753857 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: ..

PC 5/ 3-G-7,62 P26 THT R44

1753857

PHOENIX_CONTACT

65

Carcasa base placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 32 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 3, familia de artículos: PC 5/..-G-THR, paso: 7,62 mm, montaje: Soldadura THR/soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: Correa de 44 mm de ancho, Encontrará m

Carcasa base placa de circuito impreso, sección nominal: 6 mm2, color: verde, corriente nominal: 41 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 3, familia de artículos: PC 5/..

Más detalles


Conectores > Conector de circuito impreso

Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $298.71
Precio unitario: $4.60
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos
Propiedades del artículo
Tipo de productoCarcasa base placa de circuito impreso
Familia de productosPC 5/..-G-THR
Línea de productosCOMBICON Connectors L
Número de polos3
Paso7,62 mm
Número de filas1
Brida de sujeciónsin
Diseño del pinDisposición de pines lineal
Número de pines de soldadura por potencial3
Estado de mantenimiento de datos
Revisión de artículo02
Propiedades eléctricas
Corriente nominal IN41 A
Tensión nominal UN630 V
Tensión de dimensionamiento (III/3)500 V
Tensión transitoria de dimensionamiento (III/3)6 kV
Tensión de dimensionamiento (III/2)630 V
Tensión transitoria de dimensionamiento (III/2)6 kV
Tensión nominal (II/2)800 V
Tensión transitoria de dimensionamiento (II/2)6 kV
Montaje
Tipo de montajeSoldadura THR/soldadura por ola
Diseño del pinDisposición de pines lineal
Indicaciones de procesamiento
ProcesoSoldadura por reflujo/ola
Moisture Sensitive LevelMSL 3
Classification Temperature Tc245 °C
Ciclos soldad. por reflujo3
Datos del material
Datos del material - contacto
ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieestañado de fundición maleable
Superficie de metal área de contacto (capa superior)Estaño (4 - 8 µm Sn)
Superficie de metal área de soldadura (capa superior)Estaño (4 - 8 µm Sn)
Datos del material - carcasa
Color (Carcasa)verde (6021)
Material aislantePA GF
Grupo material aislanteIIIa
CTI según IEC 60112250
Clase de inflamabilidad según UL 94V0
Notas
Observación referente al funcionamientoSegún la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga.
Dimensiones
Esquema de dimensioneszzyynvpzer.jpg
Paso7,62 mm
Anchura [w]25,66 mm
Altura [h]14,29 mm
Longitud [l]29,25 mm
Altura total14,29 mm
Longitud del pasador de soldadura [P]2,6 mm
Dimensiones de patilla0,8 x 1 mm
Diseño de las placas de circuito impreso
Separación entre vástagos7,62 mm
Diámetro orificio1,3 mm
Ensayos eléctricos
Líneas de fuga y distancias de aislamiento de aire
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteIIIa
Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11))CTI 250
Tensión de aislamiento de dimensionamiento (III/3)500 V
Tensión transitoria nominal (III/3)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3)5,5 mm
valor mínimo de línea de fuga (III/3)8 mm
Tensión de aislamiento de dimensionamiento (III/2)630 V
Tensión transitoria nominal (III/2)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2)5,5 mm
valor mínimo de línea de fuga (III/2)6,3 mm
Tensión de aislamiento de dimensionamiento (II/2)800 V
Tensión transitoria nominal (II/2)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2)5,5 mm
valor mínimo de línea de fuga (II/2)8 mm
Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 100 °C (en función de la curva derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Humedad relativa del aire (almacenamiento / transporte)30 % ... 70 %
Temperatura ambiente (montaje)-5 °C ... 100 °C
Información sobre el embalaje
Esquema de dimensionesckrmjeflhr.jpg
Tipo de embalajeCorrea de 44 mm de ancho
Ancho de cinta [W]44 mm
Medidas exteriores de la bobina [W2]50,4 mm
Diámetro de la bobina [A]330 mm
Tipo del embalaje exteriorDry bag
Nivel ESD(D) conductivo electrostáticamente
Especificación del ensayoDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1753857 Conectores (EC002637)
Característica Valor
Modelo de conector (EF007495) Conector fijado
Estilo de contacto (EF001587) Pin
Número de filas de contactos de enchufe (EF006935) 1
Medida de la rejilla de los contactos (EF007326) 7.62 mm
Dimensión modular de las conexiones (EF006827) 7.62 mm
Corriente nominal In (EF008250) 41 A
Tensión nominal (EF000228) 630 V
Picos de tensión nominal (EF002993) 6 kV
Categoría de sobretensión (EF006785) III
Grado de contaminación (EF006786) 2
Material de recubrimiento del contacto (EF004020) Estaño
Ejecución de la conexión eléctrica (EF003961) Otros
Diámetro del pin de conexión (EF006823) 1.3 mm
Longitud del pin (EF006825) 2.6 mm
Color de la carcasa (EF000136) Verde
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Temperatura de operatividad (EF002393) -40 °C
Tipo de fijación (EF002442) Otros
Tipo de bandas (EF007011) Otros
