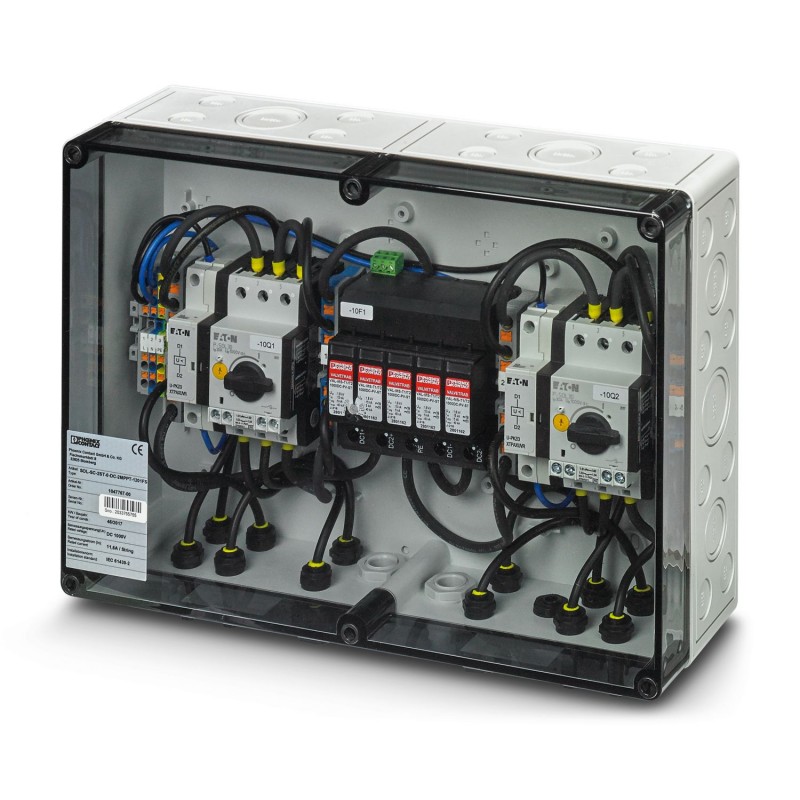

SOL-SC-2ST-0-DC-2MPPT-1201FS 1047767 PHOENIX CONTACT Dispositivo de comutação de combinação
SOL-SC-2ST-0-DC-2MPPT-1201FS
1047767
PHOENIX_CONTACT
Dispositivo de comutação de combinação
Caixa de conexão de geradores para instalações fotovoltaicas de até 1000 V DC para a conexão de cordas 2x 2. Com proteção contra surtos, desconectador de fogo DC e conector SUNCLIX DC para o lado de entrada e saída.
String combiner box for photovoltaic systems up to 1000 V DC for connecting 2x 2 strings. With surge protection (type 1/2), DC fire department switch disconnector, and SUNCLIX DC connectors for the input and output side (SUNCLIX mating connectors supplied as standard).
Soluções industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | String combiner box (SCB) |
| Scope of delivery | SUNCLIX DC connector for connecting the SCB |
| Design | DC fire department switch |
| Insulation characteristics | |
| Protection class | II |
| General | |
| MPP voltage Un | max. 1000 V DC |
| Non-load voltage | max. 1000 V DC |
| Current per string Imax | max. 12.5 A |
| Total current MPP tracker | max. 25 A |
| Fire department switch | |
| Rated operating current DC-21A | 25 A |
| Rated operating current DC-PV1 | 25 A |
| Surge protection | |
| EN type | T1 |
| IEC test classification | T1 |
| Protection level Up | ≤ 3.5 kV |
| Total discharge current Itotal(10/350) µs | 5 kA |
| Total discharge current Itotal(8/20) µs | 40 kA |
| Short-circuit current rating ISCPV | 25 A |
| DC | |
| Number of inputs: Strings | 2 (per MPP tracker) |
| Number of supported MPP trackers | 2 |
| DC | |
| Number of outputs: MPP tracker | 2 |
| Number of outputs: ± | 1 (per MPP tracker) |
| DC input | |
| Type of cable entry | SUNCLIX |
| Cable cross-section range: | 2.5 mm² ... 6 mm² |
| Protective bonding and protective grounding conductor | |
| Type of cable entry | Cable gland |
| Connection method | Screw connection |
| Cable cross-section range: | 16 mm² |
| External cable diameter | 6 mm ... 12 mm |
| Fire department switch (emergency switching off) | |
| Type of cable entry | Cable gland |
| Cable cross-section range: | 3x 0.14 mm² ... 2.5 mm² |
| External cable diameter | 6 mm ... 12 mm |
| DC output | |
| Type of cable entry | SUNCLIX |
| Cable cross-section range: | 2.5 mm² ... 6 mm² |
| Housing | |
| Width | 361 mm |
| Height | 254 mm |
| Depth | 111 mm |
| Material Housing | Polycarbonate |
| Material Cover/door | Polycarbonate (transparent) |
| Ambient conditions | |
| Degree of protection | IP65 |
| Ambient temperature (operation) | -20 °C ... 40 °C |
| Standard designation | Low-voltage switchgear and controlgear assemblies - Part 2: Power switchgear and controlgear assemblies |
| Standards/specifications | EN 61439-2 |
