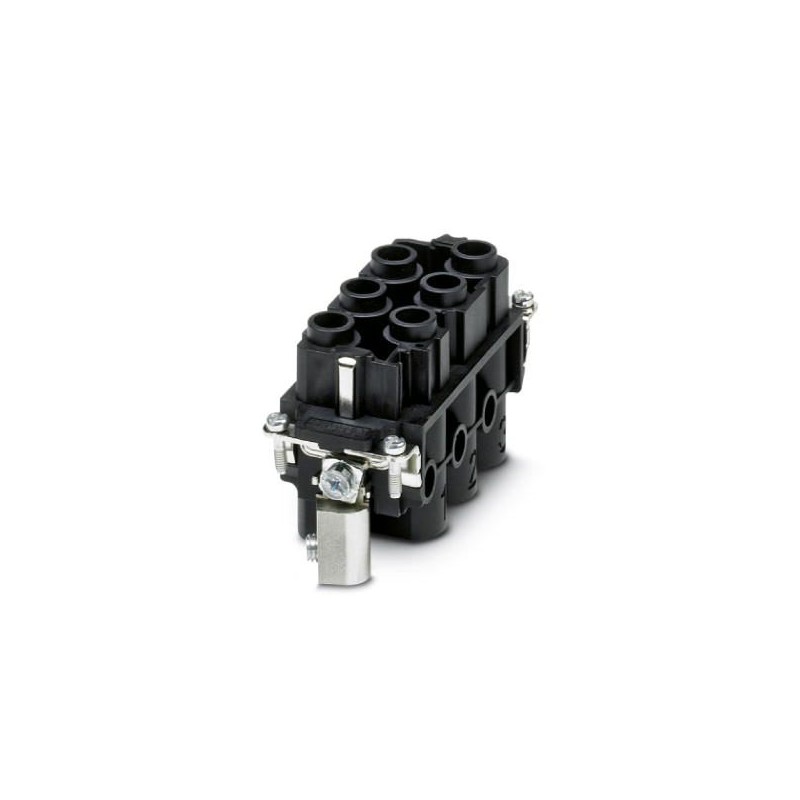

HC-K 6/0-EBUS 1580537 PHOENIX CONTACT Inserto de contato
HC-K 6/0-EBUS
1580537
PHOENIX_CONTACT
Inserto de contato
Inserto de contato, número de polos: 6+PE, tamanho: B16, contatos de potência: 6, contatos de controle: 0, Fêmea, Conexão roscada, 1000 V, 80 A, 6 mm² ... 16 mm², Aplicação: Potência
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1580537 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 555 (C-2-2017) |
| GTIN | 4046356463331 |
| Peso por unidade (exclusive embalagem) | 147,980 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Geral
| Observação | Para caixas HEAVYCON-ADVANCE e HEAVYCON do formato B16/B32; formato de cabeça dos parafusos de conexão: parafusos sextavados internos SW 3 mm. |
|---|---|
| Tecnologia de conexão | Conexão a parafuso (sem proteção de fio) |
| Torque de aperto | 1,8 Nm |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Número de polos | 6+PE |
| Número de contatos de potência | 6 |
| Número de contatos de controle | 0 |
| Ciclos de encaixe | ≥ 500 |
| Tamanho | B16 |
| Numeração do contato | 1 - 6 |
| Perfil de conexão | 6 mm² ... 16 mm² (sem terminal tubular) |
| 2,5 mm² ... 16 mm² (com terminal tubular) | |
| Perfil de conexão AWG | 10 ... 6 |
| Comprimento do isolamento dos condutores individuais | 15 mm |
| Instrução de montagem | O uso adequado prevê a montagem em uma caixa com grau de proteção IP54 ou superior |
| Para caixas do formato B16. |
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C (inclusive aquecimento dos contatos) |
|---|
Dados de material
| Material de contato | Liga de cobre |
|---|---|
| Material superfície de contato | Ag |
| Material superfície de contato, contato de potência | Ag |
| Material suporte do contato | PA |
| Normas/disposições | PA: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22 e R23 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL2) |
| PA: Proteção contra incêndio em veículos sobre trilhos - Conjunto de requisitos R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Características elétricas
| Tensão nominal (III/3) | 1000 V |
|---|---|
| Tensão de teste | 8 kV |
| Tensão de choque de dimensionamento | 8 kV |
| Corrente nominal | 80 A |
Normas e disposições
| Especificações de montagem e teste | DIN VDE 0627/86 |
|---|---|
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 6 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Não |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 6 |
| Diâmetro do contato de encaixe (EF007320) | 6 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 80 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 6 mm² |
| Secção da ligação de cabo flexível (EF007343) | 6 mm² |
| Material da superfície de contato (EF004020) | Outro |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Sim |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 33.9 mm |
| Altura (EF000040) | 49.7 mm |
| Profundidade (EF000049) | 84 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1580537-HC-K 6/0-EBUS | 130 Kbytes |
|
