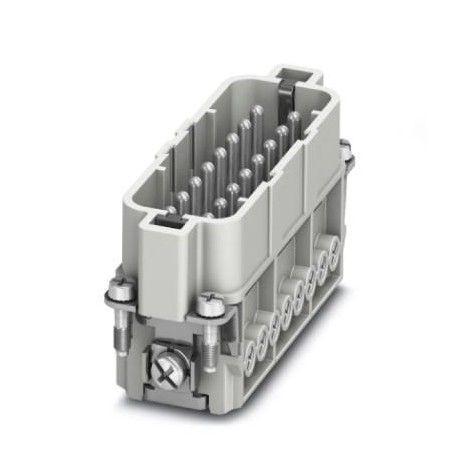

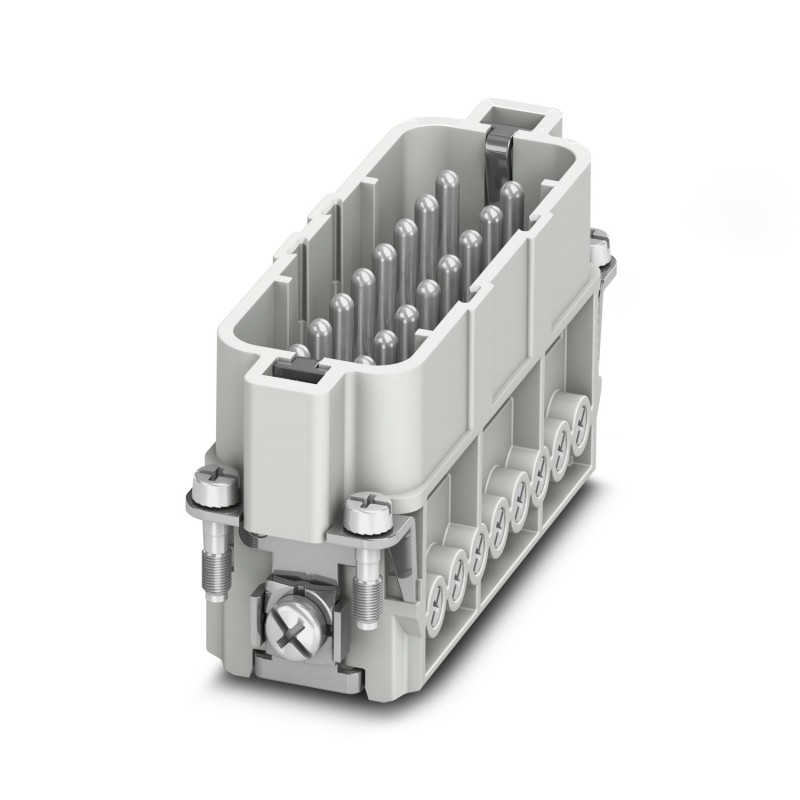

HC-A16-I-UT-M 1585317 PHOENIX CONTACT Inserto de contato
HC-A16-I-UT-M
1585317
PHOENIX_CONTACT
Inserto de contato
Inserto de contato, número de polos: 16+PE, tamanho: D25, número de conexões por polo: 1, Macho, Conexão roscada, 250 V, 16 A, 0,5 mm² ... ² de 2,5 milímetros
Contact insert, number of positions: 16+PE, size: D25, number of connections per position: 1, Pin, Screw connection, 250 V, 16 A, 0.5 mm2 ... 2.5 mm2
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| General | for flexible conductors with or without ferrules |
| General | Connectors may be operated only when there is no load/voltage. |
| General | for HC-D25 / HC-D 50 housing |
| Assembly note | To ensure correct use, installation in housing with IP54 protection or better is required |
| for plastic coding profiles: 4 pcs. |
| Product type | Contact insert with a fixed no. of positions |
| Series | HC-A |
| Type | D25 |
| D50 | |
| Number of positions | 16 |
| Connection profile | 16+PE |
| Contact numbering | 1 - 16 |
| Number of connections per position | 1 |
| Contact material type | turned |
| Screwdriver blade | 0.5 x 3.5 mm |
| Data management status | |
| Article revision | 06 |
| Insulation characteristics | |
| Overvoltage category | III |
| Degree of pollution | 3 |
| Dimensional drawing |  |
| Width | 23 mm |
| Height | 33 mm |
| Length | 72 mm |
| Drill hole distance, horizontal | 66 mm |
| Drill hole distance, vertical | 16 mm |
| Mechanical characteristics | |
| Contact diameter | 2.5 mm |
| Connection technology | |
| Connection technology | Screw connection |
| Number of connections per position | 1 |
| Connection in acc. with standard | IEC / EN |
| Conductor connection | |
| Conductor cross section | 0.5 mm² ... 2.5 mm² |
| Connection cross section AWG | 20 ... 14 |
| Tightening torque | 0.7 Nm ... 1 Nm (PE connection) |
| 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) | |
| 0.5 Nm | |
| Stripping length of the individual wire | 7 mm |
| Rated voltage (III/3) | 250 V |
| Rated surge voltage | 4 kV |
| 4 kV | |
| Rated current | 16 A |
| SCCR | 5 kA (UL 2237) |
| Mechanical data | |
| Insertion/withdrawal cycles | ≥ 500 |
| Flammability rating according to UL 94 | V0 |
| Contact material | Copper alloy |
| Contact surface material | Ag |
| Contact carrier material | PC |
| Standards/regulations | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Ambient conditions | |
| Ambient temperature (operation) | -40 °C ... 125 °C (including heating up of contacts) |
| Testing | |
| Standards/regulations | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Característica | Valor |
|---|---|
| Número de contatos de potência (EF012216) | 16 |
| Número de contatos de controlo (EF012217) | 0 |
| Inserção de contato sem contatos (EF007324) | Não |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 16 |
| Diâmetro do contato de encaixe (EF007320) | 2.5 mm |
| Material de inserção do conector (EF007545) | Termoplástico |
| Corrente nominal especificada In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 250 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Material da superfície de contato (EF004020) | Outro |
| Material do contato (EF008521) | Termoplástico |
| Material de contato (EF007544) | Outras ligas de cobre |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Sim |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 23 mm |
| Altura (EF000040) | 33 mm |
| Profundidade (EF000049) | 72 mm |
