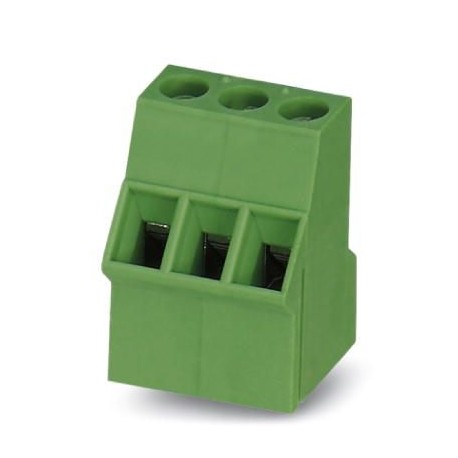

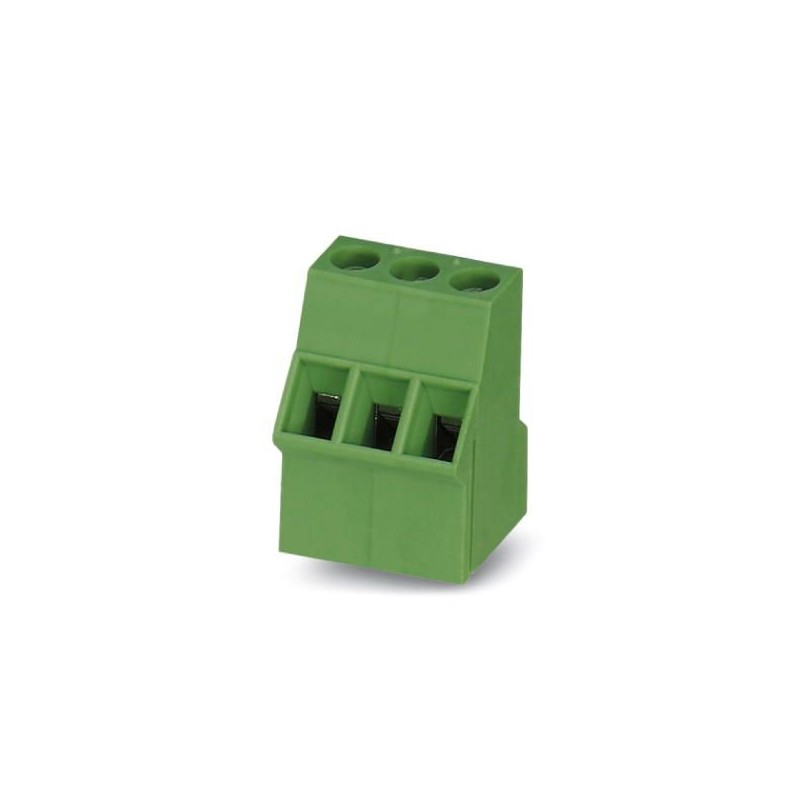

SMKDS 2,5/16-5,08 MIXEDCOL 1 1757390 PHOENIX CONTACT Do PWB bloco terminal
SMKDS 2,5/16-5,08 MIXEDCOL 1
1757390
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 20 A, tensão nominal (III/2): 400 V, seção transversal nominal: 2,5 mm², número de potenciais: 16, número de linhas: 1, número de polos por linha: 16, família de artigos: SMKDS 2.5, passo: 5,08 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 50 °, cor: multicolorida, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e cinqüenta e sete mil trezentos e noventa |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, trezentos e sessenta e três mil oitocentos e cinquenta e três |
| Peso por Peça (excluindo embalagem) | 37.830 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Dimensões
| Comprimento [ l ] | 14.25 mm |
|---|---|
| Campo | 5.08 mm |
| Dimensão um | 76.2 mm |
| Largura [ w ] | 81.28 mm |
| Altura | 19.4 mm |
| Altura [ h ] | 22.9 mm |
| Solda do pino [P] | 3,5 mm |
| Diâmetro do furo | 1.4 mm |
Geral
| Gama de artigos | SMKDS 2,5 |
|---|---|
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 400 V |
| Tensão nominal (II/2) | 630 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 20 Um |
| Nominal da seção transversal do | 2,5 mm2 |
| Solda do pino de superfície | |
| Interno cilíndrico gage | A3 |
| Comprimento de decapagem | 11 mm |
| Número de posições | Dezesseis |
| Rosca de parafuso | M3 |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e seis |
|---|---|
| Condutor de seção transversal AWG max. | Quatorze |
| 2 condutores com a mesma seção transversal, sólido min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1,5 mm2 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e onzeeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
