> PHOENIX_CONTACT>Разъемы PCB>SMKDS 2,5/16-5,08 MIXEDCOL 1 1757390 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

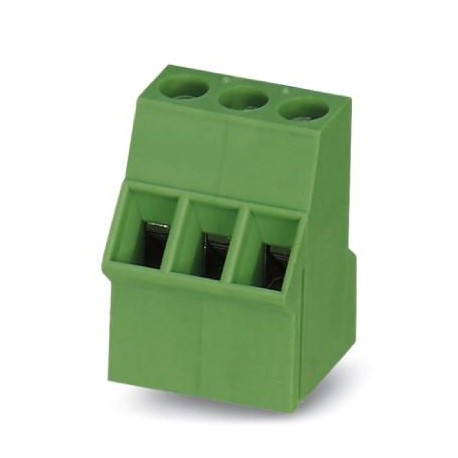

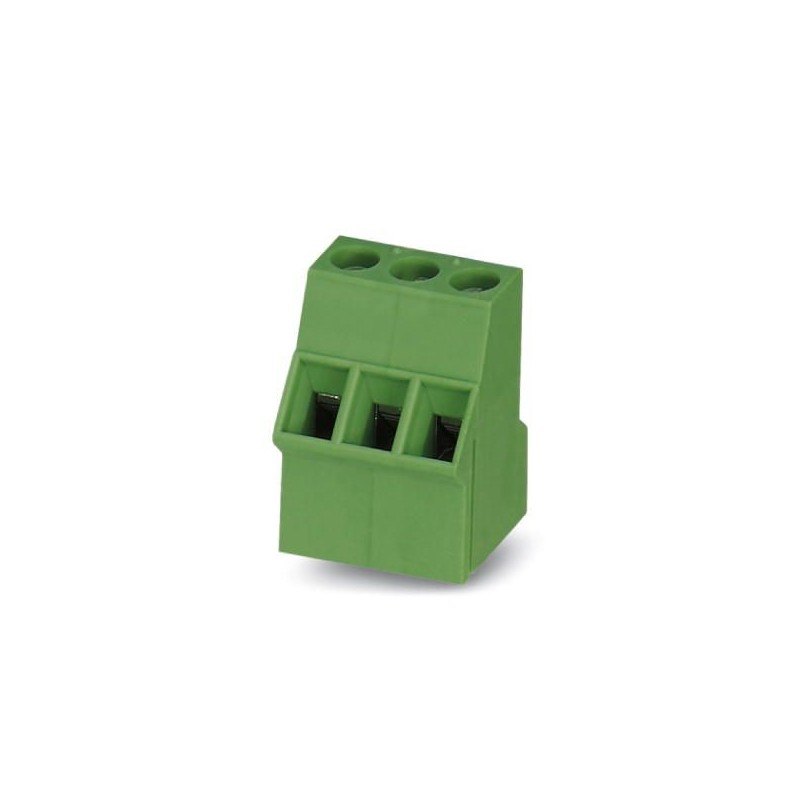

SMKDS 2,5/16-5,08 MIXEDCOL 1 1757390 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SMKDS 2,5/16-5,08 MIXEDCOL 1 1757390 PHOENIX CONTACT PCB терминальный блок

SMKDS 2,5/16-5,08 MIXEDCOL 1

1757390

PHOENIX_CONTACT

50

Продукт по требованию, без возврата.

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 20 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 16, количество рядов: 1, количество полюсов в ряду: 16, артикул семейства: SMKDS 2,5, шаг: 5,08 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Волновая пайка, Направление подключения проводник/печатная плата: 50 °, Цвет: многоцветный, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 3,5 мм, Количество контактов пайки на потенциал: 1, Тип упаковки: Коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $674.68
Цена за единицу: $13.49
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот пятьдесят семь тысяч триста девяносто
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356363853
Вес / шт. (без упаковки)37.830 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияPL (Польша)

Размеры

Длина [ л ]14.25 мм
Поле5.08 мм
Измерение76,2 мм
Ширина [ Вт ]81.28 мм
Высота19.4 мм
Высота [ ч ]22.9 мм
PIN припоя [П]3.5 мм
Диаметр отверстия1.4 мм

Общие

Ассортимент изделийSMKDS 2,5
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв
Номинальное напряжение (в III/3)250 в
Номинальное напряжение (III/2)об400 в
Номинальное напряжение (II/2 с)630 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН20 а
Номинальное поперечное сечение2,5 мм2
PIN припоя поверхности
Внутренние цилиндрические ГейджА3
Длина зачистки11 мм
Количество позицийШестнадцать
Винтовая резьбаМ3
Момент затяжки, мин.0,5 Нм
Момент затяжки макс.0,6 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать шесть
Проводника сечение AWG Макс.Четырнадцать
2 жилы одинакового сечения, сплошной мин.0,14 мм2
2 жилы одинакового сечения, сплошной Макс.0.75 мм2
2 жилы одинакового сечения, многожильный мин.0,14 мм2
2 жилы одинакового сечения, многожильный Макс.0.75 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин.0.25 мм2
2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс.0.75 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин.0,5 мм2
2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс.1,5 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто одиннадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
