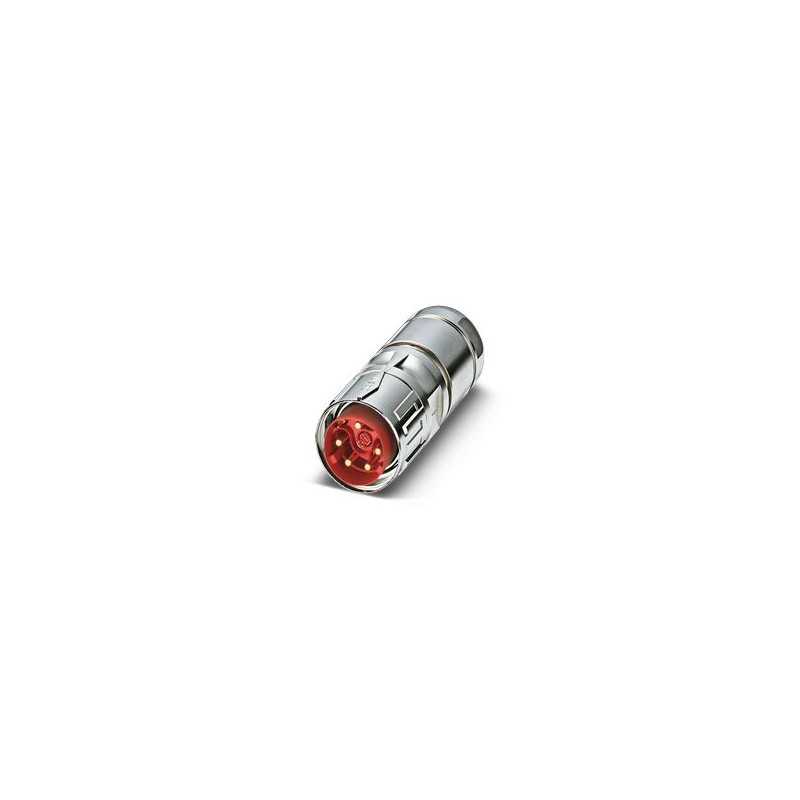

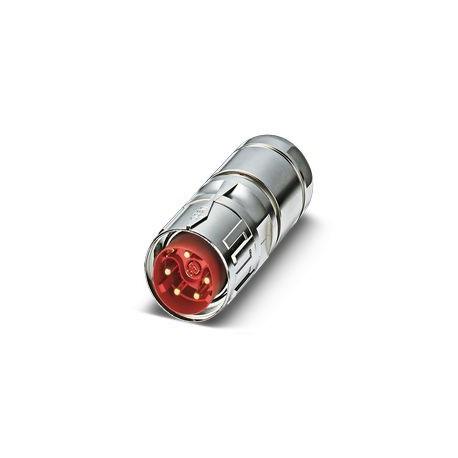

SB-8EP6D8A8L33S 1314984 PHOENIX CONTACT M40, Conector para cabos, série: SB, longo reto, blindado: sim, SPEE..
SB-8EP6D8A8L33S
1314984
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
M40, Conector para cabos, série: SB, longo reto, blindado: sim, SPEEDCON, Nº de pólos: 6+4+4+PE, Sentido de rotação: Padrão, tipo de conexão de contato: Macho, Conexão de crimpagem, faixa de diâmetro do cabo: 14 mm ... 20,5 milímetros
M40, conector de cabo, SB, reta longa, blindado: sim, SPEEDCON, não. de postes: 6+4+4+PE, sentido de rotação: padrão, tipo de contato: macho, conexão frisada, faixa de diâmetro do cabo: 14 mm ... 20,5 milímetros
Conectores > Conector redondo, montagem em campo (conector industrial)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Geral | Encomende os contatos de crimpagem separadamente |
| Nota de segurança | |
| Nota de segurança | AVISO: Os conectores não podem ser conectados ou desconectados sob carga. Ignorar o aviso ou uso impróprio pode prejudicar pessoas e/ou propriedades. |
| • AVISO: Opere apenas produtos que funcionem corretamente. Os produtos devem ser inspecionados regularmente quanto a danos. Remova os produtos defeituosos imediatamente. Substitua os produtos danificados. Reparos não são possíveis. | |
| • AVISO: Somente eletricistas qualificados podem instalar e operar o produto. Eles devem observar as seguintes notas de segurança. O pessoal qualificado deve estar familiarizado com os fundamentos da engenharia elétrica. Eles devem ser capazes de reconhecer e prevenir o perigo. O símbolo correspondente na embalagem indica que apenas pessoal familiarizado com engenharia elétrica pode instalar e operar o produto. | |
| • Os produtos são adequados para aplicações em engenharia de instalações, controladores e dispositivos elétricos. | |
| • Ao usar conectores em aplicações externas, eles devem ser protegidos separadamente contra influências ambientais. | |
| • Os produtos montados não podem ser adulterados ou abertos incorretamente. | |
| • Use apenas conectores correspondentes especificados nos dados técnicos das normas listadas (por exemplo, aqueles listados nos acessórios do produto on-line em phoenixcontact.com/products). | |
| • Quando o produto é usado em relação direta com fabricantes terceirizados, o usuário é responsável. | |
| • Para tensões operacionais > 50 V CA, os invólucros do conector condutor devem ser aterrados | |
| • VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 são aplicáveis quando vários circuitos são combinados em um cabo e/ou conector | |
| • Observe os dados técnicos correspondentes. Você encontrará informações: o No produto o Na etiqueta da embalagem o Na documentação fornecida o Online em phoenixcontact.com/products sob o produto | |
| • Use apenas as ferramentas recomendadas pela Phoenix Contact | |
| • Para este produto, as notas de instalação/documentos de design on-line na página de download devem ser observadas em phoenixcontact.com/products. | |
| • Use uma tampa protetora para proteger os conectores que não estão em uso. Acessórios adequados estão disponíveis online na seção de acessórios do produto em phoenixcontact.com/products | |
| • Opere o conector somente quando estiver totalmente conectado e travado. | |
| • Certifique-se de que, ao colocar o cabo, a carga de tração nos conectores não exceda o limite superior especificado nas normas. | |
| • Respeite o raio mínimo de curvatura do cabo. Conecte o cabo sem torcê-lo. | |
| • O conector aquece em operação normal. Dependendo das condições ambientais, a superfície do conector pode continuar a aquecer. Neste caso, o usuário é responsável por emitir avisos (por exemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de produto | Conector circular (lado do cabo) |
| Corpo isolante | |
| Taxa de dados | 100 Mbps |
| Método de conexão | Conexão de crimpagem |
| Tipo de comutação de contato | Âncora |
| aplicação | Híbrido |
| Número de posições | 15 |
| Sentido de rotação | padrão |
| Perfil de conexão | 6 + 4 + 4 + XP |
| Diâmetro de contatoContatos de energia | 3,6 mm |
| Seção transversal do fio LitzContatos de energiaMin. | 2,5 mm² |
| Seção transversal do fio LitzContatos de energiamáximo. | 16 mm² |
| Corrente nominalContatos de energia | 70 A |
| nota | Para a seção transversal da conexão máx. |
| Tensão nominal | 630 V CA |
| Tensão de sobrevoltagem nominal | 6 kHz |
| Categoria de supervoltagem | Iii |
| Grau de contaminação | 3 |
| Contato de potência de tensão nominal (II/3) | 850 V CC |
| Contato de potência de tensão nominal (III/3) | 630 V CA |
| Diâmetro de contatoContatos de sinal | 1 milímetro |
| Seção transversal do fio LitzContatos de sinalMin. | 0,06 mm² |
| Seção transversal do fio LitzContatos de sinalmáximo. | 1,5 mm² |
| Corrente nominal por contato de sinal | 8 A |
| nota | Para a seção transversal da conexão máx. |
| Tensão de sobrevoltagem nominal | 6 kHz |
| Contato nominal do sinal de tensão (III/3) | 500 V |
| Contatos de dados de diâmetro de contato | 0,6 milímetros |
| Seção transversal do fio Litz Contatos de dados min. | 0,08 mm² |
| Seção transversal do fio Litz Contatos de dados máx. | 0,25 mm² |
| Corrente nominal por contato de dados a 25°C | 3.6 A |
| nota | Para a seção transversal da conexão máx. |
| Tensão de sobrevoltagem nominal | 1,5 kV |
| Altura de instalação | 2000 m |
| habitação | |
| Material habitacional | Peças torneadas: liga de cobre e zinco (CuZn), peças de fundição sob pressão: zinco (GD-Zn) |
| Tipo de bloqueio | SPEEDCON |
| Conexão de parafuso Pg | nenhum |
| Grau de proteção (plugado) | IP68/IP69K |
| Tipo de rosca | M40 |
| Foca | |
| Diâmetro externo do cabo | 14 mm ... 20,5 milímetros |
| Material de vedação | FKM |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 115 °C |
| Característica | Valor |
|---|---|
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Tipo de fecho (EF000208) | Outro |
| Com condutor de proteção (EF007468) | Não |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
