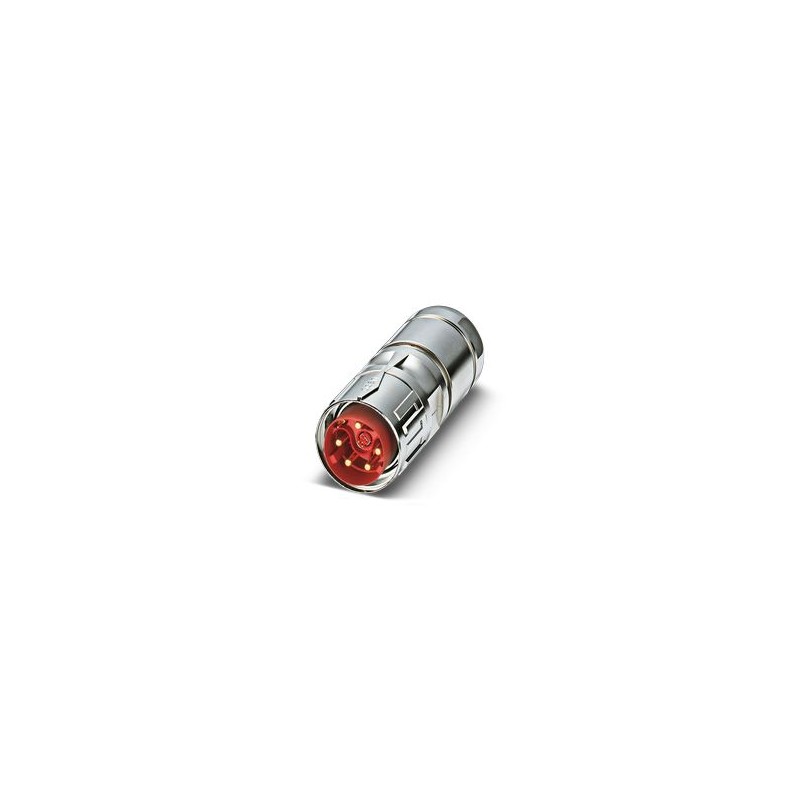

SB-8EP6D8A8L33S 1314984 PHOENIX CONTACT M40, Connettore per cavi, serie: SB, lungo diritto, schermato: sì, S..
SB-8EP6D8A8L33S
1314984
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
M40, Connettore per cavi, serie: SB, lungo diritto, schermato: sì, SPEEDCON, Numero di poli: 6+4+4+PE, Senso di rotazione: Standard, tipo di collegamento dei contatti: Maschio, Collegamento a crimpare, gamma di diametri del cavo: 14 mm ... 20,5 millimetri
M40, Connettore per cavi, SB, lungo diritto, schermato: sì, SPEEDCON, Numero di poli: 6+4+4+PE, Senso di rotazione: Standard, tipo contatti: Maschio, Collegamento crimpato, diametro cavo: 14 mm ... 20,5 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Generale | Ordinare i contatti a crimpare separatamente |
| Nota di sicurezza | |
| Nota di sicurezza | ATTENZIONE: I connettori potrebbero non essere collegati o scollegati sotto carico. Ignorare l'avvertenza o l'uso improprio può danneggiare persone e/o cose. |
| • ATTENZIONE: Utilizzare solo prodotti che funzionano correttamente. I prodotti devono essere ispezionati regolarmente per verificare che non siano danneggiati. Rimuovere immediatamente i prodotti difettosi. Sostituire i prodotti danneggiati. Le riparazioni non sono possibili. | |
| • AVVERTENZA: Solo personale elettrico qualificato può installare e utilizzare il prodotto. Devono osservare le seguenti note di sicurezza. Il personale qualificato deve avere familiarità con le basi dell'ingegneria elettrica. Devono essere in grado di riconoscere e prevenire il pericolo. Il simbolo corrispondente sulla confezione indica che solo il personale che ha familiarità con l'ingegneria elettrica può installare e utilizzare il prodotto. | |
| • I prodotti sono adatti per applicazioni nell'impiantistica, nei controllori e nei dispositivi elettrici. | |
| • Quando si utilizzano connettori in applicazioni esterne, questi devono essere protetti separatamente dagli influssi ambientali. | |
| • I prodotti assemblati non devono essere manomessi o aperti in modo improprio. | |
| • Utilizzare solo connettori di accoppiamento specificati nei dati tecnici delle norme elencate (ad es. quelli elencati negli accessori del prodotto online in phoenixcontact.com/products). | |
| • Quando il prodotto viene utilizzato in rapporto diretto con produttori terzi, l'utente è responsabile. | |
| • Per tensioni di esercizio > 50 V CA, le custodie dei connettori dei conduttori devono essere messe a terra | |
| • VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 sono applicabili quando più circuiti sono combinati in un unico cavo e/o connettore | |
| • Osservare i dati tecnici corrispondenti. Troverete informazioni: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Online all'indirizzo phoenixcontact.com/products sotto il prodotto | |
| • Utilizzare solo gli strumenti consigliati da Phoenix Contact | |
| • Per questo prodotto, è necessario osservare in phoenixcontact.com/products le note di installazione/i documenti di progettazione online riportati nella pagina di download. | |
| • Utilizzare un cappuccio protettivo per proteggere i connettori non in uso. Gli accessori adatti sono disponibili online nella sezione accessori del prodotto in phoenixcontact.com/products | |
| • Azionare il connettore solo quando è completamente inserito e bloccato. | |
| • Assicurarsi che durante la posa del cavo, il carico di trazione sui connettori non superi il limite superiore specificato nelle norme. | |
| • Rispettare il raggio minimo di curvatura del cavo. Collegare il cavo senza attorcigliarlo. | |
| • Il connettore si riscalda durante il normale funzionamento. A seconda delle condizioni ambientali, la superficie del connettore potrebbe continuare a riscaldarsi. In questo caso, l'utente è responsabile dell'emissione di avvertenze (ad es. DIN EN ISO 13732-1:2008-12). | |
| Tipo di prodotto | Connettore circolare (lato cavo) |
| Corpo isolante | |
| Velocità dati | 100 Mbps |
| Metodo di connessione | Connessione a crimpare |
| Tipo di commutazione dei contatti | Ancora |
| applicazione | Ibrido |
| Numero di posizioni | 15 |
| Senso di rotazione | standard |
| Profilo di connessione | 6 + 4 + 4 + XP |
| Diametro del contattoContatti di potenza | 3,6 mm |
| Sezione trasversale del filo LitzContatti di potenzaMin. | 2,5 mm² |
| Sezione trasversale del filo LitzContatti di potenzamassimo. | 16 mm² |
| Corrente nominaleContatti di potenza | 70 A |
| nota | per la sezione di collegamento max. |
| Tensione nominale | 630 V CA |
| Tensione nominale di sovratensione | 6 kHz |
| Categoria overvoltage | Iii |
| Grado di contaminazione | 3 |
| Tensione nominale (II/3) contatto di potenza | 850 V CC |
| Tensione nominale contatto di potenza (III/3) | 630 V CA |
| Diametro del contattoContatti di segnale | 1 millimetro |
| Sezione trasversale del filo LitzContatti di segnaleMin. | 0,06 millimetri ² |
| Sezione trasversale del filo LitzContatti di segnalemassimo. | 1,5 mm² |
| Corrente nominale per contatto di segnale | 8 A |
| nota | per la sezione di collegamento max. |
| Tensione nominale di sovratensione | 6 kHz |
| Contatto di segnale a tensione nominale (III/3) | 500 V |
| Diametro del contatto Dati Contatti | 0,6 millimetri |
| Sezione del filo Litz Contatti dati min. | 0,08 millimetri ² |
| Sezione del filo Litz Contatti dati max. | 0,25 mm² |
| Corrente nominale per contatto dati a 25°C | 3,6 A |
| nota | per la sezione di collegamento max. |
| Tensione nominale di sovratensione | 1,5 kV |
| Altezza di installazione | 2000 m |
| alloggiamento | |
| Materiale per l'alloggiamento | Parti tornite: lega di rame e zinco (CuZn), parti pressofuse: zinco (GD-Zn) |
| Tipo di blocco | SPEEDCON |
| Collegamento a vite Pg | nessuno |
| Grado di protezione (collegato) | IP68/IP69K |
| Tipo di filettatura | M40 |
| Foca | |
| Diametro esterno del cavo | 14 millimetri ... 20,5 millimetri |
| Materiale di tenuta | FKM · |
| Condizioni ambientali | |
| Temperatura ambiente (in funzione) | -40 °C ... 115 °C |
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| temperatura ambiente (EF002386) | -40 °C |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
