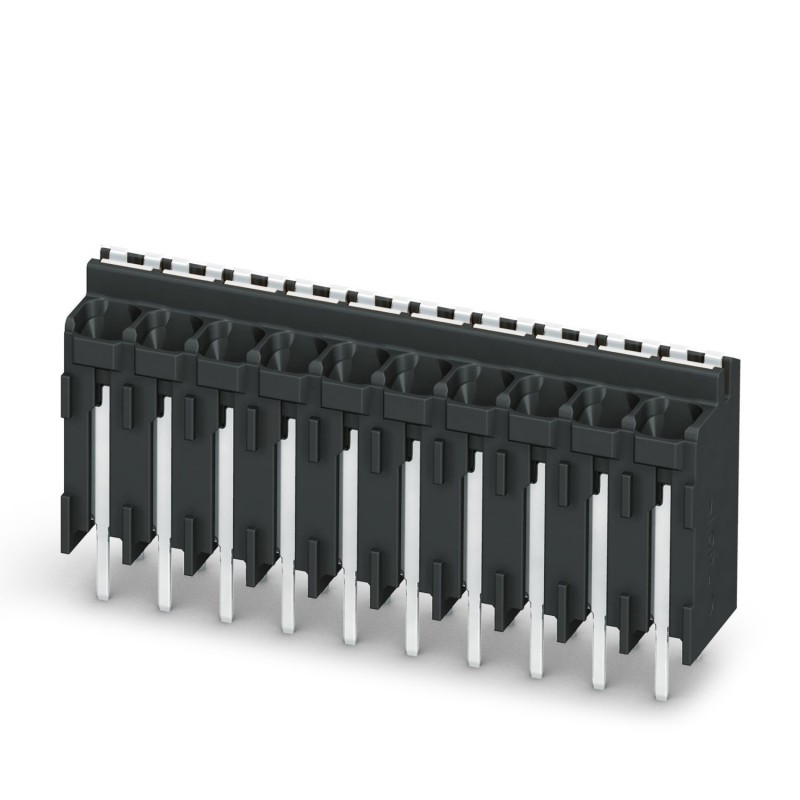

SAMPLE SPT-THR 1,5/ 9-V-3,5 1837954 PHOENIX CONTACT Exemplo de conjunto de
SAMPLE SPT-THR 1,5/ 9-V-3,5
1837954
PHOENIX_CONTACT
5
Exemplo de conjunto de
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão de dimensionamento (III/2): 160 V, seção nominal: 1,5 mm², Número de potenciais: 9, Número de linhas: 1, Número de polos por linha: 9, família de artigos: SPT 1,5/.. -V-THR, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Weld THR, direção de conexão do condutor/placa de circuito impresso: 90 °, cor: preto, Disposição dos pinos: Arranjo linear de pinos duplos, Comprimento dos pinos [P]: 2 mm, tipo de embalagem: embalagem em caixa. Conjunto de AMOSTRA com 5 itens na alça. Para uso em um processo de soldagem, use o item sem a identificação da AMOSTRA
Terminal da placa de circuito impresso, corrente nominal: 17,5 A, tensão nominal (III/2): 160 V, seção transversal nominal: 1,5 mm2, número de potenciais: 9, número de linhas: 1, número de polos por linha: 9, família de artigos: SPT 1,5/.. -V-THR, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda THR/solda por onda, direção de conexão do condutor/placa de circuito impresso: 90 °, cor: preto, Arranjo de pinos: Arranjo de pinos lineares duplos, Comprimento do pino [P]: 2 mm, número de pinos de solda por potencial: 2, tipo de embalagem: embalagem em caixa. Conjunto de AMOSTRA com 5 itens na alça. Para uso em um processo de soldagem, use o item sem a identificação da AMOSTRA
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão oitocentos e trinta e sete mil novecentos e cinqüenta e quatro |
|---|---|
| Embalagem da unidade | 5 pc |
| Quantidade de ordem mínima | 5 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, trinta e nove mil, cento e quarenta e cinco |
| Peso por Peça (excluindo embalagem) | 4.950 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Propriedades do Item
| Breve descrição do artigo | Do PWB bloco terminal |
|---|---|
| Gama de artigos | SPT 1,5/..-V-THR |
| Campo | 3,5 mm |
| Número de posições | Nove |
| Método de ligação | Empurre-as na primavera de conexão |
| Tipo de montagem | THR solda |
| Layout de pino | Linear de dupla fixação |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 13.5 Um |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Nominal a tensão de pico (III/2) | 2,5 kV |
Capacidade de conexão
| Condutor de seção transversal do sólido | 0,2 mm2 ... 1,5 mm2 |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 ... 1,5 mm2 |
| Condutor de seção transversal AWG / kcmil | 24 16 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 ... 1,5 mm2 |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 ... 0,75 mm2 |
| Comprimento de decapagem | 8 mm |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| As características de superfície | hot-dip estanho |
| Superfície de Metal ponto terminal (camada superior) | Estanho (4 - 8 µm Sn) |
| A superfície do Metal de solda área (camada superior) | Estanho (4 - 8 µm Sn) |
Material de dados - habitação
| Material isolante | LCP |
|---|---|
| Material isolante grupo | Iii-a |
| CTI, de acordo com a norma IEC 60112 | Cento e setenta e cinco |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Dimensões do produto
| Desenho Dimensional | |
|---|---|
| Comprimento [ l ] | 7.7 mm |
| Largura [ w ] | 32 mm |
| Altura [ h ] | 15.6 mm |
| Campo | 3,5 mm |
| Altura (sem solda pinos) | 13.6 mm |
| Solda do pino [P] | 2 mm |
| Pin espaçamento | 5,5 mm |
| Pin dimensões | 0,7 x 0,3 mm |
| Dimensão um | 28 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Cinco |
| Denominação de embalagem unidades | Os Pcs. |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C |
Pull-out test
| Pull-out test | IEC 60998-2-2:2002-12 |
|---|---|
| Teste passado | |
| Condutor de seção transversal / tipo do condutor / força de tração | 0,2 mm2 / sólido / > 10 N |
| 0,2 mm2 / flexível / > 10 N | |
| 1.5 mm2 / sólido / > 40 N | |
| 1.5 mm2 / flexível / > 40 N |
Testes elétricos
| Corrente nominal | 13.5 Um |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Nominal a tensão de pico (III/2) | 2,5 kV |
Ar e folgas de distâncias
| Material isolante grupo | Iii-a |
|---|---|
| Tensão | 160 V |
| Tensão de isolamento nominal (III/3) | 160 V |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de isolamento nominal (II/2) | 320 V |
| Nominal a tensão de pico (III/3) | 2,5 kV |
| Nominal a tensão de pico (III/2) | 2,5 kV |
| Nominal a tensão de pico (II/2) | 2,5 kV |
Capacidade de transporte de corrente / desclassificação curvas
| Especificação | IEC 60998-2-2 (em partes) |
|---|
Teste de vibração
| Resistência ao envelhecimento, condições de umidade, penetração de objetos sólidos e a entrada prejudicial de água | Teste passado IEC 60998-1:2002-12 168 h/100°C por 48 h/a 30 °C/92 % |
|---|---|
| Resultado do teste | Teste passado |
| Teste de especificação | IEC 60998-1:2002-12 |
| Calor seco | 168 h/a 100°C |
| Calor úmido | 48 h/a 30 °C/92 % |
Resistência ao envelhecimento, a umidade e a penetração de sólidos
| Resultado do teste | Teste passado |
|---|---|
| Teste de especificação | IEC 60998-1:2002-12 |
| Calor seco | 168 h/a 100°C |
| Calor úmido | 48 h/a 30 °C/92 % |
Normas e Regulamentos
| Conexão em acc. com o padrão de | PT-VDE |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
