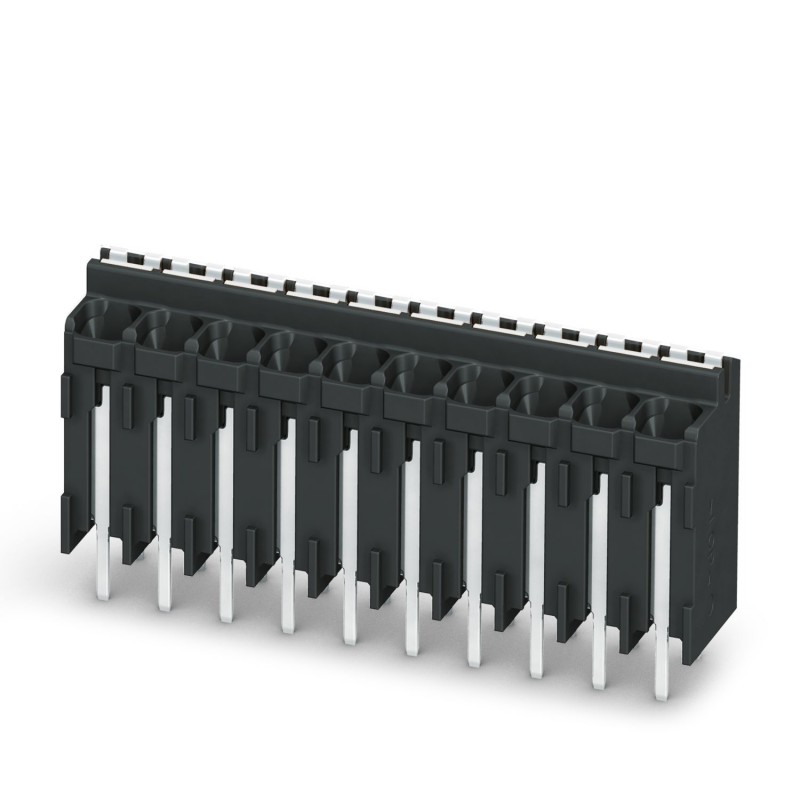

SAMPLE SPT-THR 1,5/ 9-V-3,5 1837954 PHOENIX CONTACT Probe-set Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAMPLE SPT-THR 1,5/ 9-V-3,5 1837954 PHOENIX CONTACT Probe-set

SAMPLE SPT-THR 1,5/ 9-V-3,5

1837954

PHOENIX_CONTACT

5

Probe-set

Reihenklemme für Leiterplatte, Nennstrom: 13,5 A, Auslegungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 9, Artikelfamilie: SPT 1,5/.. -V-THR, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Schweißnaht THR, Leiteranschlussrichtung/Leiterplatte: 90°, Farbe: schwarz, Pinanordnung: Lineare Doppelpinanordnung, Pinlänge [P]: 2 mm, Verpackungsart: Boxed Packaging. SAMPLE Set mit 5 Stück am Band. Verwenden Sie für die Verwendung in einem Schweißprozess den Artikel ohne die SAMPLE-Kennzeichnung

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl pro Reihe: 9, Artikelfamilie: SPT 1,5/..-V-THR, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamilieSPT 1,5/..-V-THR
ProduktlinieCOMBICON Terminals S
Polzahl9
Rastermaß3,5 mm
Anzahl der Anschlüsse9
Anzahl der Reihen1
Anzahl der Potenziale9
PinlayoutLineares Doppel-Pinning
Anzahl Lötpins pro Potenzial2
Datenpflegestand
Artikelrevision01
Elektrische Eigenschaften
Nennstrom IN17,5 A
Nennspannung UN160 V
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
Nennquerschnitt1,5 mm²
Leiteranschluss
AnschlussartPush-in-Federanschluss
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,2 mm² ... 0,75 mm²
Abisolierlänge8 mm
Montage
MontageartTHR-Löten / Wellenlöten
PinlayoutLineares Doppel-Pinning
Verarbeitungshinweise
ProzessReflow-/ Wellenlötung
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Lötzyklen im Reflow3
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffLCP
IsolierstoffgruppeIIIa
CTI nach IEC 60112175
Brennbarkeitsklasse nach UL 94V0
Materialangaben - Betätigungselement
Farbe (Betätigungselement)weiß (9010)
IsolierstoffPA GF
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Hinweise
MontagehinweisDer Artikel ist nicht für eine PCB-Reinigung mit Flüssigkeiten geeignet.
Maße
Rastermaß3,5 mm
Breite [w]32 mm
Höhe [h]15,6 mm
Länge [l]7,7 mm
Bauhöhe13,6 mm
Lötstiftlänge [P]2 mm
Stiftabmessungen0,7 x 0,3 mm
Leiterplatten-Design
Stiftabstand5,5 mm
Bohrlochdurchmesser1,1 mm
Mechanische Prüfungen
Anschlussprüfung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Biegeprüfung
PrüfspezifikationDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
ErgebnisPrüfung bestanden
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Anforderung ErwärmungsprüfungDie Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten.
Isolationswiderstand
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
IsolierstoffgruppeIIIa
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 175
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2,5 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,6 mm
Bemessungsisolationsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)3,2 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Temperatur850 °C
Einwirkdauer5 s
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton
