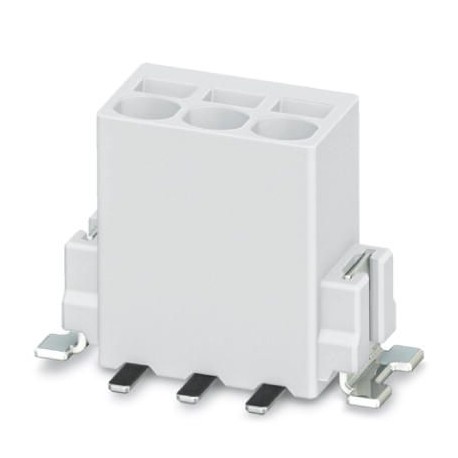

SAMPLE PTSM 0,5/ 7-2,5-V SMDWH 1821041 PHOENIX CONTACT Conjunto de amostra
SAMPLE PTSM 0,5/ 7-2,5-V SMDWH
1821041
PHOENIX_CONTACT
5
Conjunto de amostra
Régua de terminais para placa de circuito impresso, corrente nominal: 6 A, tensão nominal (III/2): 160 V, seção nominal: 0,5 mm², número de potenciais: 7, número de linhas: 1, número de pólos por linha: 7, família de artigos: PTSM 0,5/.. -V-SMD WH, passo: 2,5 mm, tipo de conexão: Conexão de mola push-in, montagem: solda SMD, direção de conexão do condutor/placa de circuito impresso: 90 °, cor: sinais brancos, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 2 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa. Conjunto de AMOSTRA com 5 itens na alça. Para uso em um processo de soldagem, use o item sem a identificação da AMOSTRA
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1821041 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Quantidade mínima de pedido | 5 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356787734 |
| Peso por unidade (exclusive embalagem) | 2,300 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 7 mm |
|---|---|
| Medida do passo | 2,5 mm |
| Medida a | 15 mm |
| Largura [ w ] | 22,6 mm |
| Altura | 9 mm |
| Altura [ h ] | 9 mm |
| Comprimento de pino [P] | 2 mm |
| Distância de pinos | 2,5 mm |
Geral
| Família de produtos | PTSM 0,5/..-V-SMD WH |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 2,5 kV |
| Tensão de teste (III/2) | 2,5 kV |
| Tensão de teste (III / 2) | 2,5 kV |
| Tensão de dimensionamento (III/3) | 63 V |
| Tensão de teste (III / 2) | 160 V |
| Tensão de teste (II/2) | 160 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 6 A |
| Bitola nominal | 0,5 mm² |
| Corrente de carga máxima | 6 A |
| Material isolante | HT PA |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 6 mm |
| Número de pólos | 7 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,14 mm² |
|---|---|
| Perfil do condutor rígido máx. | 0,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,34 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 20 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 9 mm |
| Número de conexões elétricas (EF008252) | 7 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 2.5 mm |
| Corrente nominal especificada In (EF008250) | 6 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Flangeado |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
