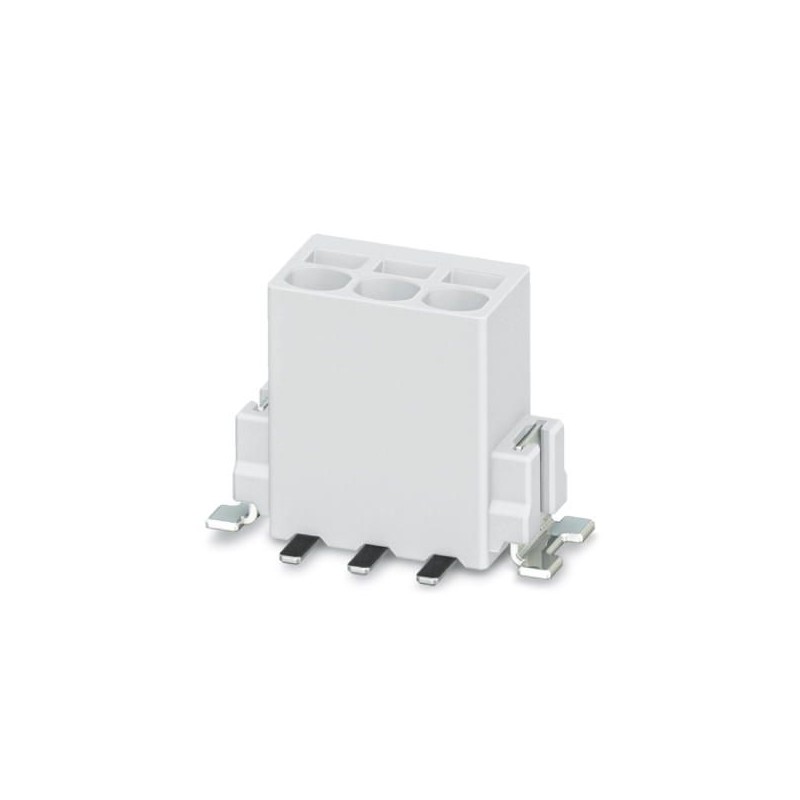

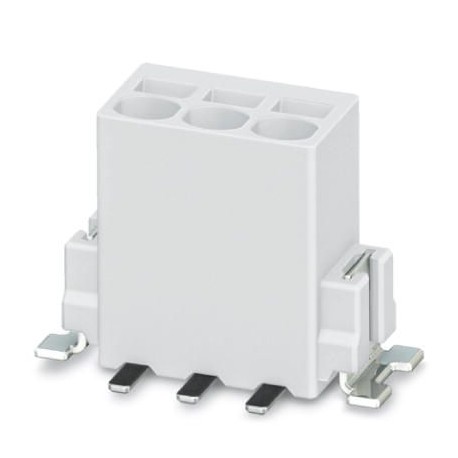

SAMPLE PTSM 0,5/ 7-2,5-V SMDWH 1821041 PHOENIX CONTACT Jeu d'échantillon
SAMPLE PTSM 0,5/ 7-2,5-V SMDWH
1821041
PHOENIX_CONTACT
5
Jeu d'échantillon
Bornier pour carte de circuit imprimé, courant nominal : 6 A, tension nominale (III/2) : 160 V, section nominale : 0,5 mm², nombre de potentiels : 7, nombre de rangées : 1, nombre de pôles par rangée : 7, famille d’articles : PTSM 0,5/.. -V-SMD WH, pas : 2,5 mm, type de connexion : Connexion à ressort enfichable, montage : soudure CMS, sens de connexion du conducteur/carte de circuit imprimé : 90 °, couleur : signaux blancs, disposition des broches : disposition linéaire des broches, Longueur des broches [P] : 2 mm, nombre de broches de soudure par potentiel : 1, type d’emballage : en boîte. ÉCHANTILLON set de 5 articles sur sangle. Pour une utilisation dans un processus de soudage, utilisez l’article sans l’identification SAMPLE
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1821041 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356787734 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 7 mm |
|---|---|
| Pas | 2,5 mm |
| Cote a | 15 mm |
| Largeur [ w ] | 22,6 mm |
| Hauteur de montage | 9 mm |
| Hauteur [ h ] | 9 mm |
| Longueur de broche [P] | 2 mm |
| Ecartement des picots | 2,5 mm |
Généralités
| Famille d'articles | PTSM 0,5/..-V-SMD WH |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 63 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 160 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 6 A |
| Section nominale | 0,5 mm² |
| Courant de charge maximal | 6 A |
| Matériau isolant | HT PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 6 mm |
| Nombre de pôles | 7 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide max. | 0,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 0,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,34 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 9 mm |
| Nombre de raccordements électriques (EF008252) | 7 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 2.5 mm |
| Courant assigné In (EF008250) | 6 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Longueur de la broche (EF006825) | 2 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Bride |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
