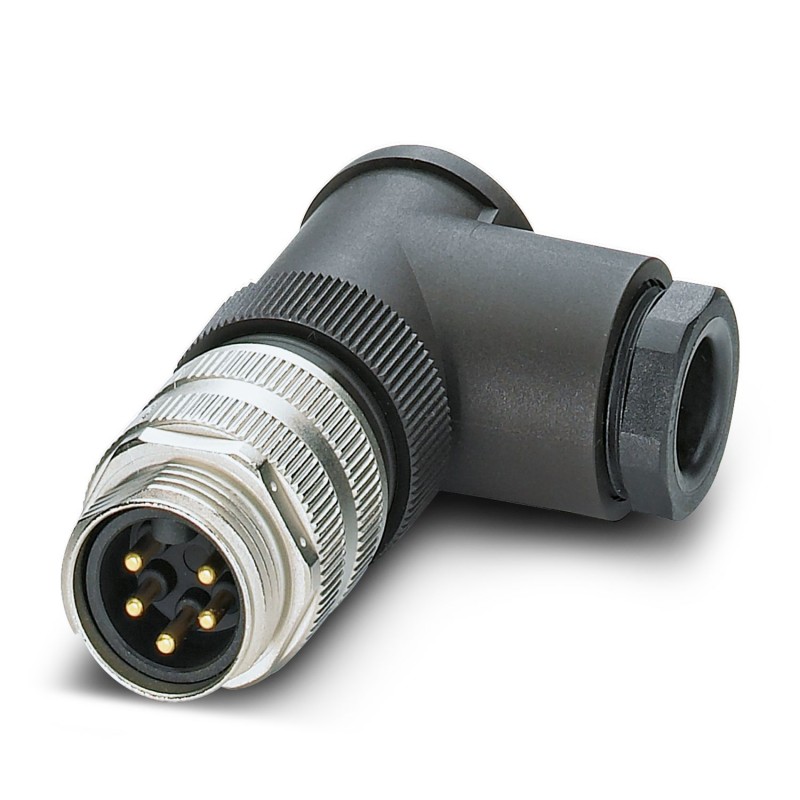

SACC-MINMR-4CON-PG13 1414585 PHOENIX CONTACT Conector SACC-MINMR-4CON-PG13 1414585
SACC-MINMR-4CON-PG13
1414585
PHOENIX_CONTACT
100
Produto sob demanda, sem reembolso.
Conector - SACC-MINMR-4CON-PG13 - 1414585
Conector, 4 polos, conector macho angular 7/8"-16UNF, codificação A, conexão a parafuso, material serrilhado: Fundição sob pressão de zinco, niquelado, prensa-cabo Pg13.5, diâmetro externo do cabo 10 mm ... 12 mm, Contato 4 com antecedência
Conector, 4 posições, Plugue angular 7/8"-16UNF, codificação: A, Conexão roscada, material serrilhado: Zinco fundido, niquelado, prensa-cabo Pg13.5, diâmetro externo do cabo 10 mm ... 12 mm, Contato 4 para frente
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Conector, 4-pólos, Conector angular 7/8"-16UNF, Conexão a parafuso, material serrilhado: Fundição de zinco sob pressão, niquelado, diâmetro externo do cabo 10 mm ... 12 mm, Contato 4 avançado
Dados comerciais
| Código do pedido | 1414585 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 100 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626029832 |
| Peso por unidade (exclusive embalagem) | 62,300 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Comprimento | 72 mm |
|---|---|
| Diâmetro externo de linha | 10 mm ... 12 mm |
| Comprimento do isolamento da capa | 30 mm |
| Comprimento do isolamento dos condutores individuais | 7 mm |
Condições ambiente
| Grau de proteção | IP67 |
|---|
Geral
| Corrente nominal a 40 °C | 9 A |
|---|---|
| Tensão nominal | 300 V |
| Número de pólos | 4 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Conexão a parafuso |
| Bitola do condutor | 0,34 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 22 ... 16 |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,8 Nm (Conectores de encaixe de 7/8") |
| 0,4 Nm (Terminal parafusado) | |
| 1 Nm ... 1,4 Nm (Parafuso de pressão) | |
| Parafusar o inserto de conector com caixa de buchas até ao batente | |
| Instrução de montagem | Os condutores podem ser conectados tanto com como sem terminais tubulares |
| A imagem com polos pode ser rodada em passos de 45° para a saída de cabo |
Material
| Classe de inflamabilidade conforme UL 94 | HB |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Au |
| Material suporte do contato | PUR / PA 6.6 |
| Material do corpo do cabo | PBT |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
Normas e disposições
| Classe de inflamabilidade conforme UL 94 | HB |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 5.1 | 27061800 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 5.0 | EC001855 |
|---|---|
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 4 |
| Para diâmetro externo do cabo (EF009475) | 10 mm |
| Tipo de invólucro (EF006980) | Em ângulo |
| Corrente nominal especificada In (EF008250) | 9 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensão especificada de funcionamento (EF000228) | 300 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.34 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.34 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.34 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.34 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Material da superfície de contato (EF004020) | Dourado |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | HB |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP67 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
