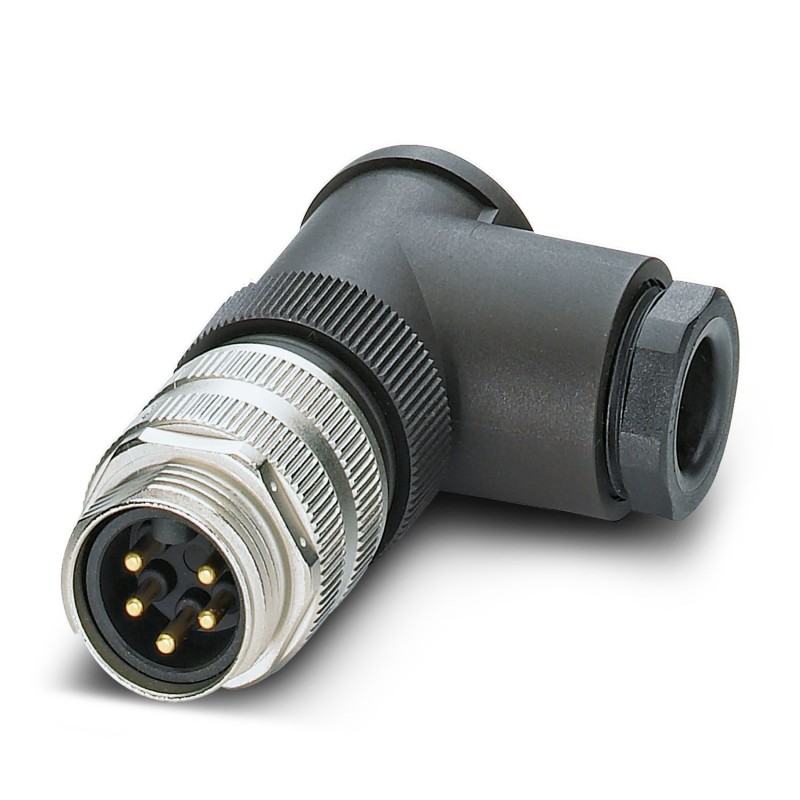

SACC-MINMR-4CON-PG13 1414585 PHOENIX CONTACT Разъем SACC-MINMR-4CON-PG13 1414585
SACC-MINMR-4CON-PG13
1414585
PHOENIX_CONTACT
100
Продукт по требованию, без возврата.
Разъем - SACC-MINMR-4CON-PG13 - 1414585
Разъем, 4-полюсный, угловой штекерный разъем 7/8"-16UNF, код A, винтовое соединение, материал накатки: цинковое литье под давлением, никелированный, кабельный ввод Pg13.5, внешний диаметр кабеля 10 мм ... 12 мм, Контакт 4 заранее
Разъем, 4-позиционный, Вилка угловая 7/8"-16UNF, кодировка: A, Резьбовое соединение, материал накатки: Цинк литой под давлением, никелированный, кабельный ввод Pg13,5, внешний диаметр кабеля 10 мм ... 12 мм, контакт 4 ведущих
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Кабели, разъемы, коробки и QUICKON
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Разъем, 4-полюсн., Штекеры угловой 7/8"-16UNF, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg13,5, наружный диаметр кабеля 10 мм ... 12 мм, Контакт 4 опережающий
Коммерческие данные
| Код заказа | 1414585 |
|---|---|
| Упаковочная единица | 1 |
| GTIN | 4055626029832 |
Размеры
| Длина | 72 мм |
|---|---|
| Наружный диаметр проводника | 10 мм ... 12 мм |
| Длина зачищенной части оболочки | 30 мм |
| Длина зачищенной части одной жилы | 7 мм |
Окружающие условия
| Степень защиты | IP67 |
|---|
Общие сведения
| Расчетный ток при 40 ℃ | 9 A |
|---|---|
| Расчетное напряжение | 300 В |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0,34 мм² ... 1,5 мм² |
| Сечение проводника AWG | 22 ... 16 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,8 Нм (Штекерные разъемы 7/8") |
| 0,4 Нм (Винтовые клеммы) | |
| 1 Нм ... 1,4 Нм (Прижимная винтовая деталь) | |
| Штекерную вставку с сальниковым корпусом закрутить до упора | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 45° |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PUR / PA 6.6 |
| Материал корпуса ручки | PBT |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27061800 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 5.0 | EC001855 |
|---|---|
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
| Характеристика | Значение |
|---|---|
| Contact type (EF001587) | Other |
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 4 |
| For cable outer diameter (EF009475) | 10 mm |
| Type of housing (EF006980) | Angled |
| Rated current In (EF008250) | 9 A |
| Ambient temperature (EF002386) | -25 °C |
| Rated voltage (EF000228) | 300 V |
| Over voltage category (EF006785) | II |
| Pollution degree (EF006786) | 3 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.34 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.34 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.34 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.34 mm² |
| Type of electric connection (EF003961) | Screw connection |
| Material of contact surface (EF004020) | Gold |
| Housing material (EF001596) | Other |
| Coating housing (EF001601) | Other |
| Material thread ring (EF012304) | Other |
| Type of locking (EF000208) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | HB |
| With protective conductor (EF007468) | No |
| Degree of protection (IP), mounted (EF007466) | IP67 |
| Min. number of insertion cycles (EF012212) | 100 |
| Screened (EF000881) | No |
| With status indication (EF001602) | No |
