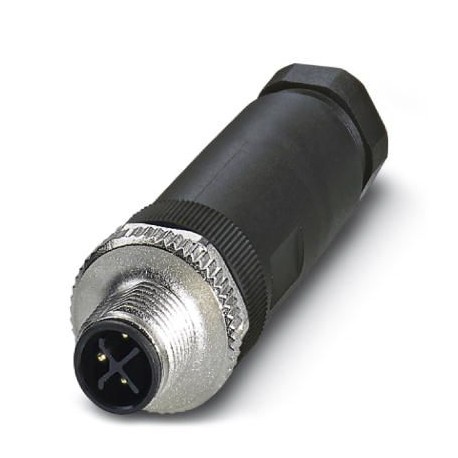

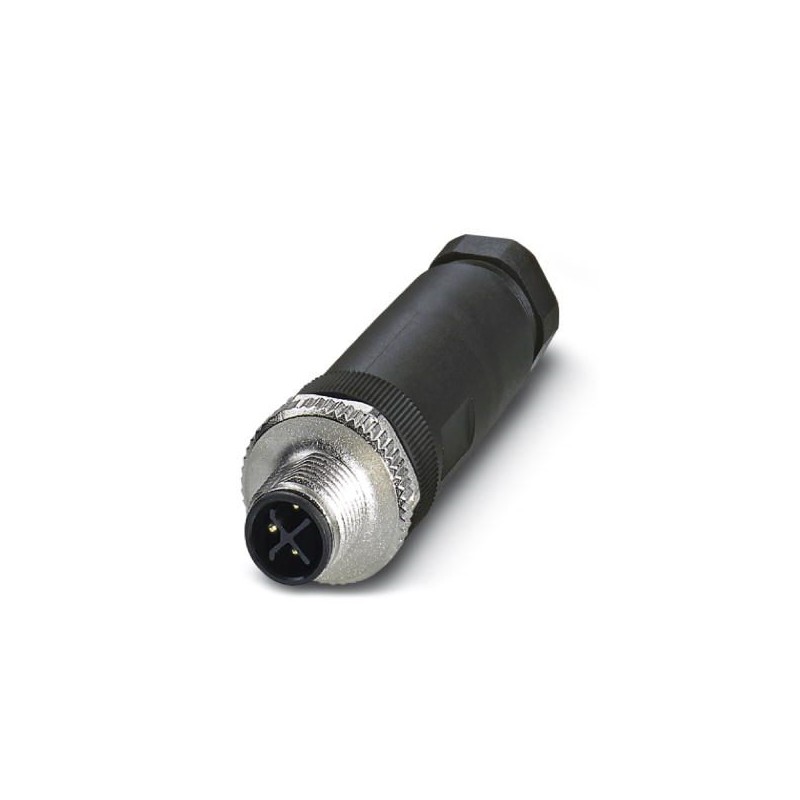

SACC-M12MSS-2PECON-PG 9-M 1419639 PHOENIX CONTACT Conector de energia
SACC-M12MSS-2PECON-PG 9-M
1419639
PHOENIX_CONTACT
Conector de energia
Conector de alimentação, 3 pólos, Conector macho reto M12, S, Conexão a parafuso, material serrilhado: Fundição sob pressão de zinco, niquelado, prensa-cabo Pg9, diâmetro do cabo 6 mm ... 8 mm, para CA até 16 A/630 V, Contato 4 para frente
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1419639 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 286 (C-2-2017) |
| GTIN | 4055626181776 |
| Peso por unidade (exclusive embalagem) | 22,590 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Abertura da porca cega | 16 mm |
|---|---|
| Diâmetro da caixa | 20 mm |
| Comprimento | 60 mm |
| Diâmetro externo de linha | 6 mm ... 8 mm |
| Comprimento do isolamento da capa | 20 mm |
| Comprimento do isolamento dos condutores individuais | 5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
|---|---|
| Grau de proteção | IP67 |
Geral
| Nota | Desencapar 21 mm do revestimento do cabo, desencapar 6 mm do isolamento do condutor, crimpar os terminais tubulares e, em seguida, encurtar para 5 mm. Comprimento dos condutores com terminal tubular encurtado: 20 mm. Conectar os condutores e apertar os parafusos de fixação com 0,2 Nm. |
|---|---|
| Corrente nominal a 40 °C | 16 A (no caso de utilização de condutores de 1,5 mm²) |
| 16 A (a 40 °C) | |
| Tensão nominal | 230 V AC |
| Número de pólos | 3 |
| Cor da área do punho | preto |
| Resistência de isolação | > 10 GΩ |
| Codificação | S - Energia |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-111 |
| Indicação de estado | Não |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tipo de conexão | Conexão a parafuso |
| Bitola do condutor | 0,75 mm² ... 1,5 mm² (sem terminal tubular) |
| 0,75 mm² ... 1,5 mm² (com terminal tubular) | |
| 0,75 mm² ... 1,5 mm² (rígido) | |
| Bitola do condutor AWG | 18 ... 16 (sem terminal tubular) |
| 18 ... 16 (com terminal tubular) | |
| Ciclos de encaixe | > 100 |
| Torque de aperto | 0,4 Nm (Serrilha M12) |
| 0,8 Nm ... 1 Nm (Parafuso de pressão com caixa de buchas) | |
| 0,4 Nm (Parafusar o inserto de conector com caixa de buchas até ao batente) | |
| 0,2 Nm (Terminal parafusado) | |
| Instrução de montagem | Os condutores podem ser conectados tanto com como sem terminais tubulares |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Au |
| Material suporte do contato | PA |
| Material do corpo do cabo | PA |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | NBR (Fixação do cabo) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-111 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
