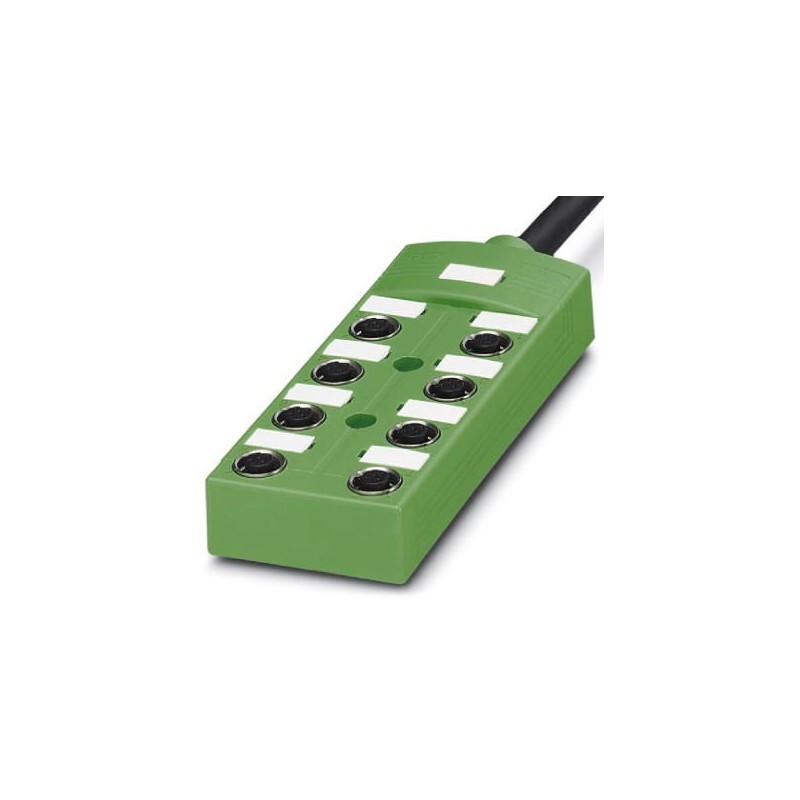

SACB-8/16-20,0PUR SCO 1401305 PHOENIX CONTACT Caixa de sensor/atuador
SACB-8/16-20,0PUR SCO
1401305
PHOENIX_CONTACT
Caixa de sensor/atuador
Sensores > Distribuidor de sensor passivo / atuador (com fios)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1401305 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 25 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356548731 |
| Peso por unidade (exclusive embalagem) | 4.085,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Geral
| Tensão nominal | 120 V |
|---|---|
| Tensão operacional máxima Umáx | 135 V |
| Capacidade de corrente por sinal de I/O | 2 A |
| Carga de corrente por ponto de encaixe | 4 A |
| Carga de corrente total | 12 A |
| Número de pólos | 5 |
| Número de pontos de encaixe | 8 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Condições ambiente
| Grau de proteção | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (funcionamento) | -30 °C ... 90 °C |
| -40 °C ... 90 °C (com disposição fixa) | |
| -5 °C ... 80 °C (com disposição móvel) |
Dados de material
| Material caixa | PBT |
|---|---|
| Material do composto | PUR |
| Material de contato | Liga de Cu |
| Material superfície de contato | folheado a ouro |
| Material suporte do contato | PA |
| Material de contato | Zinco fundido sob pressão |
| Material superfície de contato | niquelado |
| Material anel O | NBR |
Alocação de pinos
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 120 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Linha
| Tipo de cabo | PUR/PVC preto |
|---|---|
| Tipo de cabo (código) | PUR |
| Código de cabo | LiYY11Y-HF |
| Estilo UL AWM | 20549 (80 °C / 300 V) |
| Bitola do condutor | 16x 0,5 mm² (Linha de sinal) |
| 3x 1 mm² (Cabo de energia) | |
| Linha de sinal AWG | 20 |
| Tensão de alimentação AWG | 17 |
| Montagem do condutor linha de sinal | 28x 0,15 mm |
| Montagem do condutor da tensão de alimentação | 56x 0,15 mm |
| Diâmetro de condutor inclusive isolação | 1,5 mm ±0,1 mm (Linha de sinal) |
| 2,1 mm ±0,1 mm (Cabo de energia) | |
| Cores de condutor | marrom, azul, verde/amarelo, branco, verde, amarelo, cinza, rosa, vermelho, preto, violeta, cinza/rosa, vermelho/azul, branco/verde, marrom/verde, branco/amarelo, amarelo/marrom, branco/cinza, cinza/marrom |
| Trançado total | Condutores trançados em camadas |
| Revestimento externo, cor | preto RAL 9005 |
| Espessura da parede Revestimento interno | ≥ 0,15 mm |
| Espessura da parede Revestimento exterior | ≥ 0,76 mm |
| Diâmetro externo do cabo D | 10,5 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 7,5 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Quantidade de ciclos de flexão | 1500000 |
| Raio de flexão mínimo, inserção para correia de arraste | 10 x D |
| Curso de deslocamento | 2 m |
| Velocidade de deslocamento | 2 m/s |
| Peso do cabo | 183,7 kg/km |
| Revestimento externo, material | PUR |
| Material do revestimento interno | PVC |
| Material isolante do condutor | PVC |
| Material de condutor | Cabo de cobre |
| Tensão nominal da linha | 300 V |
| Tensão de teste da linha | 2000 V |
| Propriedades especiais | isento de silicone |
| Anti-inflamabilidade | conforme DIN EN 50265 |
| Resistência ao óleo | conforme VDE 0472 Parte 803 |
| Outras resistências | boa resistência a produtos químicos |
| Temperatura ambiente (funcionamento) | -40 °C ... 90 °C (Cabo, disposição fixa) |
| -5 °C ... 80 °C (Cabo, disposição móvel) |
Classificações
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
