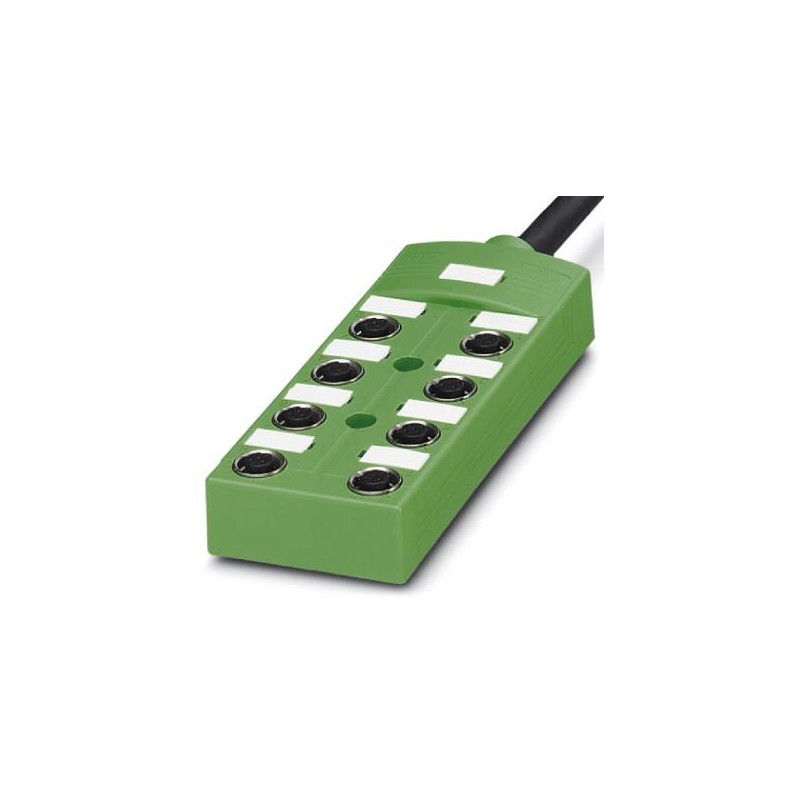

SACB-8/16-20,0PUR SCO 1401305 PHOENIX CONTACT Sensor-/Aktor-Box
SACB-8/16-20,0PUR SCO
1401305
PHOENIX_CONTACT
Sensor-/Aktor-Box
Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1401305 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 25 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356548731 |
| Gewicht pro Stück (exklusive Verpackung) | 4.085,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 4.085,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsspannung | 120 V |
|---|---|
| Betriebsspannung maximal Umax | 135 V |
| Strombelastbarkeit je E/A-Signal | 2 A |
| Strombelastbarkeit je Steckplatz | 4 A |
| Bemessungsstrom gesamt | 12 A |
| Polzahl | 5 |
| Anzahl der Steckplätze | 8 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Umgebungsbedingungen
| Schutzart | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 90 °C |
| -40 °C ... 90 °C (bei fester Verlegung) | |
| -5 °C ... 80 °C (bei beweglicher Verlegung) |
Materialangaben
| Material Gehäuse | PBT |
|---|---|
| Material Vergussmasse | PUR |
| Material Kontakt | Cu-Legierung |
| Material Kontaktoberfläche | vergoldet |
| Material Kontaktträger | PA |
| Material Gewindehülse | Zink-Druckguss |
| Material Gewindehülseoberfläche | vernickelt |
| Material O-Ring | NBR |
Anschlussbelegung
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 120 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Leitung
| Kabeltyp | PUR/PVC schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | PUR |
| Kabelkurzzeichen | LiYY11Y-HF |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Leiterquerschnitt | 16x 0,5 mm² (Signalleitung) |
| 3x 1 mm² (Energieleitung) | |
| AWG Signalleitung | 20 |
| AWG Spannungsversorgung | 17 |
| Leiteraufbau Signalleitung | 28x 0,15 mm |
| Leiteraufbau Spannungsversorgung | 56x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,5 mm ±0,1 mm (Signalleitung) |
| 2,1 mm ±0,1 mm (Energieleitung) | |
| Aderfarben | braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett, grau/rosa, rot/blau, weiß/grün, braun/grün, weiß/gelb, gelb/braun, weiß/grau, grau/braun |
| Gesamtverseilung | Adern in Lagen verseilt |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Innenmantel | ≥ 0,15 mm |
| Wandstärke Außenmantel | ≥ 0,76 mm |
| Kabelaußendurchmesser D | 10,5 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 7,5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 1500000 |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 2 m |
| Verfahrgeschwindigkeit | 2 m/s |
| Kabelgewicht | 183,7 kg/km |
| Außenmantel, Material | PUR |
| Material Innenmantel | PVC |
| Material Aderisolation | PVC |
| Material Leiter | blanke Cu-Litze |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V |
| Besondere Eigenschaften | silikonfrei |
| Flammwidrigkeit | nach DIN EN 50265 |
| Ölbeständigkeit | nach VDE 0472 Teil 803 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
