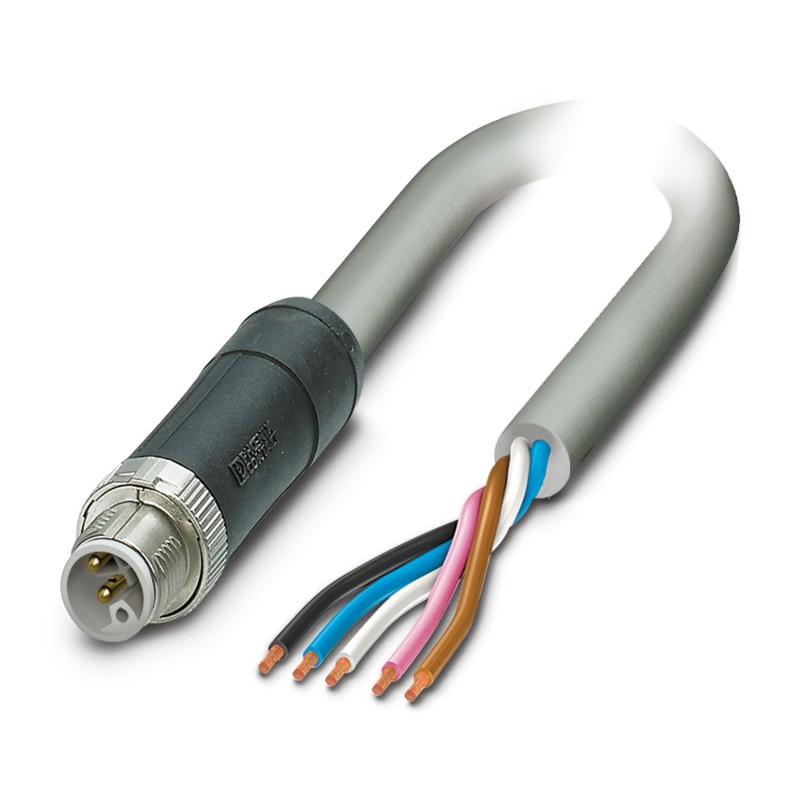

SAC-5P-M12MSL/ 3,0-280 FE 1414887 PHOENIX CONTACT Cabo de alimentação Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SAC-5P-M12MSL/ 3,0-280 FE 1414887 PHOENIX CONTACT Cabo de alimentação

SAC-5P-M12MSL/ 3,0-280 FE

1414887

PHOENIX_CONTACT

Cabo de alimentação

Cabo de alimentação, 5 polos sem halogênio, conector M12 reto, codificação: L, para extremidade livre do cabo, comprimento do cabo: 3 m, para corrente contínua de até 16 A / 63 V

Power cable, 5-position, PUR halogen-free, gray RAL 7001, Plug straight M12, coding: L, on free cable end, cable length: 3 m, for direct current up to 16 A/63 V

Mais detalhes


Sensores > Cabo do sensor-atuador pré-fabricado

Cabos, sensores e atuadores

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $63.46
Preço unitário: $63.46
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePower cable
ApplicationPower supply
Number of positions5
No. of cable outlets1
Shieldedno
CodingL
Data management status
Article revision07
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Material specifications
Flammability rating according to UL 94V0
Material of grip bodyPP
Contact materialCuZn
Contact surface materialNi/Au
Contact carrier materialPA
Material for screw connectionZinc die-cast, nickel-plated
Electrical properties
Insulation resistance≥ 100 MΩ
Nominal voltage UN63 V DC
Nominal current IN16 A
Mechanical properties
Mechanical data
Insertion/withdrawal cycles≥ 100
Connector
Connection 1
TypePlug straight M12
Coding typeL (Power)
Connection 2
Typefree cable end
Cable/line
Cable length3 m
PUR halogen-free gray [280]
Desenho cotadocukvshylsm.jpg
Cable weight159 kg/km
UL AWM Style80°C/300 V
Number of positions5
Shieldedno
Cable typePUR halogen-free gray [280]
Conductor cross section5x 2.5 mm²
Wire diameter incl. insulation2.65 mm ±0.1 mm
External cable diameter8.60 mm ±0.25 mm
Outer sheath, materialPUR
External sheath, colorgray RAL 7001
Conductor materialBare Cu litz wires
Material wire insulationPP
Single wire, colorbrown, white, blue, black, pink
Thickness, insulation≥ 0.14 mm
Thickness, outer sheathapprox. 0.70 mm
Max. conductor resistance≤ 8 Ω/km (at 20 °C)
Insulation resistance≥ 1 GΩ*km (at 20 °C)
Nominal voltage, cable≤ 300 V AC
Test voltage≥ 3000 V AC (Spark test)
Minimum bending radius, fixed installation5 x D
Minimum bending radius, flexible installation10 x D
Smallest bending radius, fixed installation4 mm
Smallest bending radius, movable installation86 mm
Dynamic load capacity (bending)Max. bending cycles: 4000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s²
Halogen-freein accordance with DIN VDE 0472 part 815
in accordance with DIN EN 50267-2-1
Flame resistanceAccording to UL 758/1581 (Cable Flame)
in accordance with UL 758/1581 FT2
According to DIN EN 60332-2-2 (20 s)
Resistance to oilaccording to DIN EN 60811-404, 168 h at 100 °C
Other resistanceHydrolysis and microbe resistant as per VDE 0282 section 10
Low adhesion
abrasion-resistant
Resistant to salt water
Ambient temperature (operation)-50 °C ... 80 °C (cable, fixed installation)
-30 °C ... 80 °C (Cable, flexible installation)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP65
IP67
Ambient temperature (operation)-25 °C ... 85 °C (Plug / socket)
Standards and regulations
Standard designationM12 connector
Standards/specificationsIEC 61076-2-111

ETIM for 1414887 Sensores (EC001855)
Característica Valor
Número de polos (EF001391) 5
Tipo de conexão elétrica, do lado do campo (EF005525) M12
Tipo de contato por ficha, do lado do campo (EF006269) Macho (ficha)
Posicionamento da alimentação do cabo, do lado do campo (EF005928) Direito
Tipo de conexão elétrica, do lado da caixa (EF005524) Outro
Posicionamento da alimentação do cabo, do lado da caixa (EF005927) Outro
Comprimento do cabo (EF000536) 3 m
Material do revestimento do cabo (EF004136) Outro
Livre de halogéneo (EF000025) Sim
Cor da bainha do cabo (EF008249) Outro
Com indicação LED (EF005950) Não
Blindado (EF000881) Não
Vulcanizar (EF004115) Não
Material de contato do corpo base (EF008248) Outro
Material da superfície de contato (EF004020) Outro
Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) -50 °C
Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) -30 °C
Tensão especificada de funcionamento (EF000228) 63 V
Grau de proteção (IP) (EF005474) IP65

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX CONNECTORS EN.pdf 57 Mbytes
