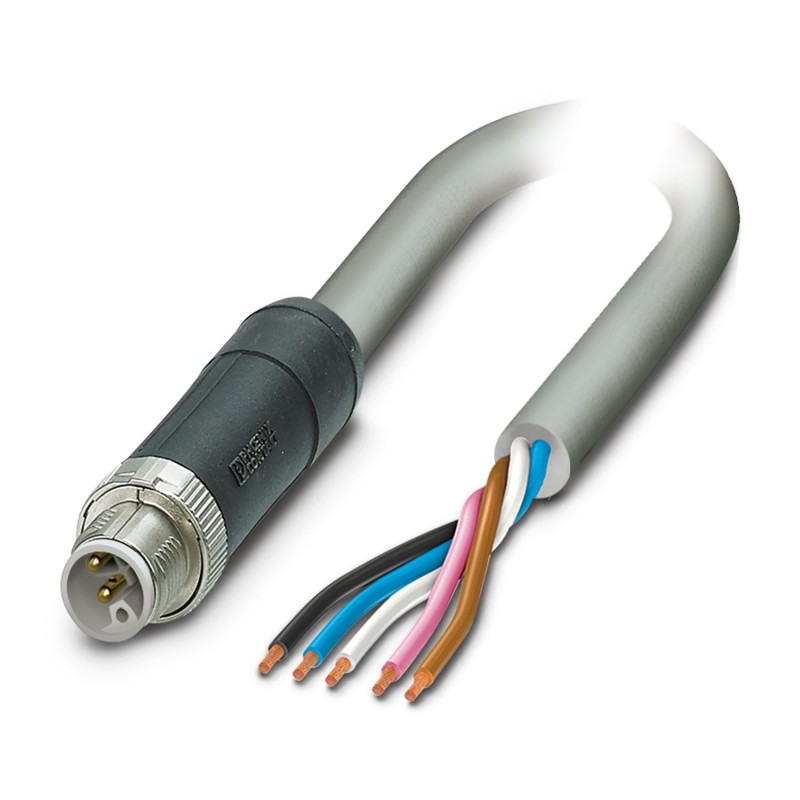

SAC-5P-M12MSL/ 3,0-280 FE 1414887 PHOENIX CONTACT Câble d'alimentation
SAC-5P-M12MSL/ 3,0-280 FE
1414887
PHOENIX_CONTACT
Câble d'alimentation
Câble d’alimentation, 5 pôles sans halogène, connecteur droit M12, codage : L, à l’extrémité du câble libre, longueur du câble : 3 m, pour courant continu jusqu’à 16 A / 63 V
Câble d'alimentation, 5-pôles, PUR exempt d'halogène, gris RAL 7001, connecteur mâle droit M12, codage: L, sur extrémité libre, longueur de câble: 3 m, pour courant continu jusque 16 A / 63 V
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de puissance |
| Application | Alimentation en énergie |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | L |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | PP |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 63 V DC |
| Intensité nominale IN | 16 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Type de codage | L (Alimentation) |
| Raccordement 2 | |
| Type | extrémité libre |
| Longueur du câble | 3 m |
| PUR exempt d'halogène gris [280] | |
| Dessin coté |  |
| Poids de gaine | 159 kg/km |
| Style UL AWM | 80 °C / 300 V |
| Nombre de pôles | 5 |
| Blindé | non |
| Type | PUR exempt d'halogène gris [280] |
| Section de câble | 5x 2,5 mm² |
| Diamètre de fil avec isolant | 2,65 mm ±0,1 mm |
| Diamètre extérieur du câble | 8,60 mm ±0,25 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris RAL 7001 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir, rose |
| Epaisseur isolement | ≥ 0,14 mm |
| Epaisseur gaine extérieure | env. 0,70 mm |
| Résistance max. du conducteur | ≤ 8 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 1 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai | ≥ 3000 V AC (Test d'étincelles) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 4 mm |
| Rayon de courbure minimal, pose souple | 86 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 4000000, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à la propagation des flammes | selon UL 758/1581 (Cable Flame) |
| selon UL 758/1581 FT2 | |
| selon DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-404, 168 h à 100 °C |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Non adhésif | |
| résistant à l'usure | |
| résistant à l'eau de mer | |
| Température ambiante (fonctionnement) | -50 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-111 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -50 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -30 °C |
| Tension assignée (EF000228) | 63 V |
| Classe de protection (IP) (EF005474) | IP65 |
