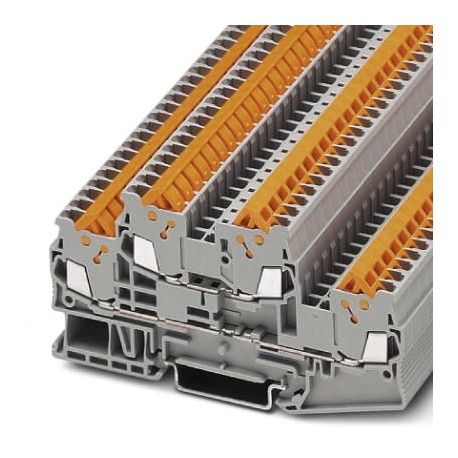

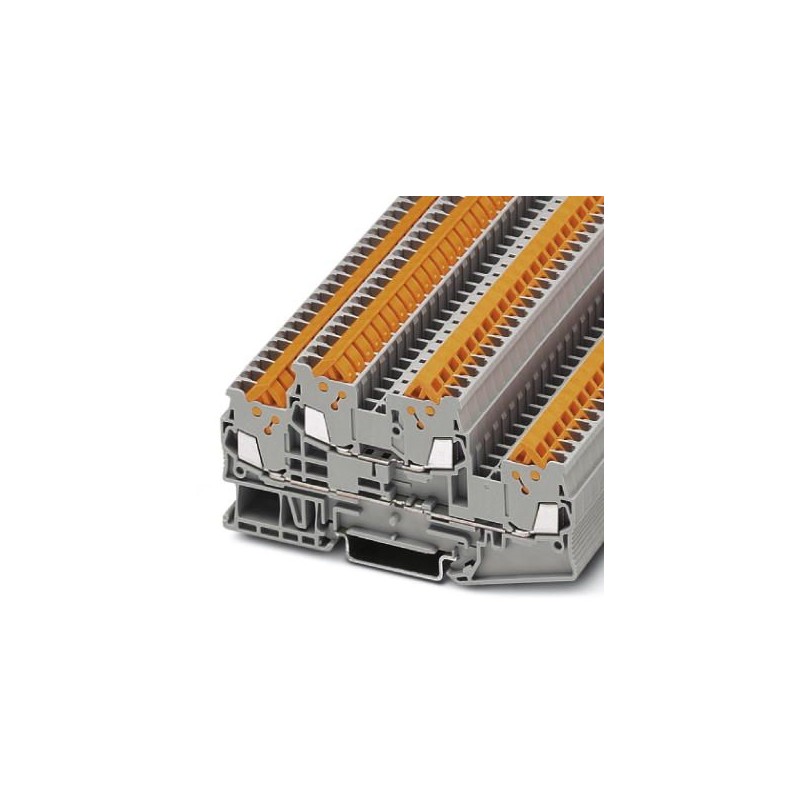

QTTCB 1,5 RD 3205118 PHOENIX CONTACT Bornes de dois níveis
QTTCB 1,5 RD
3205118
PHOENIX_CONTACT
50
Bornes de dois níveis
Régua de terminais de dois níveis, tensão nominal: 500 V, corrente nominal: 17,5 A, tipo de conexão: Conexão rápida, 1º e 2º andar, Seção transversal de dimensionamento: 1,5 mm², seção transversal: 0,25 mm² - 1,5 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: vermelho
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3205118 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626387345 |
| Peso por unidade (exclusive embalagem) | 16,570 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Número de níveis | 2 |
|---|---|
| Número de conexões | 4 |
| Potenciais | 2 |
| Bitola nominal | 1,5 mm² |
| Cor | vermelho |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Área de aplicação | Construção de máquinas |
| Construção de instalações | |
| Indústria de processamento | |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,56 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Temperatura ambiente (acionamento) | -10 °C ... 90 °C |
| Corrente de carga máxima | 17,5 A (com bitola de condutor de 1,5 mm²) |
| Corrente nominal IN | 17,5 A |
| Tensão UN | 500 V |
| Parede lateral aberta | Sim |
Medidas
| Largura | 5,2 mm |
|---|---|
| Largura da tampa | 2,2 mm |
| Comprimento | 99,6 mm |
| Altura NS 35/7,5 | 49,9 mm |
| Altura NS 35/15 | 57,4 mm |
Dados de conexão
| Tipo de conexão | Conexão rápida |
|---|---|
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 0,25 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Bitola do condutor flexível mín. | 0,25 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 16 |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 1,5 mm² |
| Conexão conforme norma | IEC/EN 60079-7 |
| Perfil do condutor rígido mín. | 0,25 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Bitola do condutor flexível mín. | 0,25 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Material isolamento do fio | PVC / PE |
| Montagem do cabo conforme VDE 0295 / menor diâmetro do fio | VDE 0295 classe 1-5 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 78 Mbytes |
|
