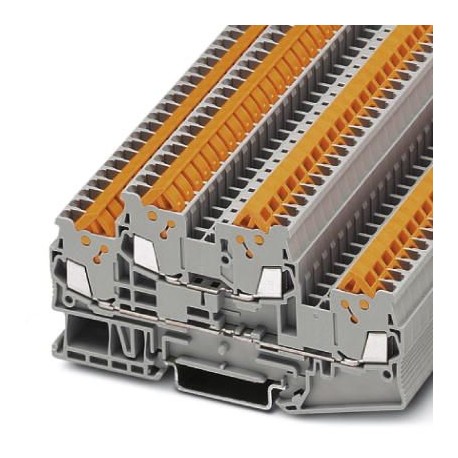

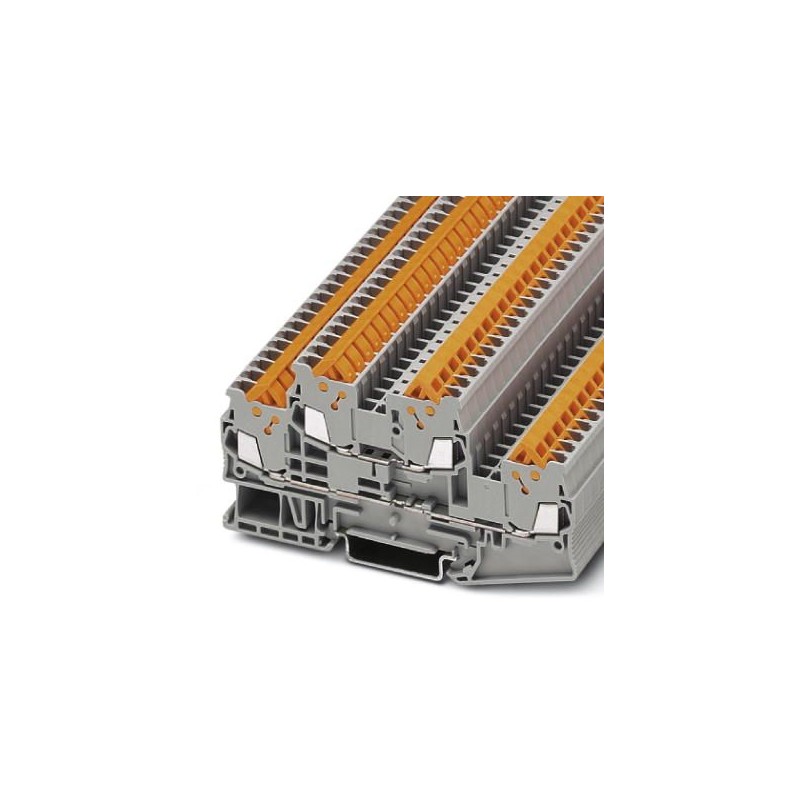

QTTCB 1,5 RD 3205118 PHOENIX CONTACT Morsetto a due piani
QTTCB 1,5 RD
3205118
PHOENIX_CONTACT
50
Morsetto a due piani
Morsettiera a due livelli, tensione nominale: 500 V, corrente nominale: 17,5 A, tipo di collegamento: Attacco rapido, 1° e 2° piano, Sezione dimensionale: 1,5 mm², sezione: 0,25 mm² - 1,5 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: rosso
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3205118 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE3114 - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626387345 |
| Peso per pezzo (confezione esclusa) | 16,570 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 4 |
| Potenziali | 2 |
| Sezione nominale | 1,5 mm² |
| Colore | rosso |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Campo di applicazione | Costruzione di macchine |
| Costruzione di impianti | |
| Industria dei processi | |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,56 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Temperatura ambiente (attivazione) | -10 °C ... 90 °C |
| Corrente di carico massima | 17,5 A (con una sezione conduttore di 1,5 mm2) |
| Corrente nominale IN | 17,5 A |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | Sì |
Dimensioni
| Larghezza | 5,2 mm |
|---|---|
| Spessore della piastra terminale | 2,2 mm |
| Lunghezza | 99,6 mm |
| Altezza NS 35/7,5 | 49,9 mm |
| Altezza NS 35/15 | 57,4 mm |
Dati di collegamento
| Collegamento | Connessione rapida |
|---|---|
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 0,25 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Sezione conduttore flessibile min. | 0,25 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 16 |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,2 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Attacco a norma | IEC/EN 60079-7 |
| Sezione conduttore rigido min. | 0,25 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Sezione conduttore flessibile min. | 0,25 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Materiale, isolamento fili | PVC / PE |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 Kl.1-5 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
