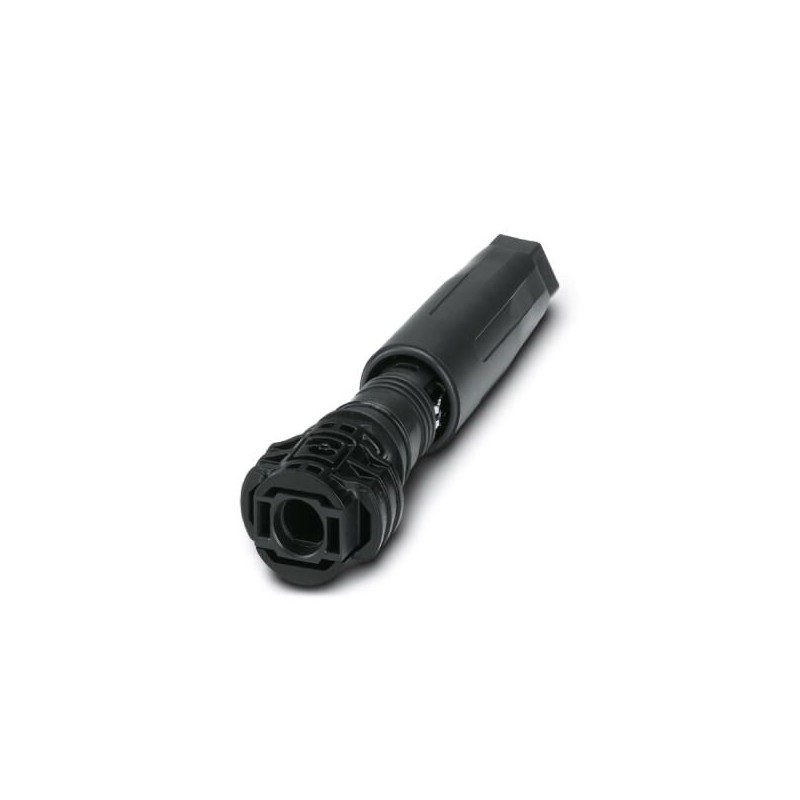

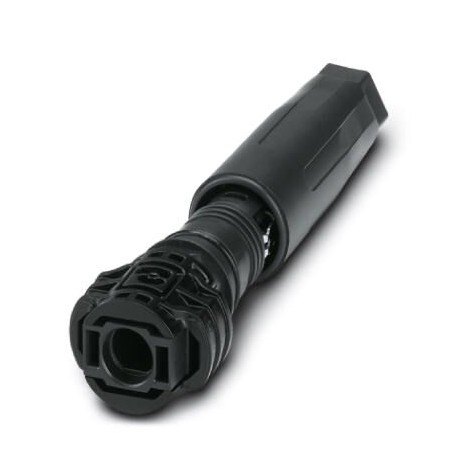

PV-C4M-S 2,5-6 (-) 1020775 PHOENIX CONTACT Conector PV-C4M-S 2,5-6 (-) 1020775
PV-C4M-S 2,5-6 (-)
1020775
PHOENIX_CONTACT
50
Conector - PV-C4M-S 2,5-6 (-) - 1020775
Conector, Família de produtos: Sunclix, material da caixa: EPI, cor: preto, número de polos: 1, seção transversal mínima do condutor: 2,5 mm², seção transversal máxima do condutor: 6 mm², tensão nominal: 1500 V DC, corrente atribuída: 35 A, Tipo de conexão: acionado por mola, Tipo de conexão de contato: Macho, diâmetro mínimo do cabo: 5 mm, diâmetro máximo do cabo: 8 milímetros
Conectores > Conector redondo, montagem em campo (conector industrial)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Conector plugável fotovoltaico, corrente nominal: 35 A, tensão nominal: 1500 V, tipo de conexão: Força de mola, cor: preto. somente pode ser destravado uma ferramenta
Dados comerciais
| Código do pedido | 1020775 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626511283 |
| Peso por unidade (exclusive embalagem) | 19,602 GRM |
| Número do imposto alfandegário | 85359000 |
| País de origem | DE (Alemanha) |
Medidas
| Diâmetro externo de linha | 5 mm ... 8 mm |
|---|
Condições ambiente
| Grau de proteção (encaixado) | IP66 / IP68 (2 m / 24 h) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Temperatura ambiente (montagem) | -25 °C ... 50 °C |
Geral
| Versão | Pino |
|---|---|
| Torque de aperto da porca | 2 Nm ±0,1 Nm |
| Força de inserção | 45 N ±10 N |
| Força de separação | 250 N ±50 N (em estado travado) |
| Ciclos de encaixe | 100 |
| Tensão nominal | 1500 V |
| Bitola nominal | 6 mm² |
| Classe de proteção | II |
Material
| Cor | preto |
|---|---|
| Material isolante | mPPE |
| Material de contato | Cu |
| Material superfície de contato | Ag |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de conexão
| Tipo de conexão | Força de mola |
|---|---|
| Capacidade de conexão | 2,5 mm² ... 6 mm² |
| Resistência de passagem com condutor conectado | 0,45 mΩ |
| Comprimento de decapagem | 15 mm |
| Tipo de cabo | Cabo H1Z2Z2-K |
Normas e disposições
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss
| eCl@ss 8.0 | 27440102 |
|---|---|
| eCl@ss 9.0 | 27440102 |
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Pino |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 1 |
| Número de contatos de controlo (EF012217) | 0 |
| Para diâmetro externo do cabo (EF009475) | 5 mm |
| Corrente nominal especificada In (EF008250) | 35 A |
| Temperatura ambiente (EF002386) | 85 °C |
| Tensão especificada de funcionamento (EF000228) | 1500 V |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Material da superfície de contato (EF004020) | Estanho |
| Material da caixa protetora (EF001596) | Plástico |
| Revestimento da estrutura (EF001601) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP66 |
| Min. número de ciclos de inserção (EF012212) | 100 |
