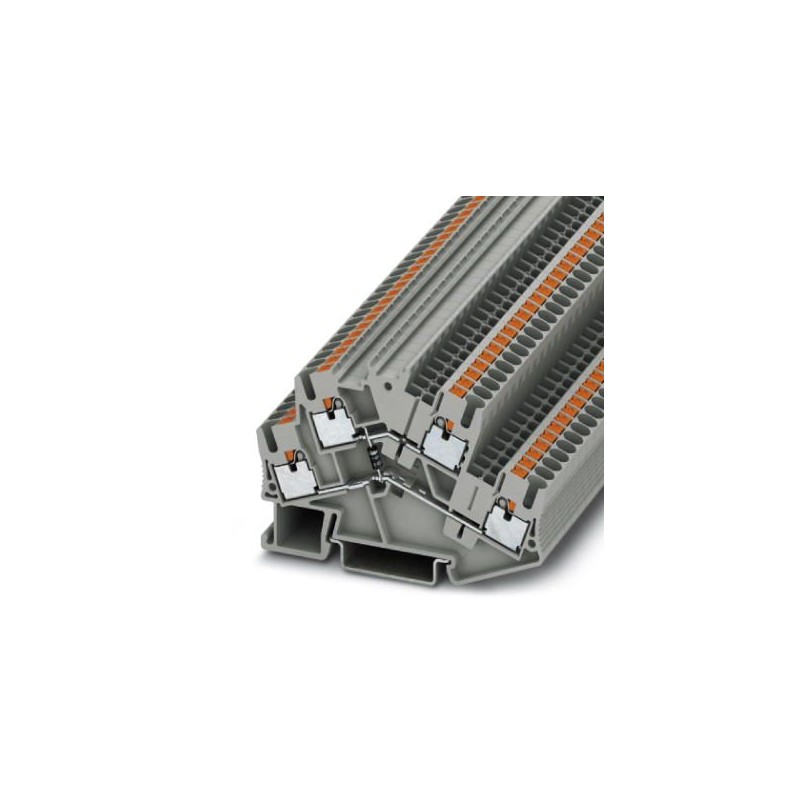

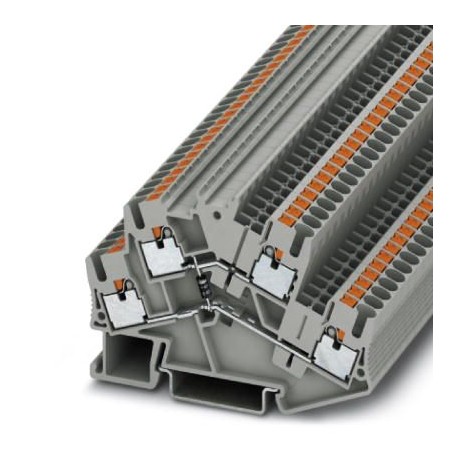

PTTBS 2,5-DIO/U-O CUS 1026166 PHOENIX CONTACT Borne para componentes
PTTBS 2,5-DIO/U-O CUS
1026166
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Borne para componentes
Borne de componentes, com díodo integrado 1N4007, símbolo de comutação detetável no estado montado, tensão nominal: 500 V, corrente nominal: 0,5 A, número de ligações: 4, tipo de ligação: Ligação push-in, 1.º e 2.º andar, Secção de dimensionamento: 2,5 mm², secção de montagem: 0,14 mm² - 4 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: cinzento
Blocos de terminais > Bloco de terminais para o componente
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1026166 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626519135 |
| Peso por unidade (exclusive embalagem) | 12,674 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Nota | A máx. corrente é determinada pelo diodo. Instalado:Diodo 1N 4007, tensão de bloqueio: 1300 V, corrente permanente limite: 0,5 A. |
|---|---|
| Número de níveis | 2 |
| Número de conexões | 4 |
| Bitola nominal | 2,5 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,77 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Corrente nominal IN | 20 A |
| Corrente de carga máxima | 26 A (com bitola de 4 mm²) |
| Tensão UN | 500 V |
| Parede lateral aberta | Sim |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 12 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 0,5 mm² |
| Comprimento de isolamento | 10 mm |
| Pino calibrador | A3 |
Classificações
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141127eCl@ss 8.027141127eCl@ss 9.027141127
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de níveis (EF002659) | 2 |
| Número de fixações por nível (EF002660) | 2 |
| Níveis ligados internamente (EF002661) | Não |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 78 mm |
| Profundidade (EF000049) | 55 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Cinzento |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
