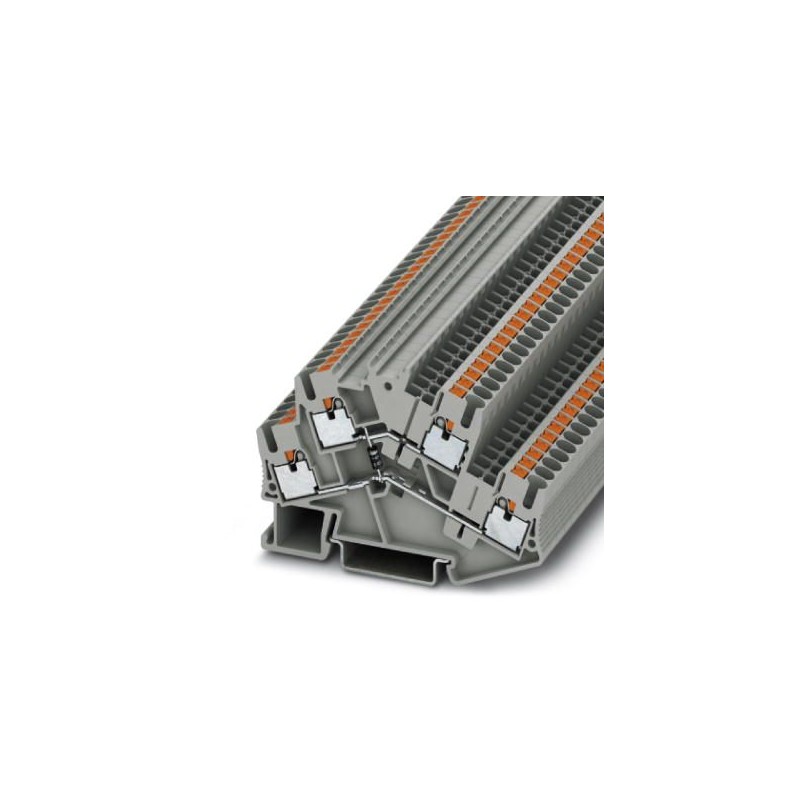

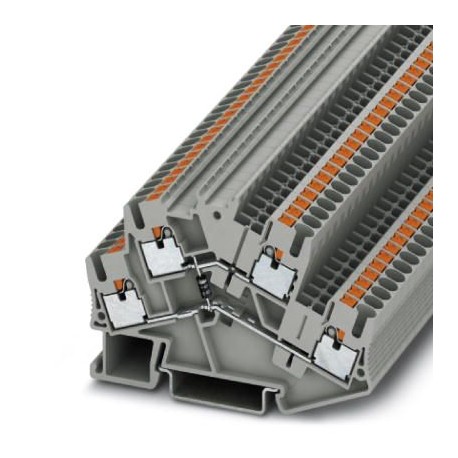

PTTBS 2,5-DIO/U-O CUS 1026166 PHOENIX CONTACT Composant du bloc de jonction
PTTBS 2,5-DIO/U-O CUS
1026166
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Composant du bloc de jonction
Bornier composant, avec diode intégrée 1N4007, symbole de commutation détectable à l’état monté, tension nominale : 500 V, courant nominal : 0,5 A, nombre de connexions : 4, type de connexion : raccord enfichable, 1er et 2e étages, Section de dimensionnement : 2,5 mm², section : 0,14 mm² - 4 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction porte-composant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1026166 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626519135 |
| Poids par pièce (hors emballage) | 0,013 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Remarque | L'intensité maximale est fonction de la diode. Diode 1N 4007 incorporée, tension inverse : 1 300 V, intensité permanente max. : 0,5 A. |
|---|---|
| Nombre d'étages | 2 |
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Intensité nominale IN | 20 A |
| Courant de charge maximal | 26 A (pour une section de conducteur de 4 mm²) |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | oui |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 0,5 mm² |
| Longueur à dénuder | 10 mm |
| Gabarit | A3 |
Classifications
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141127eCl@ss 8.027141127eCl@ss 9.027141127
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Courant assigné In (EF008250) | 0.5 A |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 78 mm |
| Profondeur (EF000049) | 55 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
