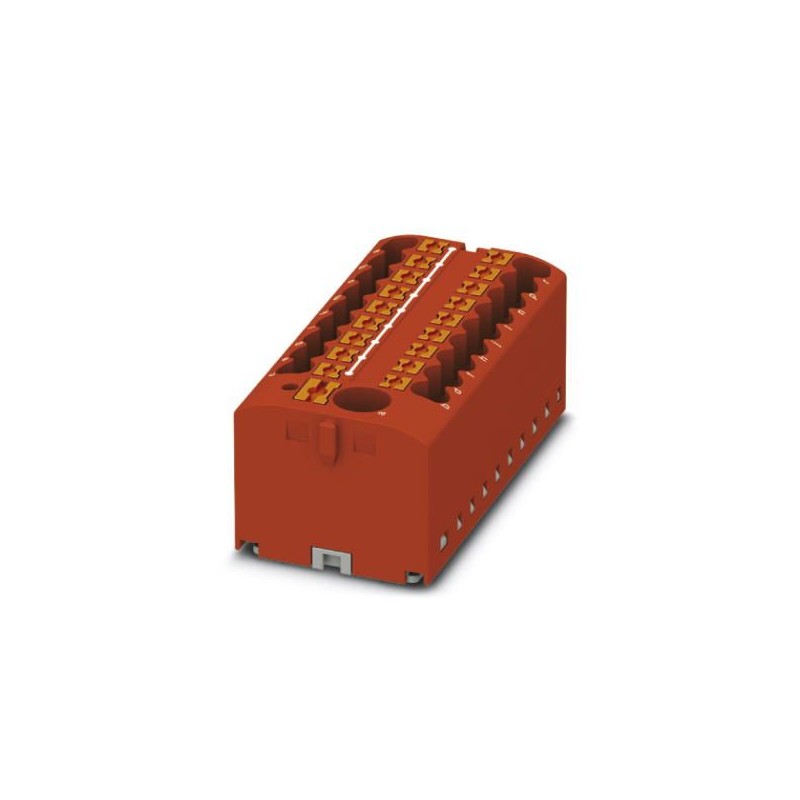

PTFIX 6/18X2,5 RD 3273378 PHOENIX CONTACT Bloco de distribuição
PTFIX 6/18X2,5 RD
3273378
PHOENIX_CONTACT
8
Bloco de distribuição
Bloco de distribuição, Terminal base com potência, tensão nominal: 450 V, corrente nominal: 24 A, número de ligações: 19, tipo de ligação: Ligação push-in, Ramal, secção: 0,14 mm² - 4 mm², Ligação push-in, Ligação coletiva, Secção de dimensionamento: 6 mm², secção: 0,5 mm² - 10 mm², classe de montagem: adaptador de intertravamento em calha, Montagem direta com flange, Aeronaves, cor: vermelho
Blocos de terminais > Terminal de conexão de passagem
Sistema de bloco FIX
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3273378 |
|---|---|
| Quantidade de embalagem (VPE) | 8 Unid |
| Quantidade mínima de pedido | 8 Unid |
| Página de catálogo | Página 143 (C-1-2017) |
| GTIN | 4055626392592 |
| Peso por unidade (exclusive embalagem) | 39,710 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Observação | Instrução para funcionamento Os blocos podem ser jumpeados entre si através do canal de condutores. Pontes conectoras adequadas, ver Acessórios |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 19 |
| Potenciais | 1 |
| Bitola nominal | 2,5 mm² |
| Bitola nominal da alimentação | 6 mm² |
| Cor | vermelho |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,31 W (o valor se refere a um bloco de conexão e se multiplica consoante a atribuição de conexão) |
| Corrente de carga máxima | 32 A (com bitola de 4 mm²) |
| Corrente total máxima | 57 A (com bitola de condutor de 10 mm²) |
| Corrente nominal IN | 24 A |
| Tensão UN | 450 V |
| Corrente de carga máxima | 57 A (com bitola de condutor de 10 mm²) |
| Corrente nominal IN | 41 A (com bitola de condutor de 6 mm²) |
| Parede lateral aberta | Não |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil de categoria 2, na plataforma rotativa |
| Frequência de teste | f1= 5 Hz a f2= 250 Hz |
| Nível ASD | 6,12 (m/s2)2/Hz |
| Aceleração | 3,12 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 30g |
| Duração do choque | 18 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
Dados de conexão
| Conexão de alimentação | Nível de alimentação |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 8 mm ... 10 mm |
| Conexão conforme norma | IEC 60998-2-2 |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 14 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| Pino calibrador | A3 |
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 10 mm ... 12 mm |
| Conexão conforme norma | IEC 60998-2-2 |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 10 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 8 |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor flexível AWG mín. | 20 |
| Bitola do condutor flexível AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 6 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 6 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
Normas e disposições
| Conexão conforme norma | IEC 60998-2-2 |
|---|---|
| IEC 60998-2-2 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Corrente nominal especificada In (EF008250) | 24 A |
| Tensão especificada de funcionamento (EF000228) | 450 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 19 |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 56.5 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidade (EF000049) | 21.7 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Vermelho |
| Níveis ligados internamente (EF002661) | Sim |
