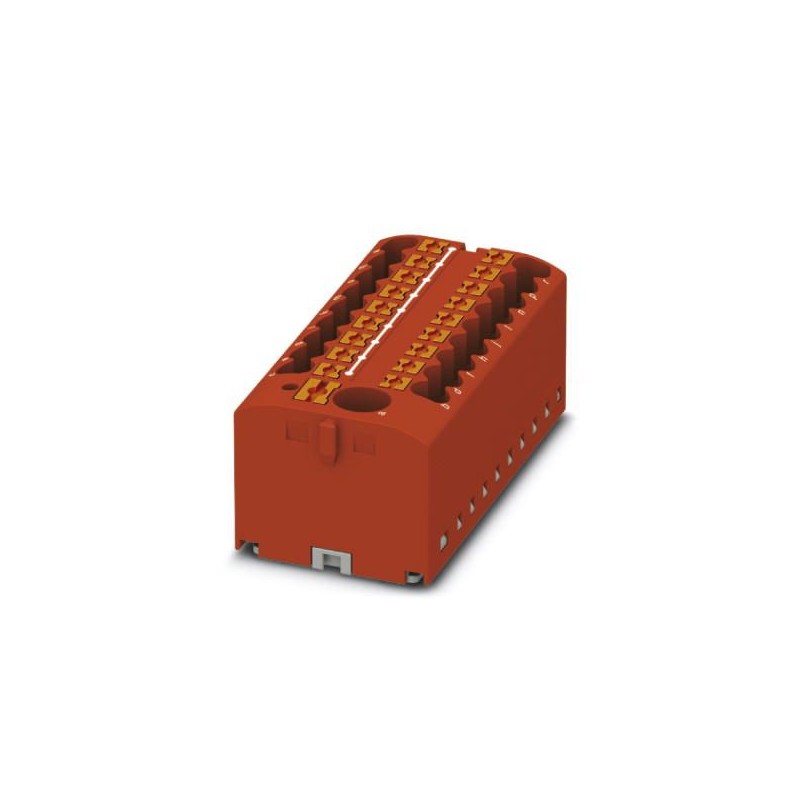

PTFIX 6/18X2,5 RD 3273378 PHOENIX CONTACT Bloque para distribución, Borne de base con alimentación, tensión ..
PTFIX 6/18X2,5 RD
3273378
PHOENIX_CONTACT
8
Bloque para distribución, Borne de base con alimentación, tensión nominal: 450 V, corriente nominal: 24 A, número de conexiones: 19, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm², Derivación, sección: 0,14 mm² - 4 mm², Conexión push-in, Conexión colectiva, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm², clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: rojo
Bloques de terminales > Terminal de conexión de paso
Sistema de bloque FIX
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3273378 |
|---|---|
| Unidad de embalaje | 8 pcs |
| Clave de venta | BE2269 - |
| Cantidad de pedido mínima | 8 pcs |
| Página del catálogo | Página 143 (C_1_2017) |
| EAN | 4055626392592 |
| Peso por unidad (sin incluir el embalaje) | 39,710 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Observación | Observación referente al funcionamiento Los bloques se pueden puentear entre sí mediante el canal de conductores. Puentes enchufables adaptados, véanse accesorios |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 19 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Sección nominal alimentación | 6 mm² |
| Color | rojo |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 1,31 W (el valor se refiere a un bloque de conexiones y se reproduce según la asignación de conexiones) |
| Corriente de carga máxima | 32 A (con una sección de conductor de 4 mm²) |
| Corriente suma máxima | 57 A (con una sección de conductor de 10 mm²) |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 450 V |
| Corriente de carga máxima | 57 A (con una sección de conductor de 10 mm²) |
| Corriente nominal IN | 41 A (con una sección de conductor de 6 mm²) |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s2)2/Hz |
| Aceleración | 3,12 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Datos de conexión
| Conexión de alimentación | Planta de alimentación |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 8 mm ... 10 mm |
| Conexión según norma | IEC 60998-2-2 |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Calibre macho | A3 |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 10 mm ... 12 mm |
| Conexión según norma | IEC 60998-2-2 |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 20 |
| Sección del conductor flexible AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
Normas y especificaciones
| Conexión según norma | IEC 60998-2-2 |
|---|---|
| IEC 60998-2-2 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 450 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 19 |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 56.5 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidad (EF000049) | 21.7 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Rojo |
| Pisos puenteados internamente (EF002661) | Sí |
