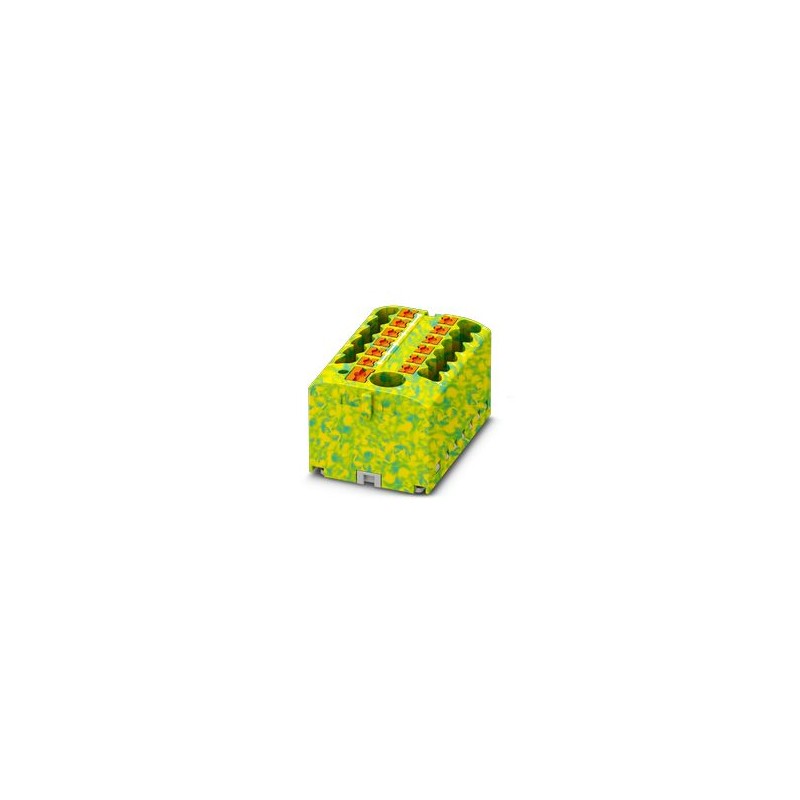

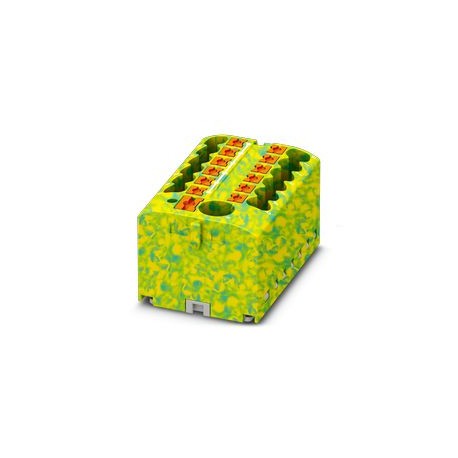

PTFIX 6/12X2,5 GNYE 1091671 PHOENIX CONTACT Bloco para distribuição, Borne de base com alimentação, Os bloco.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTFIX 6/12X2,5 GNYE 1091671 PHOENIX CONTACT Bloco para distribuição, Borne de base com alimentação, Os bloco..

PTFIX 6/12X2,5 GNYE

1091671

PHOENIX_CONTACT

8

Bloco para distribuição, Borne de base com alimentação, Os blocos podem transpor entre si usando o canal de condutores. Pontes de encaixe adaptados, ver acessórios, tensão nominal: 450 V, corrente nominal: 24 A, tipo de Conexão: Conexão push-in, Conexão push-in, número de conexões: 13, seção: 0,14 mm2-4 mm2, calibre de diâmetro de fios: 26-12, largura: 41 cm, altura: 21,7 mm, cor: verde/amarelo, tipo de montagem: Aéreo, Montagem direta com uma flange, colar

Bloco de distribuição, Terminal de base com potência, tensão nominal: 450 V, corrente nominal: 24 A, número de ligações: 13, tipo de ligação: Ligação push-in, Ramal, secção: 0,14 mm² - 4 mm², Ligação push-in, Ligação coletiva, Secção de dimensionamento: 6 mm², secção: 0,5 mm² - 10 mm², classe de montagem: Antena, cor: verde/amarelo

Distribution block, Basic terminal block with supply, nom. voltage: 450 V, nominal current: 24 A, number of connections: 13, connection method: Push-in connection, Load contact, cross section: 0.14 mm2 - 4 mm2, Push-in connection, Line contact, Rated cross section: 6 mm2, cross section: 0.5 mm2 - 10 mm2, mounting type: for snapping onto a DIN rail adapter, Direct mounting with flange, Free-hanging, color: green/yellow

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Sistema de bloco FIX

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $69.92
Preço unitário: $8.74
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
Generalthe blocks can be bridged with one another via the conductor shaft, for corresponding plug-in bridges, see accessories
General
NoteThe maximum load current of a single clamping unit must not be exceeded.
For power distribution applications, IEC 60364-4-43.2008; modified + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff must be observed!
Product properties
Product typeDistributor terminal block
Number of connections13
Number of rows1
Potentials1
Insulation characteristics
Overvoltage categoryIII
Degree of pollution3
Electrical properties
Rated surge voltage6 kV
Maximum power dissipation for nominal condition0.77 W
Connection data
Service Entranceyes
Number of connections per level13
Nominal cross section2.5 mm²
Rated cross section AWG14
Cross section AWG(converted acc. to IEC)
Line contact
Stripping length10 mm ... 12 mm
Connection in acc. with standardIEC 60998-2-2
Conductor cross section rigid0.5 mm² ... 10 mm²
Cross section AWG20 ... 8 (converted acc. to IEC)
Conductor cross section flexible0.5 mm² ... 10 mm²
Conductor cross section, flexible [AWG]20 ... 10 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.5 mm² ... 6 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.5 mm² ... 6 mm²
Conductor cross-section flexible (2 conductors with the same cross-section, with TWIN ferrule and plastic sleeve)0.5 mm² ... 1.5 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 1.5 mm²
Nominal current41 A (with 6 mm² conductor cross section)
Maximum load current57 A (with 10 mm² conductor cross section)
Nominal cross section6 mm²
Load contact
Stripping length8 mm ... 10 mm
Internal cylindrical gageA3
Connection in acc. with standardIEC 60998-2-2
Conductor cross section rigid0.14 mm² ... 4 mm²
Cross section AWG26 ... 12 (converted acc. to IEC)
Conductor cross section flexible0.14 mm² ... 2.5 mm²
Conductor cross section, flexible [AWG]26 ... 14 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.14 mm² ... 2.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.14 mm² ... 2.5 mm²
Nominal current24 A
Maximum load current32 A (with 4 mm² conductor cross section)
Maximum total current57 A (with 10 mm² conductor cross section)
Nominal voltage450 V
Line contact Connection cross sections directly pluggable
Conductor cross section rigid1 mm² ... 10 mm²
Conductor cross-section flexible (ferrule without plastic sleeve)1 mm² ... 6 mm²
Flexible conductor cross section (ferrule with plastic sleeve)1 mm² ... 6 mm²
Load contact Connection cross sections directly pluggable
Conductor cross section rigid0.34 mm² ... 4 mm²
Conductor cross section, rigid [AWG]24 ... 12 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.34 mm² ... 2.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.34 mm² ... 2.5 mm²
Dimensions
Width41 mm
Height28.6 mm
Depth21.7 mm
Material specifications
Colorgreen/yellow
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))130 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)28 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Mechanical properties
Mechanical data
Open side panelNo
Mechanical tests
Attachment on the carrier
DIN rail/fixing supportNS 35/NS 15
ResultTest passed
Environmental and real-life conditions
Needle-flame test
Time of exposure30 s
ResultTest passed
Oscillation/broadband noise
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
SpectrumService life test category 2, bogie-mounted
Frequencyf1= 5 Hz to f2= 250 Hz
ASD level6.12 (m/s²)²/Hz
Acceleration3.12g
Test duration per axis5 h
Test directionsX-, Y- and Z-axis
ResultTest passed
Shocks
SpecificationDIN EN 50155 (VDE 0115-200):2008-03
Pulse shapeHalf-sine
Acceleration30g
Shock duration18 ms
Number of shocks per direction3
Test directionsX-, Y- and Z-axis (pos. and neg.)
ResultTest passed
Ambient conditions
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60998-2-2
IEC 60998-2-2
Mounting
Mounting typefor snapping onto a DIN rail adapter
Direct mounting with flange
Free-hanging

ETIM for 1091671 Bloco de terminais (EC000897)
Característica Valor
Corrente nominal especificada In (EF008250) 24 A
Tensão especificada de funcionamento (EF000228) 450 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 13
Material do corpo isolante (EF007543) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 41 mm
Altura (EF000040) 28.6 mm
Profundidade (EF000049) 21.7 mm
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Verde amarelo
Níveis ligados internamente (EF002661) Sim
