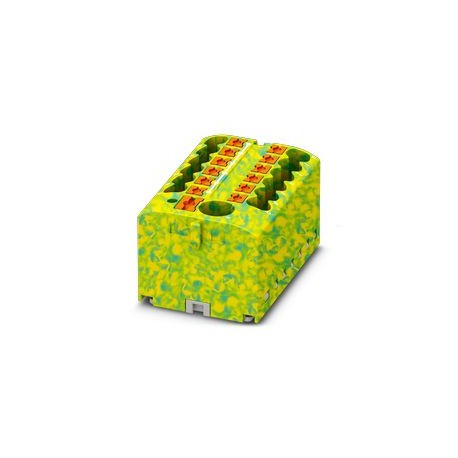

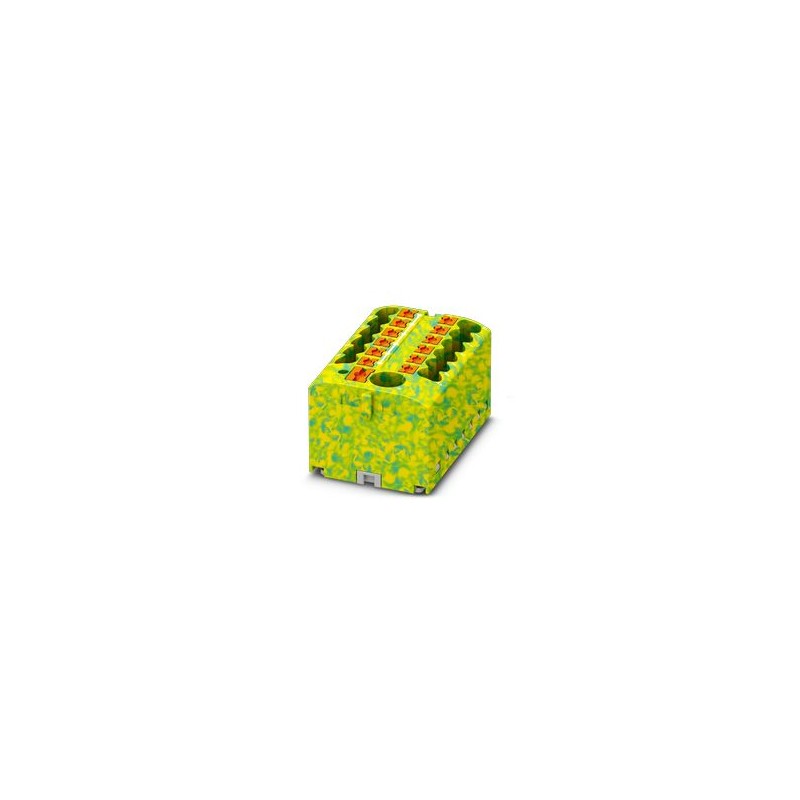

PTFIX 6/12X2,5 GNYE 1091671 PHOENIX CONTACT Bloc de distribution, le Terminal de base avec La puissance, les..
PTFIX 6/12X2,5 GNYE
1091671
PHOENIX_CONTACT
8
Bloc de distribution, le Terminal de base avec La puissance, les blocs peuvent être de transition entre eux par le canal des pilotes. Les ponts plug-in adapté, voir accessoires, tension nominale: 450 V, courant nominal: 24 A, type de Raccordement: Raccordement push-in de Raccordement push-in, nombre de connexions: 13, section: 0,14 mm2-4 mm2, AWG: 26-12, largeur: 41 mm, hauteur: 21,7 mm, couleur: vert/jaune, type de montage: Aérienne, à Montage direct avec une bride, coller
Bloc de distribution, Borne de base avec alimentation, tension nominale : 450 V, courant nominal : 24 A, nombre de connexions : 13, type de connexion : Raccord enfichable, Dérivation, section : 0,14 mm² - 4 mm², Raccord enfichable, Raccord collectif, Section de dimensionnement : 6 mm², section : 0,5 mm² - 10 mm², classe de montage : Antenne, couleur : vert/jaune
Bloc distributeur, Module de base avec alimentation, tension nominale: 450 V, intensité nominale: 24 A, nombre de connexions: 13, type de raccordement: Raccordement Push-in, Dérivation, section : 0,14 mm2 - 4 mm2, Raccordement Push-in, Raccordement collectif, Section de référence: 6 mm2, section : 0,5 mm2 - 10 mm2, type de montage: encliquetage sur l'adaptateur de profilé, Montage direct avec bride, Volant, coloris: vert/jaune
Blocs de jonction > Bloc de jonction traversant
Système de bloc FIX
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | les blocs peuvent être pontés les uns avec les autres par l'orifice du conducteur, ponts enfichables correspondants, voir accessoires |
| Généralités | |
| Remarque | Il ne faut pas dépasser le courant de charge max. des différents points de connexion. |
| Pour les applications de distribution d'énergie, il faut respecter la norme CEI 60364-4-43:2008, modifiée + rectifiée Oct. 2008 (DIN VDE 0100-430:2010-10) Paragraphe 433.2 et suivants ! | |
| Type de produit | Bloc distributeur |
| Nombre de connexions | 13 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Alimentation | oui |
| Nombre de raccordements par étage | 13 |
| Section nominale | 2,5 mm² |
| Section assignée AWG | 14 |
| Section du conducteur AWG | (conversion selon CEI) |
| Raccordement collectif | |
| Longueur à dénuder | 10 mm ... 12 mm |
| Connexion selon la norme | CEI 60998-2-2 |
| Section de conducteur rigide | 0,5 mm² ... 10 mm² |
| Section du conducteur AWG | 20 ... 8 (conversion selon CEI) |
| Section de conducteur souple | 0,5 mm² ... 10 mm² |
| Section de conducteur souple [AWG] | 20 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 6 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 0,5 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 41 A (pour une section de conducteur de 6 mm²) |
| Courant de charge maximal | 57 A (pour section de conducteur 10 mm²) |
| Section nominale | 6 mm² |
| Dérivation | |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A3 |
| Connexion selon la norme | CEI 60998-2-2 |
| Section de conducteur rigide | 0,14 mm² ... 4 mm² |
| Section du conducteur AWG | 26 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 26 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Int. nom. | 24 A |
| Courant de charge maximal | 32 A (pour une section de conducteur de 4 mm²) |
| Courant cumulé maximal | 57 A (pour section de conducteur 10 mm²) |
| Tension nominale | 450 V |
| Raccordement collectif Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 1 mm² ... 10 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 1 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 1 mm² ... 6 mm² |
| Dérivation Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,34 mm² ... 4 mm² |
| Section de conducteur rigide [AWG] | 24 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,34 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,34 mm² ... 2,5 mm² |
| Largeur | 41 mm |
| Hauteur | 28,6 mm |
| Profondeur | 21,7 mm |
| Coloris | vert/jaune |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35/NS 15 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1= 5 Hz à f2= 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60998-2-2 |
| CEI 60998-2-2 |
| Type de montage | encliquetage sur l'adaptateur de profilé |
| Montage direct avec bride | |
| Volant |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 450 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 13 |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 41 mm |
| Hauteur (EF000040) | 28.6 mm |
| Profondeur (EF000049) | 21.7 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Vert/jaune |
| Étages reliés à l'intérieur (EF002661) | Oui |
