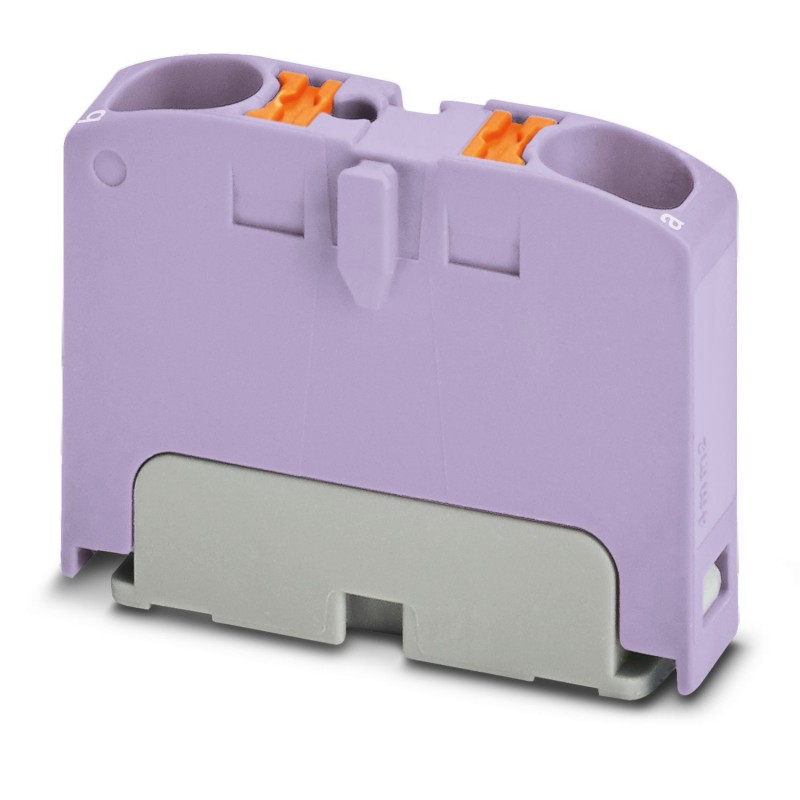

PTFIX 2X4 VT 1028368 PHOENIX CONTACT Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente..
PTFIX 2X4 VT
1028368
PHOENIX_CONTACT
50
Bloco para distribuição, Borne de base, tensão nominal: 450 V, corrente nominal: 32, tipo de Conexão: Conexão push-in, número de conexões: 2, seção: 0,2 mm2-6 mm2, calibre de diâmetro de fios: 24-10, largura: 6,2 mm, altura: 21,7 mm, cor: violeta, tipo de montagem: encravar no adaptador para trilho
Bloco de distribuição, Terminal de base, tensão nominal: 800 V, corrente nominal: 32 A, número de ligações: 2, tipo de ligação: Ligação push-in, Secção de dimensionamento: 4 mm², Secção de montagem: 0,2 mm² - 6 mm², classe de montagem: adaptador de intertravamento em calha, Montagem direta com flange, Antena, cor: violeta
Monobloco, Terminal de base, tensão nominal: 450 V, número de ligações: 2, tipo de ligação: Ligação push-in, Ligação push-in, Secção de dimensionamento: 4 mm2, Secção transversal: 0,2 mm2 - 6 mm2, classe de montagem: adaptador de intertravamento em calha, Montagem direta com flange, Antena, cor: violeta
Blocos de terminais > Terminal de conexão de passagem
Sistema de bloco FIX
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Tipo de produto | Terminal de distribuição |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 02 |
| Propriedades de isolamento | |
| Categoria de supervoltagem | Iii |
| Dimensionamento de Tensão Transiente | 8 kV |
| Potência Máxima Dissipada com Condição Nominal | 1,02 W |
| Número de conexões por andar | 2 |
| Seção nominal | 4 mm² |
| Seção de dimensionamento AWG | 12 |
| Comprimento da casca | 10 milímetros ... 12 milímetros |
| Calibre masculino | A4 |
| Conexão de acordo com o padrão | IEC 60998-2-2 |
| Tensão nominal | 450 V (de acordo com IEC 60998-2-2) |
| Comprimento da casca | 10 milímetros ... 12 milímetros |
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
| Seção rígida do condutor | 0,2 mm² ... 6 mm² |
| Seção de condutores AWG | 24 ... 10 (Convertido de acordo com IEC) |
| Seção flexível do condutor | 0,2 mm² ... 4 mm² |
| Seção de arame flexível [AWG] | 24 ... 12 (Convertido de acordo com IEC) |
| Seção flexível do cabo (biqueira sem manga plástica) | 0,2 mm² ... 4 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 0,2 mm² ... 4 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 0,5 mm² ... 1 mm² |
| Corrente nominal | 32 A |
| Corrente máxima de carga | 38 A (bei 6 mm² Leiterquerschnitt starr) |
| Corrente de soma máxima | A corrente máxima de carga dos vários pontos terminais não deve ser excedida. |
| Tensão nominal | 800 V |
| Observação | A IEC 60947-7-1 aplica-se apenas ao uso de acessórios de fixação. |
| Seção nominal | 4 mm² |
| Seção de conexão diretamente conectável | |
| Seção rígida do condutor | 0,5 mm² ... ² de 6 milímetros |
| Seção de arame rígido [AWG] | 20 ... 10 (Convertido de acordo com IEC) |
| Seção flexível do cabo (biqueira sem manga plástica) | 0,75 mm² ... 4 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 0,5 mm² ... 4 mm² |
| Largura | 6,2 milímetros |
| altura | 28,6 milímetros |
| profundidade | 21,7 milímetros |
| cor | violeta (RAL 4005) |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Grupo de material isolante | eu |
| Material isolante | PAPAI |
| Uso estático de material isolante a frio | -60 °C |
| Índice de Temperatura Relativa do Material Isolante (Elec., UL 746 B) | 130 °C |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidade de superfícies NFPA 130 (ASTM E 162) | aprovado |
| NFPA 130 Densidade óptica específica de gás de combustão (ASTM E 662) | aprovado |
| Toxicidade de gases de combustão NFPA 130 (SMP 800C) | aprovado |
| Teste de Tensão de Impulso | |
| Valor Nominal da Tensão de Teste | 9,8 kV |
| Resultado | Teste aprovado |
| Verificação de Aquecimento | |
| Requisito de teste de aquecimento | Aumento de temperatura ≤ 45 K |
| Resultado | Teste aprovado |
| Corrente de curto prazo permitida 4 mm² | 0,48 kA |
| Corrente de curto prazo permitida: 6 mm² | 0,72 kA |
| Resultado | Teste aprovado |
| Força Dielétrica com Frequência de Operação | |
| Valor Nominal da Tensão de Teste | 2 kV |
| Resultado | Teste aprovado |
| Dados mecânicos | |
| Parede lateral aberta | Não |
| Resistência mecânica | |
| Resultado | Teste aprovado |
| Fixação no suporte | |
| Resultado | Teste aprovado |
| Observação | No caso de uma conexão de linha de vários blocos, os elementos devem ser posicionados em pé de forma que no máximo 2 blocos sejam pendurados livremente no meio. Os elementos do flange devem ser colocados a cada 6 blocos. |
| Dependendo da aplicação e da carga mecânica, outros arranjos para os acessórios de montagem podem ser escolhidos. | |
| Um adaptador de trilho PTFIX-NS35 é fornecido para um máximo de 9 blocos. | |
| Verificação de danos aos condutores e afrouxamento | |
| Velocidade de rotação | 22h |
| Rotações | 135 |
| Seção/Peso do condutor | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6mm2/1,4 kg | |
| Resultado | Teste aprovado |
| Envelhecimento | |
| Ciclos de Temperatura | 192 |
| Resultado | Teste aprovado |
| Teste de chama da agulha | |
| Tempo de Desempenho | 30 seg |
| Resultado | Teste aprovado |
| Oscilação/Ruído de Banda Larga | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensaio de durabilidade da categoria 2, no bogie |
| frequência | f1= 5 Hz a f2= 250 Hz |
| Nível de TEA | 6,12 (m/s²)²/Hz |
| Aceleração | 3,12g |
| Duração do teste por eixo | 5 h |
| Instruções de teste | Eixos X, Y e Z |
| Resultado | Teste aprovado |
| Colisão | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-sinusóide |
| Aceleração | 30g |
| Duração do acidente | 18 milímetros |
| Número de colisões por direção | 3 |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Resultado | Teste aprovado |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -60 °C ... 110 °C (Faixa de temperatura operacional incluindo autoaquecimento, temperatura operacional máxima de curto prazo; consulte RTI Elec.) |
| Temperatura Ambiente (Armazenamento/Transporte) | -25°C ... 60 °C (por um curto período de tempo, não mais de 24 horas, de -60 °C a +70 °C) |
| Temperatura Ambiente (Montagem) | -5 °C ... 70 °C |
| Temperatura Ambiente (Drive) | -5 °C ... 70 °C |
| Umidade do ar admissível (serviço) | 20 % ... 90 % |
| Umidade do ar admissível (armazenamento/transporte) | 30 % ... 70 % |
| Conexão de acordo com o padrão | IEC 60998-2-2 |
| Norma IEC 60947-7-1 |
| Tipo de montagem | Intertravamento no adaptador de trilho |
| Montagem direta com flange | |
| Antena |
| Característica | Valor |
|---|---|
| Corrente nominal especificada In (EF008250) | 32 A |
| Tensão especificada de funcionamento (EF000228) | 800 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 28.6 mm |
| Profundidade (EF000049) | 21.7 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Outro |
| Níveis ligados internamente (EF002661) | Sim |
