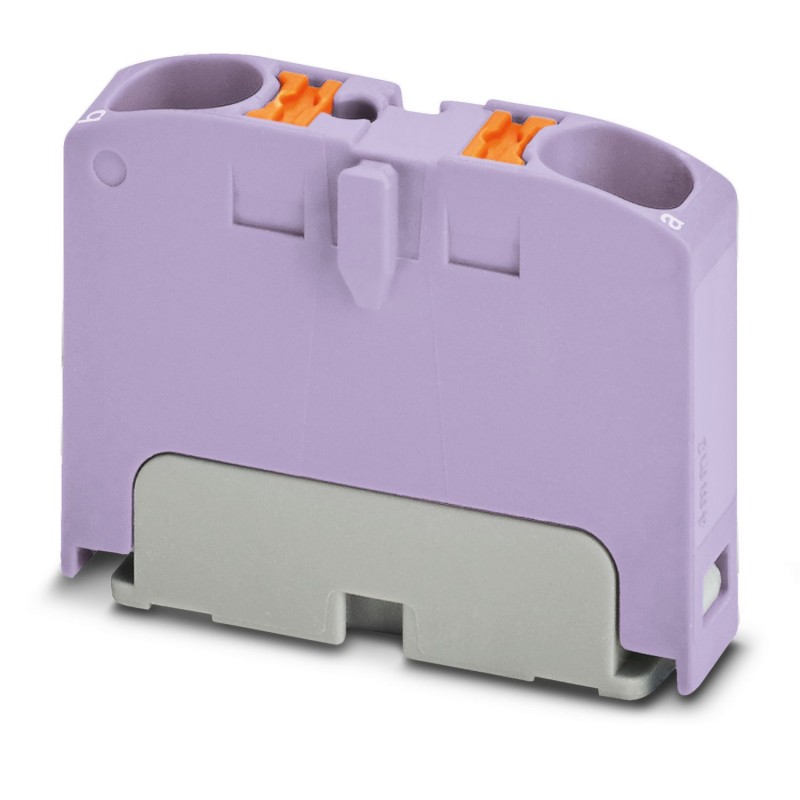

PTFIX 2X4 VT 1028368 PHOENIX CONTACT Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 3.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PTFIX 2X4 VT 1028368 PHOENIX CONTACT Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 3..

PTFIX 2X4 VT

1028368

PHOENIX_CONTACT

50

Monobloque, Borna de base, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², Conexión push-in, clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: violeta

Monobloque, Borna de base, tensión nominal: 450 V, número de conexiones: 2, tipo de conexión: Conexión push-in, Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: enclavar en adaptador para carril, Montaje directo con una brida, Aéreo, color: violeta

Más detalles


Bloques de terminales > Terminal de conexión de paso

Sistema de bloque FIX

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $78.61
Precio unitario: $1.57
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos
Propiedades del artículo
Tipo de productoBorne de distribución
Número de conexiones2
Número de filas1
Estado de mantenimiento de datos
Revisión de artículo02
Propiedades de aislamiento
Categoría de sobretensiónIII
Propiedades eléctricas
Tensión transitoria de dimensionamiento8 kV
Potencia disipada máxima con condición nominal1,02 W
Datos de conexión
Número de conexiones por piso2
Sección nominal4 mm²
Sección de dimensionamiento AWG12
Longitud de pelado10 mm ... 12 mm
Calibre machoA4
Conexión según normaIEC 60998-2-2
Tensión nominal450 V (según IEC 60998-2-2)
Longitud de pelado10 mm ... 12 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido0,2 mm² ... 6 mm²
Sección de conductor AWG24 ... 10 (Convertido según IEC)
Sección de conductor flexible0,2 mm² ... 4 mm²
Sección de cable flexible [AWG]24 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,2 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)0,2 mm² ... 4 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 1 mm²
Corriente nominal32 A
Corriente de carga máxima38 A (bei 6 mm² Leiterquerschnitt starr)
Corriente suma máximaNo debe excederse la corriente de carga máxima de los distintos puntos de embornaje.
Tensión nominal800 V
ObservaciónLa norma IEC 60947-7-1 se aplica solo al uso de accesorios de fijación.
Sección nominal4 mm²
Sección de conexión directamente enchufable
Sección de conductor rígido0,5 mm² ... 6 mm²
Sección de cable rígido [AWG]20 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,75 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)0,5 mm² ... 4 mm²
Dimensiones
Anchura6,2 mm
Altura28,6 mm
Profundidad21,7 mm
Datos del material
Colorvioleta (RAL 4005)
Clase de inflamabilidad según UL 94V0
Grupo material aislanteI
Material aislantePA
Utilización estática de material aislante en frío-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Ensayos eléctricos
Prueba con tensión de impulso
Tensión de prueba Valor nominal9,8 kV
ResultadoPrueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamientoAumento de temperatura ≤ 45 K
ResultadoPrueba aprobada
Corriente admisible de corta duración 4 mm²0,48 kA
Corriente admisible de corta duración 6 mm²0,72 kA
ResultadoPrueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal2 kV
ResultadoPrueba aprobada
Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaNo
Ensayos mecánicos
Resistencia mecánica
ResultadoPrueba aprobada
Fijación en el soporte
ResultadoPrueba aprobada
ObservaciónEn caso de conexión en fila de varios bloques, se deben colocar los elementos de pie de manera que queden colgados libremente en medio un máximo de 2 bloques. Los elementos de brida se deben colocar cada 6 bloques.
En función de la aplicación y de la carga mecánica, pueden elegirse otras disposiciones para los accesorios de montaje.
Un adaptador para carril PTFIX-NS35 está previsto para un máximo de 9 bloques.
Comprobación de daños en los conductores y de aflojamiento
Velocidad de rotación10 r.p.m.
Rotaciones135
Sección de conductor/Peso0,2 mm2/0,2 kg
4 mm2/0,9 kg
6 mm2/1,4 kg
ResultadoPrueba aprobada
Condiciones medioambientales y de vida útil
Envejecimiento
Ciclos de temperatura192
ResultadoPrueba aprobada
Ensayo de la llama de aguja
Tiempo de actuación30 s
ResultadoPrueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayoDIN EN 50155 (VDE 0115-200):2008-03
EspectroPrueba de durabilidad categoría 2, en el bogie
Frecuenciaf1= 5 Hz hasta f2= 250 Hz
Nivel ASD6,12 (m/s²)²/Hz
Aceleración3,12g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
ResultadoPrueba aprobada
Choque
Especificación del ensayoDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
ResultadoPrueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %
Normas y especificaciones
Conexión según normaIEC 60998-2-2
IEC 60947-7-1
Montaje
Tipo de montajeenclavar en adaptador para carril
Montaje directo con una brida
Aéreo

ETIM for 1028368 Bloques de terminales (EC000897)
Característica Valor
Corriente nominal In (EF008250) 32 A
Tensión nominal (EF000228) 800 V
Tipo de conexión de eléctrica 1 (EF002526) Otros
Tipo de conexión de eléctrica 2 (EF002527) Otros
Número de puntos de sujeción por piso (EF002660) 2
Material del cuerpo aislante (EF007543) Otros
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Anchura (EF000008) 6.2 mm
Altura (EF000040) 28.6 mm
Profundidad (EF000049) 21.7 mm
Placa de cierre necesaria (EF002525) No
Color (EF000007) Otros
Pisos puenteados internamente (EF002661) Sí
