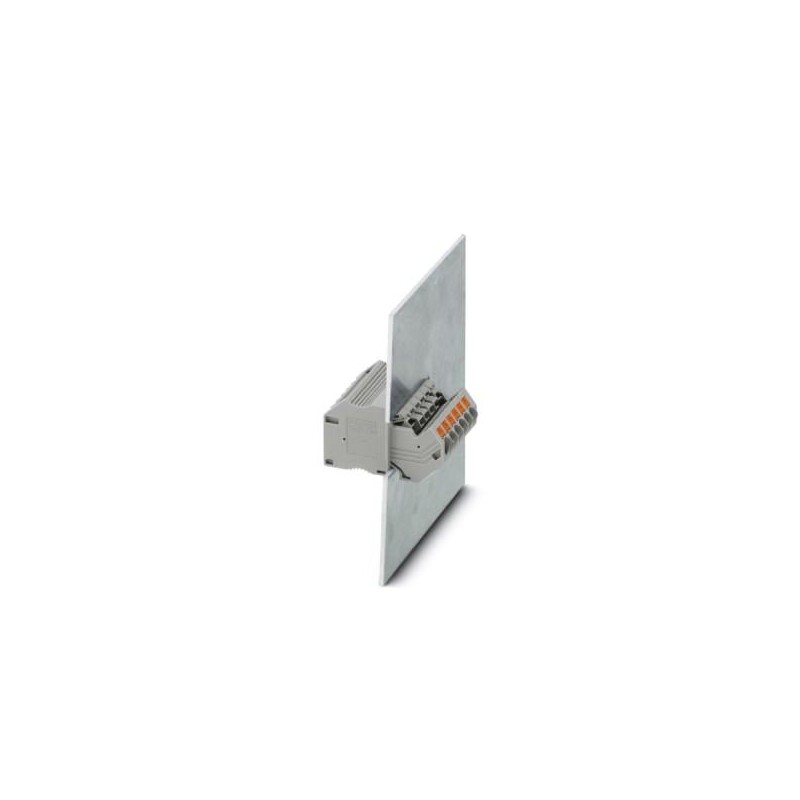

PT 4-WE/33 3044938 PHOENIX CONTACT Painel de alimentação através do bloco terminal
PT 4-WE/33
3044938
PHOENIX_CONTACT
10
Painel de alimentação através do bloco terminal
Tipo de conexão: Conexão push-in, número de polos: 33, corrente de carga: 30 A, seção transversal: 0,14 mm² - 4 mm², AWG 26 - 12, direção de conexão do condutor em relação à direção do plugue: 45 °, largura: 175 mm, cor: cinza
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Três milhões, quarenta e quatro mil novecentos e trinta e oito |
|---|---|
| Embalagem da unidade | 10 pc |
| Quantidade de ordem mínima | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões duzentos e quarenta e cinco mil quinhentos quarenta e seis |
| Peso por Peça (excluindo embalagem) | 99.990 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Geral
| Nota | Instrução de montagem: distância Mínima de outras superfícies condutoras: min 5 mm |
|---|---|
| Número de posições | Trinta e três |
| Número de níveis | Um |
| Número de conexões | Sessenta e seis |
| Potencialidades | Trinta e três |
| Nominal da seção transversal do | 2,5 mm2 |
| Cor | cinzento |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Dissipação máxima de potência para a condição nominal | 1.02 W (o valor é baseado em um bloco de conexão e é multiplicado de acordo com a atribuição de pinos) |
| Temperatura ambiente (operação) | -50 °C ... 85 °C |
| Corrente de carga máxima | 30-A (com 4 mm2 condutor de seção transversal) |
| Corrente Nominal euN | 24 A |
| Tensão Nominal UN | 500 V |
| Abra o painel lateral | Nenhum |
| Proteção contra choque teste de especificação | DIN EN 50274 (VDE 0660-514):2002-11 |
| Parte de trás da mão de protecção | garantido |
| Proteção de dedo | garantido |
| Resultado de picos de tensão de teste | Teste passado |
| A tensão de pico do teste de setpoint | 7.3 kV |
| Resultado da energia de frequência de suportar ensaio de tensão | Teste passado |
| A frequência de alimentação tensão de withstand de setpoint | 1.89 kV |
| Resultado do teste para a estabilidade mecânica do terminal pontos (5 x conexão do condutor) | Teste passado |
| Resultado do teste de flexão de | Teste passado |
| Teste de flexão de condutor de secção transversal/peso | De 0,14 mm2 / 0.2 kg |
| 2,5 mm2 / 0,7 kg | |
| 4 mm2 / 0,9 kg | |
| Ensaio de tração resultado | Teste passado |
| Condutor de seção transversal ensaio de tração | De 0,14 mm2 |
| Força de tração setpoint | 10 N |
| Condutor de seção transversal ensaio de tração | 2,5 mm2 |
| Força de tração setpoint | 50 N |
| Condutor de seção transversal ensaio de tração | 4 mm2 |
| Força de tração setpoint | 60 N |
| Resultado do ajuste apertado no suporte | Teste passado |
| Ajuste apertado na transportadora | NS 35 |
| Setpoint | 1 N |
| Resultado da tensão-ensaio de queda | Teste passado |
| Requisitos, queda de tensão | ≤ 3.2 mV |
| Resultado da elevação da temperatura de teste | Teste passado |
| Curto-circuito resultado de estabilidade | Teste passado |
| Condutor de seção transversal de curto-circuito de teste | 2,5 mm2 |
| Curto tempo atual | 0.15 kA |
| Condutor de seção transversal de curto-circuito de teste | 4 mm2 |
| Curto tempo atual | 0.15 kA |
| Condutor de seção transversal de curto-circuito de teste | 2,5 mm2 |
| Curto tempo atual | 0.3 kA |
| Condutor de seção transversal de curto-circuito de teste | 4 mm2 |
| Curto tempo atual | 0.3 kA |
| Condutor de seção transversal de curto-circuito de teste | 2,5 mm2 |
| Curto tempo atual | De 0,5 kA |
| Resultado do ensaio térmico | Teste passado |
| Teste de envelhecimento por mola modular bloco de terminais de ciclos de temperatura | Cento e noventa dois |
| Prova de características térmicas (agulha chama) duração efectiva | 30 s |
| Resultado do teste de envelhecimento | Teste passado |
| Oscilação, o ruído de banda larga resultado do teste | Teste passado |
| Especificação de teste, de oscilação, de ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Teste do espectro | Serviço de teste de vida de categoria 1, classe B, o corpo montado |
| Freqüência de teste | fUm= 5 Hz a fDois= 150 Hz |
| ASD nível | 0.964 (m/sDois)Dois/Hz |
| Aceleração | 0.58 g |
| Duração do teste por eixo | 5 h |
| Teste direções | X-, Y - e Z-eixo |
| Choque resultado do teste | Teste passado |
| Especificação de teste, teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Choque formulário | Semi-senoidal |
| Aceleração | 5 g |
| Choque duração | 30 ms |
| Número de choques por direção | Três |
| Teste direções | X-, Y - e Z-axis (pos. e neg.) |
| Relativo isolamento da temperatura do material de índice (Elec., UL 746 B) | 130 °C |
| Temperatura índice de material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Estática do material isolante aplicação a frio | -60 °C |
| O comportamento de um incêndio para veículos ferroviários (DIN 5510-2) | Teste passado |
| Chama método de ensaio (norma DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Dois |
| NF F16-101, NF F10-102 Classe F | Dois |
| Superfície de inflamabilidade NFPA 130 (ASTM E 162) | passado |
| Específicas de densidade ótica de fumaça NFPA 130 (ASTM E 662) | passado |
| O gás de fumo toxicidade NFPA 130 (SMP 800C) | passado |
| Calorimétricos liberação de calor NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensões
| Largura | 175 mm |
|---|---|
| Comprimento | De 51,3 mm |
| Altura | 26,6 mm |
| Espessura da placa de | 1 mm a 2,5 mm |
| Campo | 5.2 mm |
Ligação de dados
| Nota | Redução da curva de pedido. |
|---|---|
| Método de ligação | Push-in de conexão |
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Condutor de seção transversal do sólido min. | De 0,14 mm2 |
| Condutor de seção transversal do sólido max. | 4 mm2 |
| Condutor de seção transversal AWG min. | Vinte e seis |
| Condutor de seção transversal AWG max. | Doze |
| Condutor de seção transversal flexível min. | De 0,14 mm2 |
| Condutor de seção transversal flexível max. | 4 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e seis |
| Max. AWG condutor de seção transversal, flexível | Doze |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 2,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 0,5 mm2 |
| Comprimento de decapagem | 10 mm 12 mm ... |
| Interno cilíndrico gage | A3 |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e onzeeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e onzeeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento trinta e quatroeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento trinta e quatroeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
