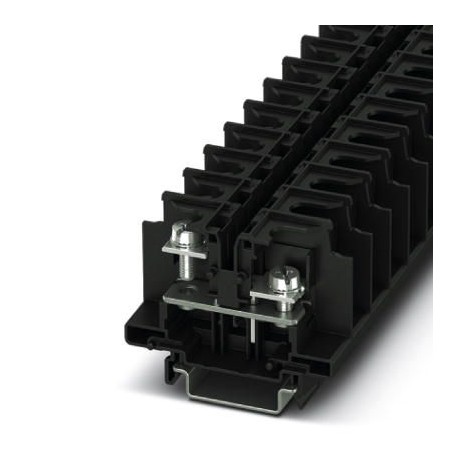

BTO 14 3281182 PHOENIX CONTACT Alimentação através do bloco de terminais modular
BTO 14
3281182
PHOENIX_CONTACT
25
Alimentação através do bloco de terminais modular
Borne de trilho de passagem, com orifício para parafusos de ar, tensão nominal: 690 V, corrente nominal: 76 A, tipo de conexão: Terminal de cabo anular, número de conexões: 2, largura: 15 mm, cor: preto, classe de montagem: NS 35/7.5, NS 35/15
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Três milhões, duzentos e oitenta e um mil cento oitenta e dois |
|---|---|
| Embalagem da unidade | 25 pc |
| Quantidade de ordem mínima | 25 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quatrocentos e seis mil novecentos e dezesseis |
| Peso por Peça (excluindo embalagem) | 24.680 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | EM (Índia) |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Dois |
| Potencialidades | Um |
| Nominal da seção transversal do | 16 mm2 |
| Cor | preto |
| Material isolante | PC |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nominal de surto de tensão | 8 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Iii-a |
| Dissipação máxima de potência para a condição nominal | 2.43 W |
| Temperatura ambiente (operação) | -40 °C ... 110 °C |
| Corrente de carga máxima | 76 A |
| Corrente Nominal euN | 76 A |
| Tensão Nominal UN | 690 V |
| Abra o painel lateral | Sim |
Ligação de dados
| Método de ligação | Anel terminal do cabo |
|---|---|
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Condutor de seção transversal do sólido min. | 0,5 mm2 |
| Condutor de seção transversal do sólido max. | 16 mm2 |
| Condutor de seção transversal flexível min. | 0,5 mm2 |
| Condutor de seção transversal flexível max. | 16 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e |
| Max. AWG condutor de seção transversal, flexível | Seis |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,5 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 16 mm2 |
| Terminal de cabo ligação de acordo com a norma | DIN 46234 |
| Min. secção transversal para o terminal de cabo ligação | 0,5 mm2 |
| Max. secção transversal para o terminal de cabo ligação | 16 mm2 |
| AWG min | Vinte e |
| AWG max. | Seis |
| Diâmetro do furo, min. | 5.1 mm |
| Terminal do cabo de largura, max. | 12.7 mm |
| Diâmetro do parafuso | 5 mm |
| Rosca de parafuso | M5 |
| Torque de aperto, o min. | 2.6 Nm |
| Torque de aperto máx. | 3.7 Nm |
| Rosca de parafuso | M5 |
| Torque de aperto, o min. | 2.6 Nm |
| Torque de aperto máx. | 3.7 Nm |
Ligação de dados (padrão de JIS)
| Método de ligação | Anel terminal do cabo |
|---|---|
| Conexão em acc. com o padrão de | JIS 8207-7-1 |
| Condutor de seção transversal flexível min. | 0,5 mm2 |
| Condutor de seção transversal flexível max. | 14 mm2 |
| Terminal de cabo ligação de acordo com a norma | JIS 8207-7-1 |
| Min. secção transversal para o terminal de cabo ligação | 0,5 mm2 |
| Max. secção transversal para o terminal de cabo ligação | 14 mm2 |
| Diâmetro do furo, min. | 5.1 mm |
| Terminal do cabo de largura, max. | 12.7 mm |
| Diâmetro do parafuso | 5 mm |
| Rosca de parafuso | M5 |
| Torque de aperto, o min. | 2.6 Nm |
| Torque de aperto máx. | 3.7 Nm |
| Corrente Nominal euN | 70 |
| Corrente de carga máxima | 70 |
| Tensão Nominal UN | 600 V |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 78 Mbytes |
|
