PT 16 N-FE 1077090 PHOENIX CONTACT Borne de passagem, tensão nominal: 1000 V, corrente nominal: 76 A, tipo d..
PT 16 N-FE
1077090
PHOENIX_CONTACT
50

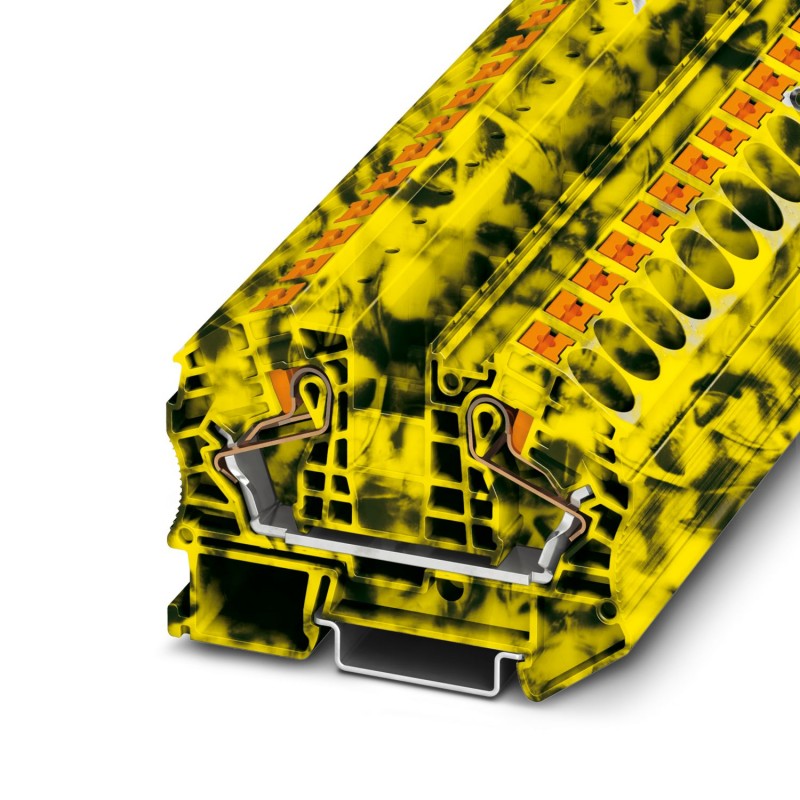

Borne de passagem, tensão nominal: 1000 V, corrente nominal: 76 A, tipo de Conexão: Conexão push-in, número de conexões: 2, seção: 0,5 mm2-25 mm2, calibre de diâmetro de fios: 20-4, largura: 12,2 mm, cor: preto/amarelo, tipo de montagem: NS 35/7,5, NS 35/15
Terminal de passagem, tensão nominal: 1000 V, corrente nominal: 76 A, número de ligações: 2, tipo de ligação: Ligação push-in, Secção de dimensionamento: 16 mm², secção transversal: 0,5 mm² - 25 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: preto/amarelo
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Terminal de passagem |
| Domínio do Emprego | Indústria ferroviária |
| Construção de máquinas | |
| Construção de plantas | |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 06 |
| Propriedades de isolamento | |
| Categoria de supervoltagem | Iii |
| Grau de poluição | 3 |
Propriedades Elétricas
| Dimensionamento de Tensão Transiente | 8 kV |
| Potência Máxima Dissipada com Condição Nominal | 2,43 W |
Dados de conexão
| Número de conexões por andar | 2 |
| Seção nominal | 16 mm² |
| Comprimento da casca | 18 milímetros ... 20 milímetros |
| Calibre masculino | A7 |
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
| Seção rígida do condutor | 0,5 mm² ... ² de 25 milímetros |
| Seção de condutores AWG | 20 ... 4 (Convertido de acordo com IEC) |
| Seção flexível do condutor | 0,5 mm² ... ² de 25 milímetros |
| Seção de arame flexível [AWG] | 20 ... 4 (Convertido de acordo com IEC) |
| Seção flexível do cabo (biqueira sem manga plástica) | 0,5 mm² ... 16 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 0,5 mm² ... 16 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 1,5 mm² ... 4 mm² |
| Corrente nominal | 76 A |
| Corrente máxima de carga | 85 A (com seção transversal rígida do cabo de 25 mm²) |
| Tensão nominal | 1000 V |
| Seção nominal | 16 mm² |
| Seção de conexão diretamente conectável | |
| Seção rígida do condutor | 2,5 mm² ... 25 mm² |
| Seção flexível do cabo (biqueira sem manga plástica) | 2,5 mm² ... 16 mm² |
| Seção flexível do cabo (biqueira com manga plástica) | 2,5 mm² ... 16 mm² |
Ex Dados
| Dados de dimensionamento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Faixa de temperatura operacional (1) | -60 °C ... 85 °C |
| Faixa de temperatura operacional (2) | -40 °C ... 110 °C |
| Acessórios ex-certificados | 3212060 D-PT 16 N |
| 1206612 SZF 3-1.0X5.5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista de pontes | Ponte de encaixe / FBS 2-12 / 3005950 |
| Dados da ponte | 60,5 A / 16 mm² |
| Aumento de temperatura Ex | 40 K (65,5 A / 16 mm²) |
| Tensão nominal | 550 V |
| para ponte de ponte | 550 V |
| Tensão de isolamento de dimensionamento | 500 V |
| analógico | (permanente) |
| Visão geral do Ex Floor | |
| Corrente Nominal | 65,5 UMA |
| Corrente máxima de carga | 78 UMA |
| Resistência ao contato | 0,31 mΩ |
| Visão geral do Connection Data Ex | |
| Seção nominal | 16 mm² |
| Seção de dimensionamento AWG | 6 |
| Conectabilidade, Cabo Rígido | 0,5 mm² ... ² de 25 milímetros |
| Capacidade de conexão AWG | 20 ... 4 |
| Conectabilidade, cabo flexível | 0,5 mm² ... 16 mm² |
| Capacidade de conexão AWG | 20 ... 6 |
Dimensões
| Largura | 12,2 milímetros |
| Largura da tampa | 2,2 mm |
| altura | 75,4 milímetros |
| Profundidade em NS 35/7.5 | 52,6 milímetros |
| Profundidade na NS 35/15 | 60,1 milímetros |
Dados Relevantes
| cor | multicolorido |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Grupo de material isolante | eu |
| Material isolante | PAPAI |
| Uso estático de material isolante a frio | -60 °C |
| Índice de Temperatura Relativa do Material Isolante (Elec., UL 746 B) | 130 °C |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protecção contra incêndios para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidade de superfícies NFPA 130 (ASTM E 162) | aprovado |
| NFPA 130 Densidade óptica específica de gás de combustão (ASTM E 662) | aprovado |
| Toxicidade de gases de combustão NFPA 130 (SMP 800C) | aprovado |
Testes Elétricos
| Teste de Tensão de Impulso | |
| Valor Nominal da Tensão de Teste | 9,8 kV |
| Resultado | Teste aprovado |
| Verificação de Aquecimento | |
| Requisito de teste de aquecimento | Aumento de temperatura ≤ 45 K |
| Resultado | Teste aprovado |
| Corrente de curto prazo permitida 16 mm² | 1,92 kA |
| Corrente permitida a curto prazo 25 mm² | 3 kA |
| Resultado | Teste aprovado |
| Força Dielétrica com Frequência de Operação | |
| Valor Nominal da Tensão de Teste | 2,2 kV |
| Resultado | Teste aprovado |
Propriedades Mecânicas
| Dados mecânicos | |
| Parede lateral aberta | sim |
Ensaios mecânicos
| Resistência mecânica | |
| Resultado | Teste aprovado |
| Fixação no suporte | |
| Trilho/Superfície de Fixação | S.S.A. 35 |
| Força de teste de valor nominal | 5 N |
| Resultado | Teste aprovado |
| Verificação de danos aos condutores e afrouxamento | |
| Seção/Peso do condutor | 0,5 mm2/0,3 kg |
| 16 mm2/2,9 kg | |
| 25 mm2/4,5 kg | |
| Resultado | Teste aprovado |
Condições ambientais e de vida
| Vida | |
| Ciclos de plugue | 100 |
| Envelhecimento | |
| Ciclos de Temperatura | 192 |
| Resultado | Teste aprovado |
| Teste de chama da agulha | |
| Tempo de Desempenho | 30 seg |
| Resultado | Teste aprovado |
| Oscilação/Ruído de Banda Larga | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensaio de durabilidade da categoria 2, no bogie |
| frequência | f1= 5 Hz a f2= 250 Hz |
| Nível de TEA | 6,12 (m/s²)²/Hz |
| Aceleração | 3,12g |
| Duração do teste por eixo | 5 h |
| Instruções de teste | Eixos X, Y e Z |
| Resultado | Teste aprovado |
| Colisão | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-sinusóide |
| Aceleração | 30g |
| Duração do acidente | 18 milímetros |
| Número de colisões por direção | 3 |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Resultado | Teste aprovado |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -60 °C ... 110 °C (Faixa de temperatura operacional incluindo autoaquecimento, temperatura operacional máxima de curto prazo; consulte RTI Elec.) |
| Temperatura Ambiente (Armazenamento/Transporte) | -25°C ... 60 °C (por um curto período de tempo, não mais de 24 horas, de -60 °C a +70 °C) |
| Temperatura Ambiente (Montagem) | -5 °C ... 70 °C |
| Temperatura Ambiente (Drive) | -5 °C ... 70 °C |
| Umidade do ar admissível (serviço) | 20 % ... 90 % |
| Umidade do ar admissível (armazenamento/transporte) | 30 % ... 70 % |
Padrões e especificações
| Conexão de acordo com o padrão | Norma IEC 60947-7-1 |
assembléia
| Tipo de montagem | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 12.2 mm |
| Altura (EF000040) | 75.4 mm |
| Profundidade (EF000049) | 52.6 mm |
| Versão à prova de explosão 'Ex e' (EF008498) | Sim |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Multicolorido |
| Níveis ligados internamente (EF002661) | Sim |
