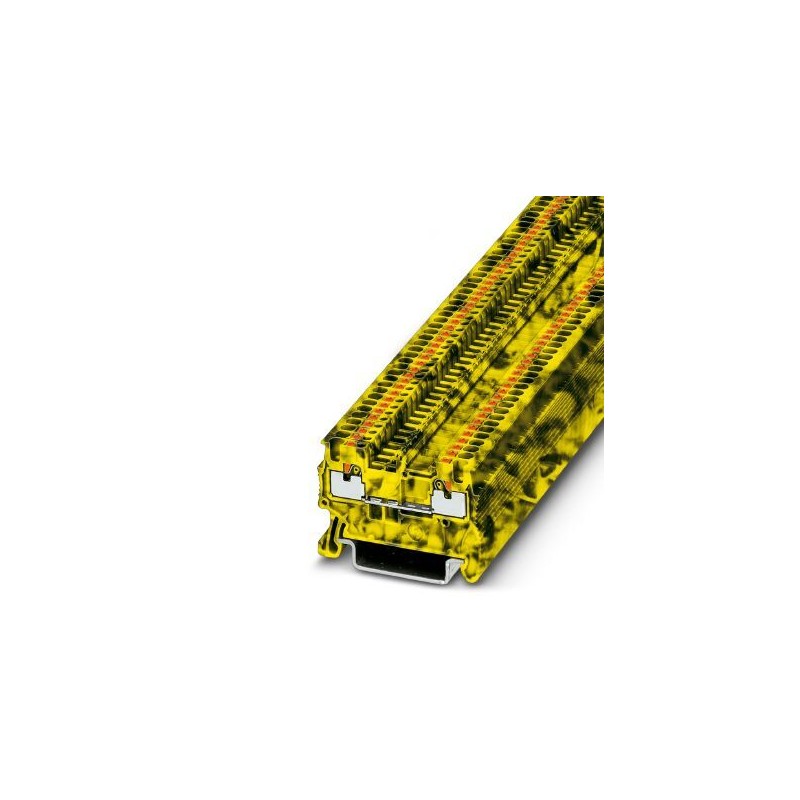

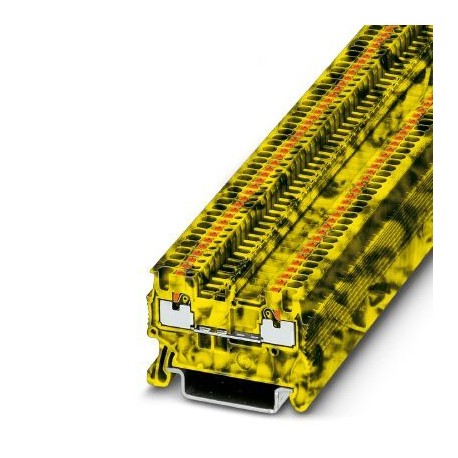

PT 1,5/S-FE 1077075 PHOENIX CONTACT De alimentação através do bloco terminal, nom. voltagem: 500 V, corrente.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PT 1,5/S-FE 1077075 PHOENIX CONTACT De alimentação através do bloco terminal, nom. voltagem: 500 V, corrente..

PT 1,5/S-FE

1077075

PHOENIX_CONTACT

50

De alimentação através do bloco terminal, nom. voltagem: 500 V, corrente nominal: de 17,5 Um, método de ligação: Push-in de conexão, número de conexões: 2, seção transversal: 0.14 mm2 1,5 mm2, AWG: 26 - 14, largura: 3,5 mm, altura: 30,5 mm, cor: preto, amarelo, tipo de montagem: NS 35/7,5, NS 35/15

Terminal de passagem, tensão nominal: 500 V, corrente nominal: 17,5 A, número de ligações: 2, tipo de ligação: Ligação push-in, 1.º andar, Secção de dimensionamento: 1,5 mm², secção de montagem: 0,14 mm² - 1,5 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: preto/amarelo

Feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, connection method: Push-in connection, number of connections: 2, cross section: 0.14 mm² - 1.5 mm², AWG: 26 - 14, width: 3.5 mm, height: 30.5 mm, color: black/yellow, mounting type: NS 35/7,5, NS 35/15

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $55.66
Preço unitário: $1.11
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1077075
Quantidade de embalagem50 UNID
Quantidade mínima de encomenda50 UNID
ObservaçãoProduzido sob encomenda (sem devolução)
GTIN (EAN)4055626788906
Peso por unidade (exclusive embalagem)3,720 g
Número do imposto alfandegário85369010
País de origemDE (Alemanha)

Desenhos

Circuit diagram

Circuit diagram

Voltar para cima

General

Number of levels1
Number of connections2
Potentials1
Nominal cross section1.5 mm²
Colorblack/yellow
Insulating materialPA
Flammability rating according to UL 94V0
Area of applicationRailway industry
Machine building
Plant engineering
Rated surge voltage6 kV
Degree of pollution3
Overvoltage categoryIII
Insulating material groupI
Maximum power dissipation for nominal condition0.56 W
Maximum load current17.5 A
Nominal current IN17.5 A
Nominal voltage UN500 V
Open side panelYes
Voltar para cima

Dimensions

Width3.5 mm
End cover width2.2 mm
Length45 mm
Height30.5 mm
Height NS 35/7,532 mm
Height NS 35/1539.5 mm
Voltar para cima

Connection data

Connection1 level
Connection methodPush-in connection
Stripping length8 mm ... 10 mm
Connection in acc. with standardIEC 60947-7-1
Conductor cross section solid min.0.14 mm²
Conductor cross section solid max.1.5 mm²
Conductor cross section AWG min.26
Conductor cross section AWG max.14
Conductor cross section flexible min.0.14 mm²
Conductor cross section flexible max.1.5 mm²
Min. AWG conductor cross section, flexible26
Max. AWG conductor cross section, flexible14
Conductor cross section flexible, with ferrule without plastic sleeve min.0.14 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.1.5 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.0.14 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.1 mm² Using the AI-S 1-8 TQ ferrule, Order No. 1200293, is recommended
Internal cylindrical gageA1 / B1
Voltar para cima

Standards and Regulations

Connection in acc. with standardIEC 60947-7-1
Flammability rating according to UL 94V0
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027141121
eCl@ss 4.127141121
eCl@ss 5.027141120
eCl@ss 5.127141100
eCl@ss 6.027141100
eCl@ss 7.027141120
eCl@ss 8.027141120
eCl@ss 9.027141120
Voltar para cima

ETIM

ETIM 2.0EC000897
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
Voltar para cima

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Voltar para cima

ETIM for 1077075 Bloco de terminais (EC000897)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.14 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.14 mm²
Secção da ligação de cabo rígido (EF007337) 0.14 mm²
Corrente nominal especificada In (EF008250) 17.5 A
Tensão especificada de funcionamento (EF000228) 500 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 2
Adequado para material condutor (EF012572) Alumínio/cobre
Método de montagem (EF000003) Perfil DIN 35 mm
Material do corpo isolante (EF007543) Outro
Temperatura de operação (EF002393) -60 °C
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 3.5 mm
Altura (EF000040) 45 mm
Profundidade (EF000049) 30.5 mm
Placa de fecho necessária (EF002525) Sim
Cor (EF000007) Multicolorido
Níveis ligados internamente (EF002661) Sim
