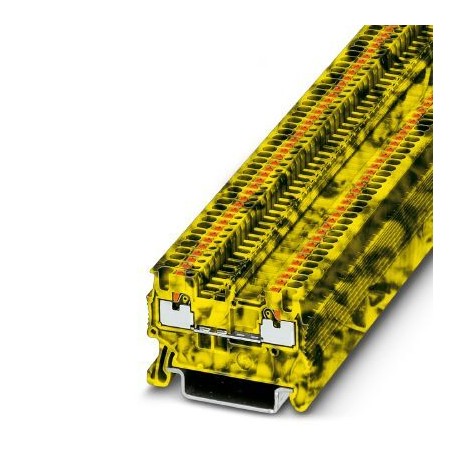

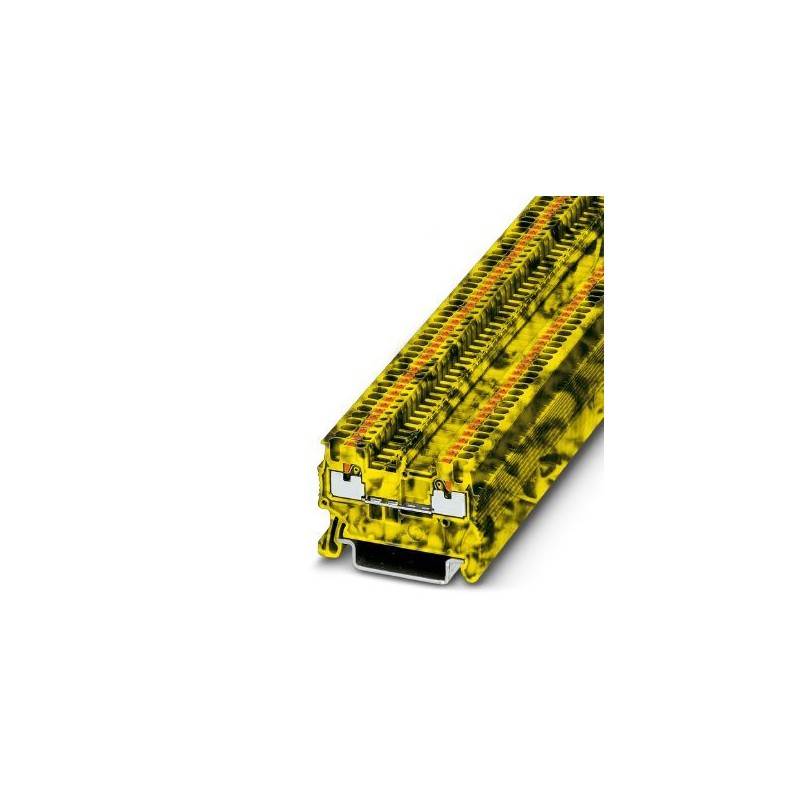

PT 1,5/S-FE 1077075 PHOENIX CONTACT Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PT 1,5/S-FE 1077075 PHOENIX CONTACT Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número..

PT 1,5/S-FE

1077075

PHOENIX_CONTACT

50

Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1,5 mm², 1er piso, sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro/amarillo

Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, tipo de conexión: Conexión push-in, número de conexiones: 2, sección: 0,14 mm² - 1,5 mm², AWG: 26 - 14, anchura: 3,5 mm, altura: 30,5 mm, color: negro/amarillo, clase de montaje: NS 35/7,5, NS 35/15

Más detalles


Bloques de terminales > Terminal de conexión de paso

Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $55.53
Precio unitario: $1.11
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido1077075
Unidad de embalaje50 pcs
Clave de ventaBE2211 -
Cantidad de pedido mínima50 pcs
EAN4055626788906
Peso por unidad (sin incluir el embalaje)3,719 g
Número de tarifa arancelaria85369010

Dibujos

Diagrama eléctrico

Diagrama eléctrico

Regresar arriba

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal1,5 mm²
Colornegro/amarillo
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,56 W
Corriente de carga máxima17,5 A
Corriente nominal IN17,5 A
Tensión nominal UN500 V
Pared lateral abiertaSí
Regresar arriba

Dimensiones

Anchura3,5 mm
Ancho de tapa2,2 mm
Longitud45 mm
Altura30,5 mm
Altura NS 35/7,532 mm
Altura NS 35/1539,5 mm
Regresar arriba

Datos de conexión

Conexión1er piso
Tipo de conexiónConexión push-in
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.1,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293
Calibre machoA1 / B1
Regresar arriba

Normas y especificaciones

Conexión según normaIEC 60947-7-1
Clase de combustibilidad según UL 94V0
Regresar arriba

Clasificaciones

eCl@ss

eCl@ss 4.027141121
eCl@ss 4.127141121
eCl@ss 5.027141120
eCl@ss 5.127141100
eCl@ss 6.027141100
eCl@ss 7.027141120
eCl@ss 8.027141120
eCl@ss 9.027141120
Regresar arriba

ETIM

ETIM 2.0EC000897
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
Regresar arriba

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Regresar arriba

ETIM for 1077075 Bloques de terminales (EC000897)
Característica Valor
Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) 0.14 mm²
Sección de conductor conectable fino con manguito final (EF007339) 0.14 mm²
Sección de conductor conectable sólido (EF007337) 0.14 mm²
Corriente nominal In (EF008250) 17.5 A
Tensión nominal (EF000228) 500 V
Tipo de conexión de eléctrica 1 (EF002526) Otros
Tipo de conexión de eléctrica 2 (EF002527) Otros
Número de puntos de sujeción por piso (EF002660) 2
Apto para material del conductor (EF012572) Aluminio/cobre
Método de montaje (EF000003) Carril de perfil de sombrero 35 mm
Material del cuerpo aislante (EF007543) Otros
Temperatura de operatividad (EF002393) -60 °C
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Anchura (EF000008) 3.5 mm
Altura (EF000040) 45 mm
Profundidad (EF000049) 30.5 mm
Placa de cierre necesaria (EF002525) Sí
Color (EF000007) Multicolor
Pisos puenteados internamente (EF002661) Sí
