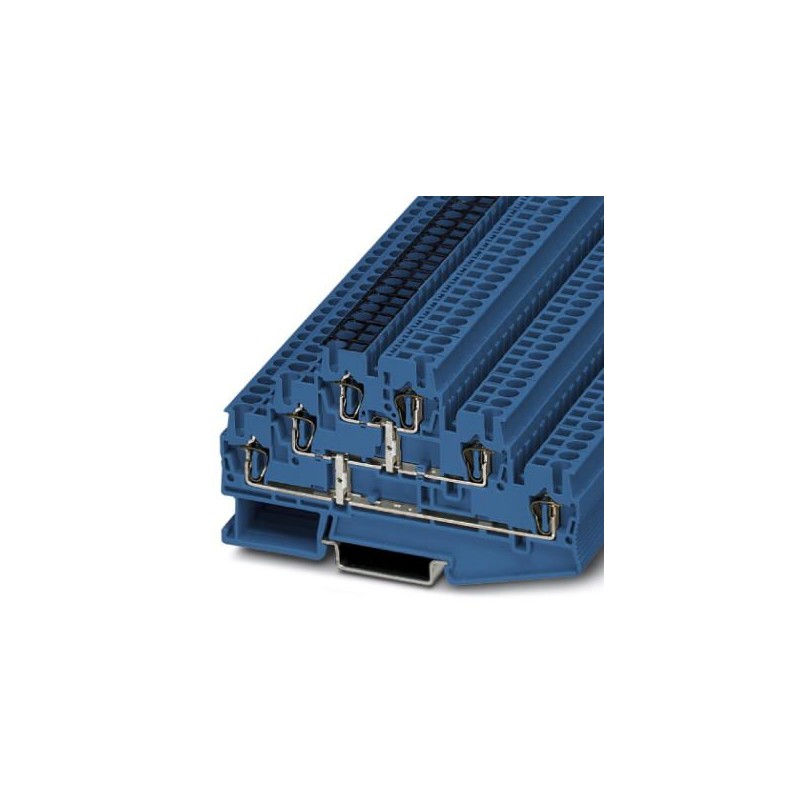

ST 2,5-3PV BU 1025465 PHOENIX CONTACT Borne de vários andares
ST 2,5-3PV BU
1025465
PHOENIX_CONTACT
50
Borne de vários andares
Borne de vários decks, com emendas de potencial, tensão nominal: 500 V, corrente nominal: 20 A, número de conexões: 6, tipo de conexão: Conexão por mola, 1., 2. e 3º andar, Seção transversal de dimensionamento: 2,5 mm², seção transversal: 0,08 mm² - 4 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: azul
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1025465 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626517247 |
| Peso por unidade (exclusive embalagem) | 18,630 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Número de níveis | 3 |
|---|---|
| Número de conexões | 6 |
| Potenciais | 1 |
| Bitola nominal | 2,5 mm² |
| Cor | azul |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 0,77 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Corrente de carga máxima | 28 A (com bitola de 4 mm²) |
| Corrente nominal IN | 20 A |
| Tensão UN | 500 V |
| Parede lateral aberta | Sim |
Medidas
| Largura | 5,2 mm |
|---|---|
| Largura da tampa | 2,2 mm |
| Comprimento | 99,5 mm |
| Altura NS 35/7,5 | 58 mm |
| Altura NS 35/15 | 65,5 mm |
Dados de conexão
| Tipo de conexão | conexão à mola |
|---|---|
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 0,08 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor AWG mín. | 28 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor flexível mín. | 0,08 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 28 |
| Bitola do condutor flexível AWG máx. | 14 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 0,5 mm² |
| Comprimento de decapagem | 8 mm ... 10 mm |
| Pino calibrador | A3 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141128eCl@ss 4.127141128eCl@ss 5.027141128eCl@ss 5.127141128eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.08 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.08 mm² |
| Corrente nominal especificada In (EF008250) | 20 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Conexão por terminal de mola |
| Tipo de ligação elétrica 2 (EF002527) | Conexão por terminal de mola |
| Número de níveis (EF002659) | 3 |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 99.5 mm |
| Profundidade (EF000049) | 58 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Azul |
| Níveis ligados internamente (EF002661) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
