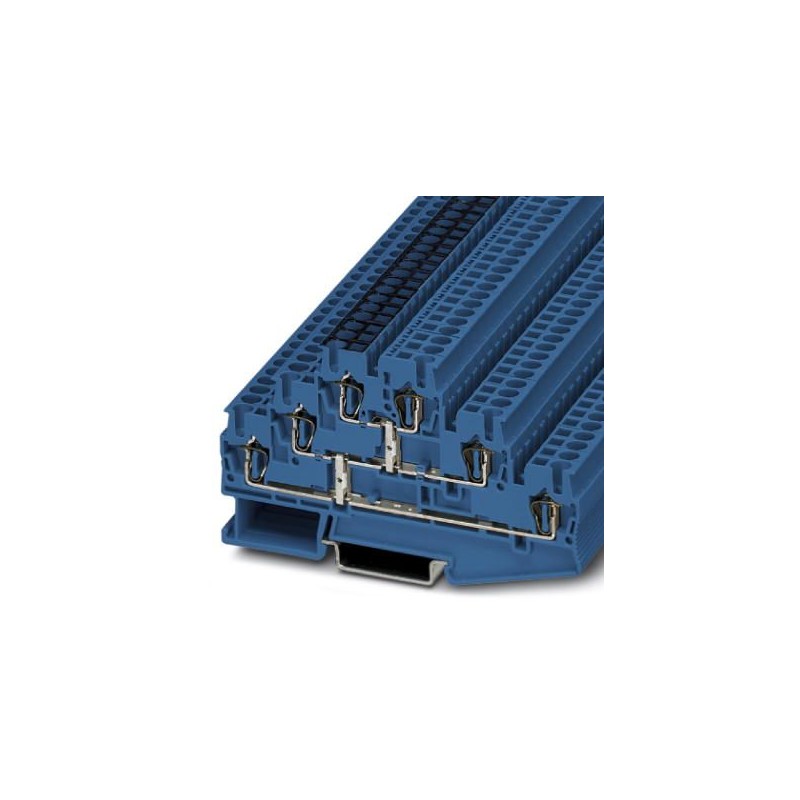

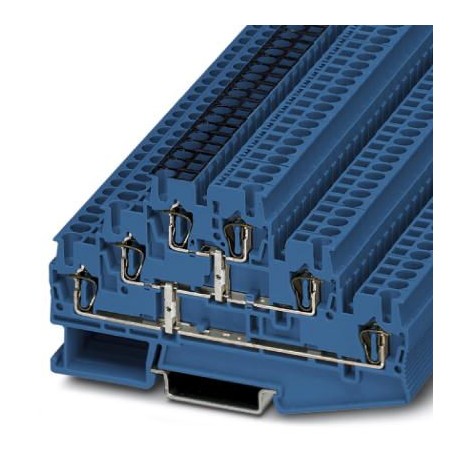

ST 2,5-3PV BU 1025465 PHOENIX CONTACT Borne multipiso, con empalmadores de potencial, tensión nominal: 500 V..
ST 2,5-3PV BU
1025465
PHOENIX_CONTACT
50
Borne multipiso, con empalmadores de potencial, tensión nominal: 500 V, corriente nominal: 20 A, número de conexiones: 6, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², 1., 2. y 3er piso, sección: 0,08 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1025465 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2115 - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626517247 |
| Peso por unidad (sin incluir el embalaje) | 18,630 g |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Número de pisos | 3 |
|---|---|
| Número de conexiones | 6 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W (al conectar varios pisos se reproduce el valor) |
| Corriente de carga máxima | 28 A (con una sección de conductor de 4 mm²) |
| Corriente nominal IN | 20 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | Sí |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 99,5 mm |
| Altura NS 35/7,5 | 58 mm |
| Altura NS 35/15 | 65,5 mm |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 28 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141128eCl@ss 4.127141128eCl@ss 5.027141128eCl@ss 5.127141128eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Corriente nominal In (EF008250) | 20 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Número de pisos (EF002659) | 3 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 99.5 mm |
| Profundidad (EF000049) | 58 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Azul |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
