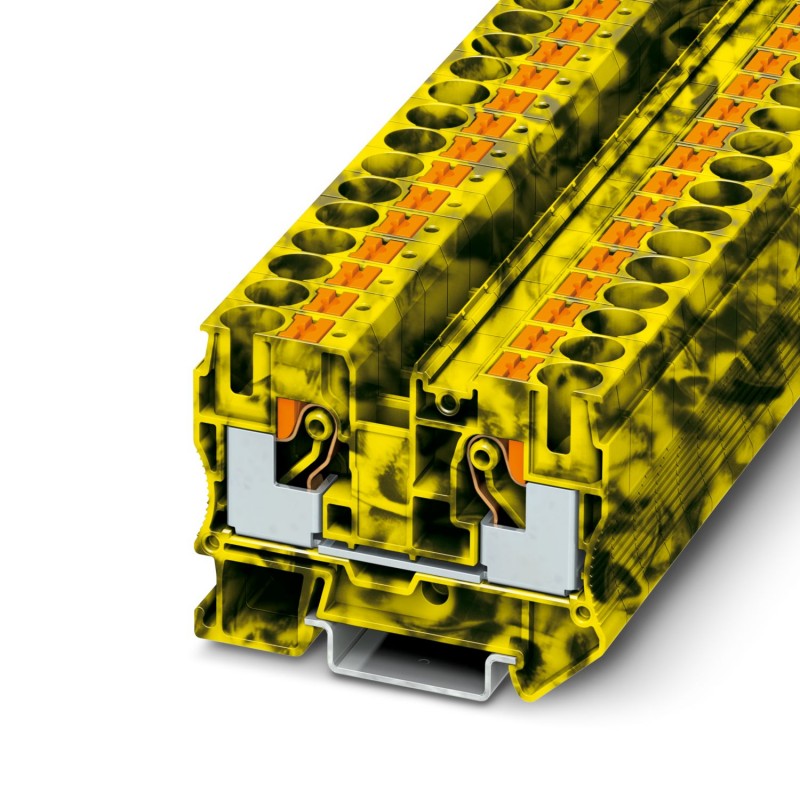

PT 10-FE 1077088 PHOENIX CONTACT Borne de passagem, tensão nominal: 1000 V, corrente nominal: 57, tipo de Co..
PT 10-FE
1077088
PHOENIX_CONTACT
50
Borne de passagem, tensão nominal: 1000 V, corrente nominal: 57, tipo de Conexão: Conexão push-in, Conexão push-in, número de conexões: 2, seção: 0,5 mm2-16 mm2, calibre de diâmetro de fios: 20-6, largura: 10,2 mm, altura: 49,5 mm, cor: preto/amarelo, tipo de montagem: NS 35/7,5, NS 35/15
Terminal de passagem, tensão nominal: 1000 V, corrente nominal: 57 A, número de ligações: 2, tipo de ligação: Ligação push-in, Secção de dimensionamento: 10 mm², secção de montagem: 0,5 mm² - 16 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: preto/amarelo
Terminal de alimentação, tensão nominal: 1000 V, corrente nominal: 57 A, número de ligações: 2, tipo de ligação: ligação push-in, secção transversal: 10 mm2, secção transversal: 0,5 mm2 - 16 mm2, tipo de montagem: NS 35/7,5, NS 35/15, cor: preto/amarelo
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Recursos do item
| Tipo de produto | Grampo de degrau |
| Âmbito | Indústria ferroviária |
| Construção de máquinas | |
| Construção de plantas | |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Potencial | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 03 |
| Características do isolamento | |
| Categoria de supervoltagem | Iii |
| Grau de contaminação | 3 |
Características elétricas
| Dimensionamento de tensão de impulso | 8 kV |
| Dissipação máxima de potência em condições nominais | 1,82 W |
Dados de conexão
| Número de conexões por plano | 2 |
| Seção nominal | 10 mm² |
| Comprimento da seção a ser descascada | 18 mm ... 20 milímetros |
| Almofada de medição | A6 |
| Conexão compatível com o padrão | IEC 60947-7-1 |
| Seção transversal do condutor rígido | 0,5 mm² ... 16 mm² |
| Seção transversal do condutor AWG | 20 ... 6 (convertido de acordo com IEC) |
| Seção transversal flexível do condutor | 0,5 mm² ... 16 mm² |
| Seção transversal do condutor flexível [AWG] | 20 ... 6 (convertido de acordo com IEC) |
| Seção transversal do condutor flexível (terminal de cabo sem colar de isolamento) | 0,5 mm² ... ² de 10 milímetros |
| Seção transversal do condutor flexível (terminal e colar de plástico) | 0,5 mm² ... ² de 10 milímetros |
| 2 condutores de seção flexível idêntica com bucha TWIN com colar de plástico | 1,5 mm² ... 4 mm² |
| Corrente nominal | 57 A |
| Corrente máxima de carga | 70 A (com seção transversal do condutor de 16 mm²) |
| Tensão nominal | 1000 V |
| Seção nominal | 10 mm² |
| Seções transversais de conexão direta conectáveis | |
| Seção transversal do condutor rígido | 1 mm² ... 16 mm² |
| Seção transversal do condutor flexível (terminal de cabo sem colar de isolamento) | 4 mm² ... ² de 10 milímetros |
| Seção transversal do condutor flexível (terminal e colar de plástico) | 2,5 mm² ... ² de 10 milímetros |
Dados EX
| Dados nominais (ATEX/IECEx) | |
| marca | II 2 GD Ex eb IIC Gb |
| Faixa de temperatura operacional (1) | -60 °C ... 85 °C |
| Faixa de temperatura operacional (2) | -40 °C ... 110 °C |
| Acessórios certificados Ex | 3212057 D-PT 10 |
| 1204517 SZF 1-0.6X3.5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista de pontes | Ponte plug-in/FBS 2-10/3005947 |
| Ponte de encaixe/FBS 5-10/3005948 | |
| Pontes de dados | 48 A / 10 mm² |
| Aumento de temperatura Ex | 40 K (52,5 A / 10 mm²) |
| Tensão nominal | 550 V |
| No caso de pontes com pontes | 550 V |
| Tensão de isolamento nominal | 500 V |
| Sair | (permanente) |
| Antigo Plano de Generalidade | |
| Corrente nominal | 52,5 UMA |
| Corrente máxima de carga | 61,5 UMA |
| Resistividade de massa | 0,43 mΩ |
| Ex Dados gerais de conexão | |
| Seção nominal | 10 mm² |
| Seção de dimensionamento AWG | 8 |
| Dados de conexão do condutor sólido | 0,5 mm² ... 16 mm² |
| Dados de conexão AWG | 20 ... 6 |
| Dados de conexão de condutores flexíveis | 0,5 mm² ... ² de 10 milímetros |
| Dados de conexão AWG | 20 ... 8 |
Dimensões
| largo | 10,2 milímetros |
| Espessura da placa final | 2,2 mm |
| altura | 67,7 milímetros |
| profundidade | 49,5 milímetros |
| Profundidade em NS 35/7.5 | 50,5 mm |
| Profundidade NS 35/15 | 58 mm |
Informações Relevantes
| cor | multicolorido |
| preto (RAL 9005) | |
| amarelo (RAL 1018) | |
| Classe de combustão de acordo com UL 94 | V0 |
| Grupo de materiais isolantes | O |
| Material isolante | PAPAI |
| Inserto de material isolante estático a frio | -60 °C |
| Índice de temperatura para material isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura relativa do material isolante (elétrico, UL 746 B) | 130 °C |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndios para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidade da superfície NFPA 130 (ASTM E 162) | Excedido |
| NFPA 130 (ASTM E 662) Densidade Óptica Específica de Fumos | Excedido |
| Toxicidade de fumaça NFPA 130 (SMP 800C) | Excedido |
Controles elétricos
| Teste de tensão de impulso | |
| Classificação de tensão de teste | 9,8 kV |
| Resultado | Teste aprovado |
| Teste de temperatura ambiente | |
| Requisito de verificação de aquecimento | Aumento de temperatura ≤ 45 K |
| Resultado | Teste aprovado |
| Resistência de corrente de curto prazo 10 mm² | 1,2 kA |
| Resistência de corrente de curto prazo 16 mm² | 1,92 kA |
| Resultado | Teste aprovado |
| Rigidez dielétrica na frequência da rede | |
| Classificação de tensão de teste | 2,2 kV |
| Resultado | Teste aprovado |
Características mecânicas
| Dados mecânicos | |
| Parede lateral aberta | sim |
Controles mecânicos
| Resistência mecânica | |
| Resultado | Teste aprovado |
| Montagem no suporte | |
| Calha de suporte/suporte de fixação | NS 35 |
| Classificação da força de teste | 5 N |
| Resultado | Teste aprovado |
| Teste de Integridade e Estabilidade do Condutor | |
| Velocidade de rotação | 10 rpm |
| Transforma | 135 |
| Seção transversal/peso do condutor | 0,5 mm2/0,3 kg |
| 10 mm2/2 kg | |
| 16 milímetros2/2,9 kg | |
| Resultado | Teste aprovado |
Condições ambientais e elétricas de vida
| Vida elétrica | |
| Ciclos de manobra | 100 |
| Envelhecimento | |
| Ciclagem de temperatura | 192 |
| Resultado | Teste aprovado |
| Teste de chama da agulha | |
| Duração do pedido | 30 seg |
| Resultado | Teste aprovado |
| Vibração/ruído de banda larga | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Verificação de Vida Elétrica Categoria 1, Classe B, Montada no Corpo |
| frequência | fá1= 5 Hz a f2= 150 Hz |
| Nível de TEA | 1.857 (m/s²)²/Hz |
| Aceleração | 0,8 g |
| Duração do teste por eixo | 5 h |
| Instruções de teste | Eixos X, Y e Z |
| Resultado | Teste aprovado |
| Choque | |
| Especificação de teste | DIN EN 50155 (VDE 0115-200):2008-03 |
| Formulário de Acidente | Semi-senoidal |
| Aceleração | 5g |
| Duração do acidente | 30 ms |
| Número de colisões por direção | 3 |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Resultado | Teste aprovado |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -60 °C ... 110 °C (Faixa de temperatura de operação, incluindo autoaquecimento, temperatura máxima de operação de curto prazo, cf. RTI Elec.) |
| Temperatura Ambiente (Armazenamento/Transporte) | -25°C ... 60 °C (para curta duração, não mais de 24 horas, -60 °C a +70 °C) |
| Temperatura Ambiente (Montagem) | -5 °C ... 70 °C |
| Temperatura ambiente (ativação) | -5 °C ... 70 °C |
| Umidade permitida (operação) | 20 % ... 90 % |
| Umidade permitida (armazenamento/transporte) | 30 % ... 70 % |
Regulamentos e Requisitos
| Conexão compatível com o padrão | IEC 60947-7-1 |
assembléia
| Tipo de montagem | NS 35/7.5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Corrente nominal especificada In (EF008250) | 57 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 10.2 mm |
| Altura (EF000040) | 67.7 mm |
| Profundidade (EF000049) | 49.5 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Multicolorido |
| Níveis ligados internamente (EF002661) | Sim |
