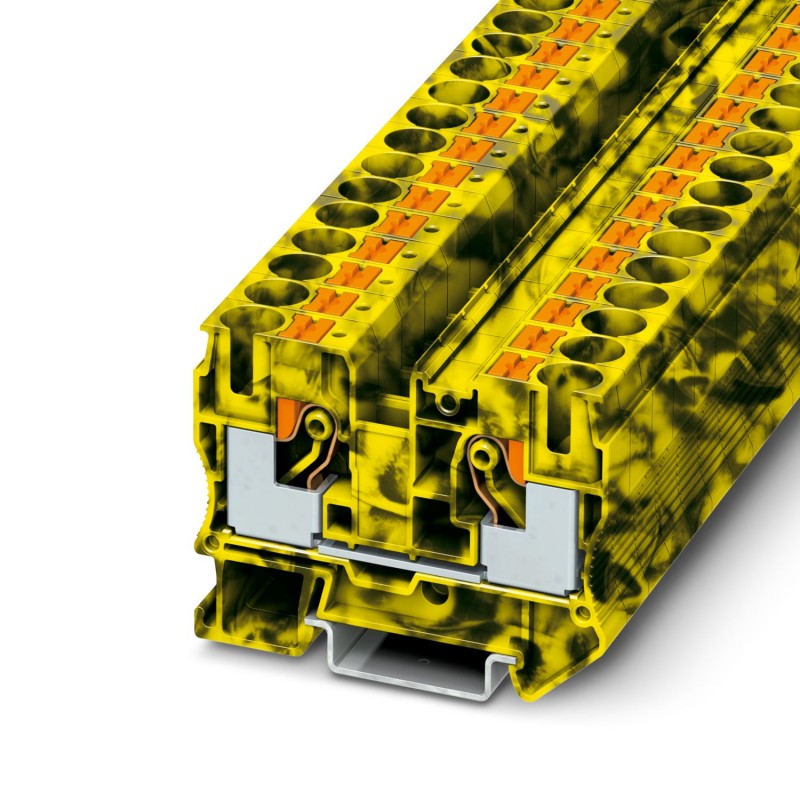

PT 10-FE 1077088 PHOENIX CONTACT Borne de paso, tensión nominal: 1000 V, corriente nominal: 57 A, número de ..
PT 10-FE
1077088
PHOENIX_CONTACT
50
Borne de paso, tensión nominal: 1000 V, corriente nominal: 57 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 16 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro/amarillo
Terminal de paso, tensión nominal: 1000 V, corriente nominal: 57 A, número de conexiones: 2, tipo de conexión: conexión a presión, sección transversal: 10 mm2, sección: 0,5 mm2 - 16 mm2, tipo de montaje: NS 35/7,5, NS 35/15, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Características del artículo
| Tipo de producto | Pinza de paso |
| Alcance | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de plantas | |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 03 |
| Características de aislamiento | |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 3 |
Características eléctricas
| Dimensionamiento de la tensión de impulso | 8 kV |
| Máxima disipación de potencia en condiciones nominales | 1,82 W |
Datos de conexión
| Número de conexiones por plan | 2 |
| Sección nominal | 10 milímetros² |
| Longitud de la sección a pelar | 18 mm ... 20 milímetros |
| Almohadilla de medición | A6 |
| Conexión conforme a la norma | IEC 60947-7-1 |
| Sección transversal del conductor rígido | 0,5 mm² ... 16 mm² |
| Sección transversal del conductor AWG | 20 ... 6 (convertido según IEC) |
| Sección transversal flexible del conductor | 0,5 mm² ... 16 mm² |
| Sección transversal de conductor flexible [AWG] | 20 ... 6 (convertido según IEC) |
| Sección transversal del conductor flexible (terminal de cable sin collar de aislamiento) | 0,5 mm² ... 10 mm² |
| Sección transversal del conductor flexible (orejeta y collar de plástico) | 0,5 mm² ... 10 mm² |
| 2 conductores de idéntica sección flexible con casquillo TWIN con collarín de plástico | 1,5 mm² ... 4 mm² |
| Corriente nominal | 57 A |
| Corriente de carga máxima | 70 A (con una sección transversal del conductor de 16 mm²) |
| Tensión nominal | 1000 V |
| Sección nominal | 10 milímetros² |
| Secciones transversales de conexión directa enchufables | |
| Sección transversal del conductor rígido | 1 mm² ... 16 mm² |
| Sección transversal del conductor flexible (terminal de cable sin collar de aislamiento) | 4 mm² ... 10 mm² |
| Sección transversal del conductor flexible (orejeta y collar de plástico) | 2,5 mm² ... 10 mm² |
Datos EX
| Datos nominales (ATEX/IECEx) | |
| Marca | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento (1) | -60 °C ... 85 °C |
| Rango de temperatura de funcionamiento (2) | -40 °C ... 110 °C |
| Accesorios con certificación Ex | 3212057 D-PT 10 |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista de puentes | Puente enchufable / FBS 2-10 / 3005947 |
| Puente enchufable / FBS 5-10 / 3005948 | |
| Puentes de datos | 48 A / 10 mm² |
| Aumento de temperatura Ex | 40 K (52,5 A / 10 mm²) |
| Tensión nominal | 550 V |
| En el caso de puentes con puente | 550 V |
| Tensión nominal de aislamiento | 500 V |
| Salida | (permanente) |
| Ex Generality Plan | |
| Corriente nominal | 52.5 A |
| Corriente de carga máxima | 61,5 A |
| Resistividad de masa | 0,43 mΩ |
| Datos de conexión Ex General | |
| Sección nominal | 10 milímetros² |
| Sección de dimensionamiento AWG | 8 |
| Datos de conexión conductores sólidos | 0,5 mm² ... 16 mm² |
| Datos de conexión AWG | 20 ... 6 |
| Datos de conexión de conductores flexibles | 0,5 mm² ... 10 mm² |
| Datos de conexión AWG | 20 ... 8 |
Dimensiones
| Ancho | 10,2 milímetros |
| Espesor de la placa final | 2,2 mm |
| altura | 67,7 milímetros |
| profundidad | 49,5 milímetros |
| Profundidad en NS 35/7.5 | 50,5 mm |
| Profundidad en NS 35/15 | 58 mm |
Información del material
| Color | multicolor |
| negro (RAL 9005) | |
| amarillo (RAL 1018) | |
| Clase de combustibilidad según UL 94 | V0 |
| Grupo de materiales aislantes | El |
| Material aislante | PAPÁ |
| Inserto de material aislante estático en frío | -60 °C |
| Índice de temperatura para material aislante (DIN EN 60216-1 (VDE 0304-21)) | °C 130 |
| Índice de temperatura relativa del material aislante (elec., UL 746 B) | °C 130 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad superficial NFPA 130 (ASTM E 162) | Excedido |
| NFPA 130 (ASTM E 662) Densidad óptica específica de humos | Excedido |
| NFPA 130 Toxicidad de humos (SMP 800C) | Excedido |
Controles eléctricos
| Prueba de voltaje de impulso | |
| Valor nominal de la tensión de prueba | 9,8 kV |
| Resultado | Prueba superada |
| Prueba de temperatura ambiente | |
| Requisito de verificación de calefacción | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba superada |
| Resistencia de corriente a corto plazo 10 mm² | 1,2 kA |
| Resistencia de corriente a corto plazo 16 mm² | 1,92 kA |
| Resultado | Prueba superada |
| Rigidez dieléctrica a la frecuencia de la red | |
| Valor nominal de la tensión de prueba | 2,2 kV |
| Resultado | Prueba superada |
Características mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Controles mecánicos
| Resistencia mecánica | |
| Resultado | Prueba superada |
| Montaje en el soporte | |
| Carril de soporte/soporte de fijación | NS 35 |
| Valor nominal de la fuerza de prueba | 5 N |
| Resultado | Prueba superada |
| Prueba de integridad y estabilidad del conductor | |
| Velocidad de rotación | 10 rpm |
| Vueltas | 135 |
| Sección transversal del conductor/peso | 0,5 mm2/0,3 kg |
| 10 milímetros2/2 kg | |
| 16 milímetros2/2,9 kg | |
| Resultado | Prueba superada |
Condiciones de vida ambientales y eléctricas
| Vida eléctrica | |
| Ciclos de maniobra | 100 |
| Envejecimiento | |
| Ciclo de temperatura | 192 |
| Resultado | Prueba superada |
| Prueba de llama de aguja | |
| Duración de la solicitud | 30 s |
| Resultado | Prueba superada |
| Vibración/ruido de banda ancha | |
| Especificación de la prueba | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Verificación de vida eléctrica Categoría 1, Clase B, montado en el cuerpo |
| frecuencia | F1= 5 Hz a f2= 150 Hz |
| Nivel de TEA | 1.857 (m/s²)²/Hz |
| Aceleración | 0,8 g |
| Duración de la prueba por eje | 5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Resultado | Prueba superada |
| Shock | |
| Especificación de la prueba | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba superada |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -60 °C ... 110 °C (Rango de temperatura de funcionamiento incluido el autocalentamiento, temperatura máxima de funcionamiento a corto plazo cf. RTI Elec.) |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (para corta duración, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (activación) | -5 °C ... 70 °C |
| Humedad admisible (funcionamiento) | 20 % ... 90 % |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
Normativa y requisitos
| Conexión conforme a la norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7.5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Corriente nominal In (EF008250) | 57 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 10.2 mm |
| Altura (EF000040) | 67.7 mm |
| Profundidad (EF000049) | 49.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Multicolor |
| Pisos puenteados internamente (EF002661) | Sí |
