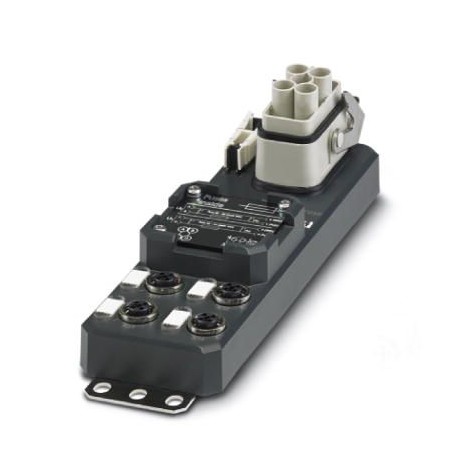

SACB-4/T-L-8FUSE CT AXL 1413929 PHOENIX CONTACT Distribuidor de potência
SACB-4/T-L-8FUSE CT AXL
1413929
PHOENIX_CONTACT
Distribuidor de potência
Distribuidor de energia, aplicação: Fonte de alimentação, tipo de conexão: Conector fêmea metálico M12, número de estações plug-in: 4, número de pólos: 4, codificação: T - Potência, ocupação das estações plug-in: única, indicação de status: Sim, Universal; Conexão do cabo principal: Conexão do cabo principal plug-in 90°, blindagem: Não
Sensores > Distribuidor passivo sensor/atuador (sem cabo)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1413929 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 303 (C-2-2017) |
| GTIN | 4055626025476 |
| Peso por unidade (exclusive embalagem) | 556,500 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Geral
| Tensão nominal | 24 V DC |
|---|---|
| Tensão operacional máxima Umáx | 30,5 V DC |
| Capacidade de corrente por sinal de I/O | 10 A |
| Carga de corrente por ponto de encaixe | 2x 9,25 A (a 40 °C) |
| Carga de corrente total | 70 A (com 40 °C, ter em atenção a distribuição dos circuitos de corrente com carga) |
| Ligação de proteção | Proteção contra sobrecarga das saídas Fusíveis na caixa básica |
| Número de pólos | 4 |
| Número de pontos de encaixe | 4 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tipo de conexão sensor/atuador | Soquete M12 SPEEDCON |
Condições ambiente
| Grau de proteção | IP66 |
|---|---|
| IP67 | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 80 °C |
Função de diagnóstico local
| Diagnóstico local | Tensão de alimentação por módulo LED verde |
|---|---|
| Indicação de estado I/O LED amarelo |
Dados do cabo padrão/da conexão padrão
| Tipo de conexão | Conexão do condutor tronco plugável |
|---|---|
| Bitola do condutor mín. (energia) | 2,5 mm² |
| Bitola do condutor máx. (energia) | 6 mm² |
| Bitola do condutor AWG mín. (energia) | 14 |
| Bitola do condutor AWG máx. (energia) | 10 |
| Diâmetro externo do cabo mín. | 9 mm |
| Diâmetro externo do cabo máx | 15,5 mm |
| Torque-parafuso de cobertura | 0,6 Nm |
| Torque da porca cega | 5 Nm |
| Torque ponto de encaixe cabo de sensor/atuador | 0,4 Nm |
Dados de material
| Material caixa | PBT |
|---|---|
| Material do composto | PUR |
| Material de contato | Liga de Cu |
| Material superfície de contato | com subcapa de níquel, folheada a ouro |
| Material suporte do contato | PA |
| Material contato lado do cabo padrão | Liga Cu |
| Material superfície de contato lado do cabo padrão | prateado |
| Material porta-contatos lado do cabo padrão | PC |
| Material de contato | Zinco fundido sob pressão |
| Material superfície de contato | niquelado |
| Material de vedação | Viton (Soquete M12) |
| NBR (Lado do condutor tronco) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-111 |
| Designação padrão | Choque, vibração |
| Normas / Determinações | EN 60068-2-6 |
| EN 60068-2-27 | |
| EN 60068-2-64 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Prensa-cabos para diâmetro externo do cabo (EF007302) | 9 mm |
| Número de slots de sensor/atuador (EF006939) | 4 |
| Número de canais por slot do conector (EF006885) | 1 |
| Tipo de ramificações para cabos sensor/atuador (EF006972) | M12 |
| Número de slots de sensor/atuador de polos (EF007402) | 4 |
| Tensão de funcionamento (intervalo) (EF003983) | 24 V |
| Capacidade de transmissão de corrente max. pelo sinal de E/S (EF004037) | 70 A |
| Corrente máxima total (EF004039) | 70 A |
| Material da superfície de contato (EF004020) | Outro |
| Com indicação LED (EF005950) | Sim |
| Com separação potencial (EF003272) | Não |
| Conexão para sensores NPN (EF006817) | Sim |
| Temperatura de operação (EF002393) | -25 °C |
| Grau de proteção (IP) (EF005474) | IP66 |
| Categoria de segurança contra explosão de gás (EF003997) | Outro |
| Categoria de segurança contra explosão para poeira (EF003998) | Outro |
| Largura (EF000008) | 60 mm |
| Altura (EF000040) | 52 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1413929-SACB-4/T-L-8FUSE CT AXL | 137 Kbytes |
|
